【P44】DC-DC隔离模块，解决蓝牙共地干扰问题

最新推荐文章于 2025-02-15 00:01:55 发布
最新推荐文章于 2025-02-15 00:01:55 发布
阅读量5.9k 收藏 9
点赞数 4
文章标签： bug 软件测试 人工智能 编程语言 simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/daveswong/article/details/116149191
版权
本文讲述了作者在解决蓝牙干扰问题时，发现并非共地问题，而是环地干扰。通过使用DC-DC隔离模块，成功解决了干扰噪声，尤其是通过绝缘胶带处理USB接口外壳接地问题。同时，介绍了隔离模块的核心组件B0505S以及推荐的电容配置，为DIY车载系统的电源转换提供了方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

实际上，今天这篇文章会有些文不对题，因为我遇到的蓝牙干扰并非源于共地问题，而是环地干扰，但是使用 DC-DC 隔离模块，确实可以解决蓝牙共地干扰，即使出现环地问题也可以避免烦人的电流声，这才是这边文章的实际价值。无论如何，当出现噪声的时候，首先还是应该检查接地，我就是犯了漏检的低级错误。


我的 1794 全平衡解码器前面板上面有一个 6.35mm 的单端耳机输出口，但是它没有经过放大，输出功率比较低，刚好前一阵子有一个顾客说想要一套大电流的车载前级，我就想做出来几个，在我的解码器里面也增加一个输出模块，结果一下出问题了。

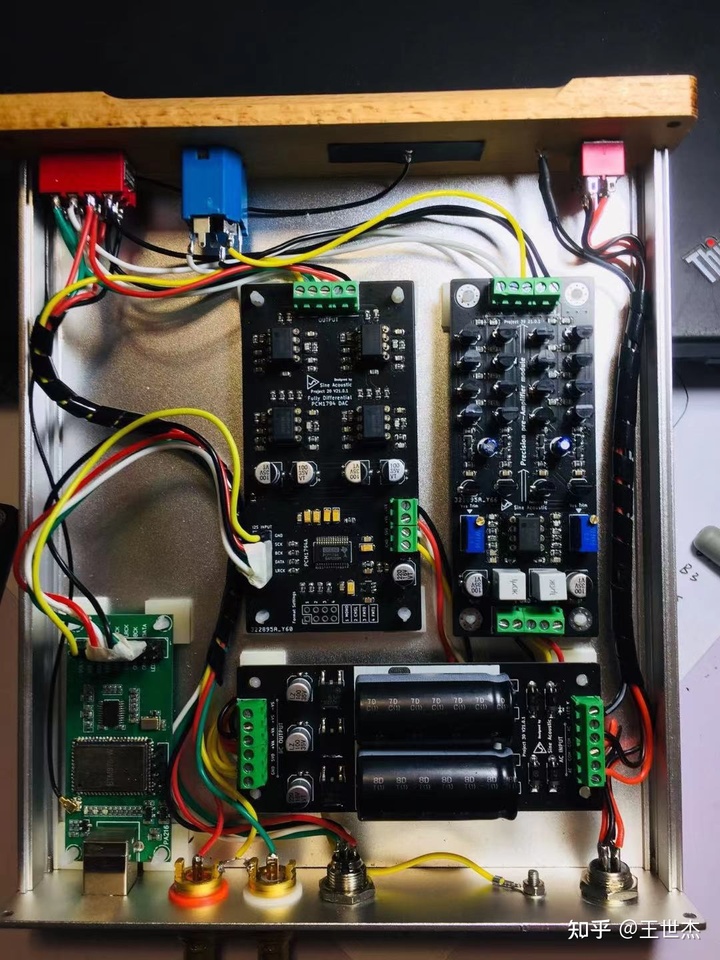

照片中左上角的模块就是单端放大模块，右下角绿色的是蓝牙/USB 一体的 I2S 数字界面，都接好以后就出现了非常严重的干扰噪声，就是我们常说的电流声，兹拉兹拉的那种非常难以忍受的声音。测试解码模

最低0.47元/天 解锁文章
daveswong
