本文介绍了如何利用TL431芯片设计可调正负双电源线性稳压电路。不同于常用的317/337芯片，TL431在低电压操作中提供了一种更小巧且成本效益高的解决方案。通过恒流源确保稳定性和可调参考电压设定输出，同时提供保护和滤波组件，适用于运放和其他低电流需求的供电场景。
可调正负双电源线性稳压一般使用 317/337 集成稳压芯片，我常用安森美的，因为在我用过的芯片中最稳定，对于一些电压比较低的操作，很多厂商也都有不同的芯片。
使用 TL431做线性稳压也不是出于别的目的，首先是我在项目中使用的主电源已经使用了 317/337 稳压电路，次级稳压对电源功率需求不大，所以还用它的话就有点小题大作，而且体积比较大，正好手头有很多 TL431，就拿来做一个。
在官方数据表和网上的电路方案中，很少有使用 TL431 做正负稳压的，这也是做这个方案的另一个兴趣点。
首先，分立的稳压有一个比较大的好处，就是电压控制和电流输出的部分是分开的，我们知道电流大的时候发热量就上去了，容易造成不稳定，分立的话就互不干扰，稳定性很好；

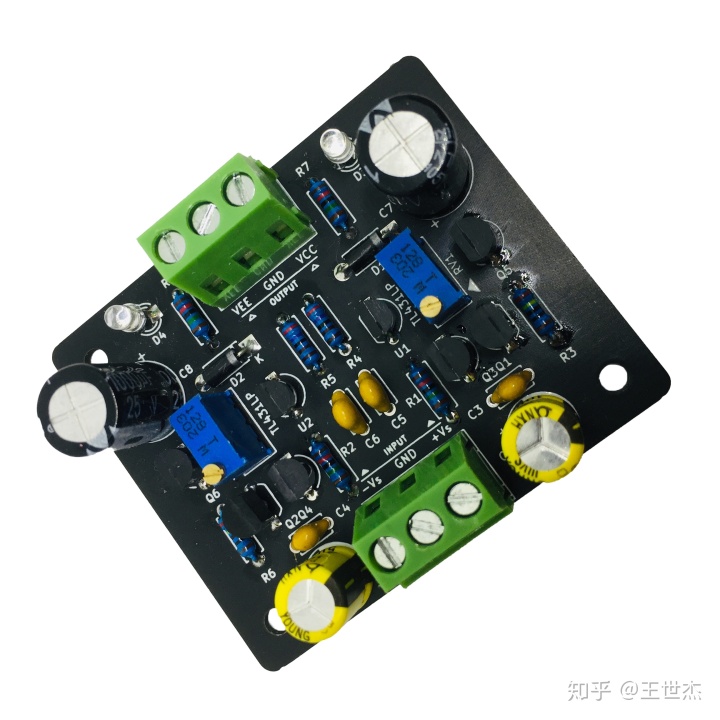

其次，各大厂商的 TL431 芯片都很便宜，也有各种封装，体积都不大，我手里的是 To-92 封装，焊接操作比较容易。
