如何为平衡耳机系统选择连接器？

超实用的平衡系统接口指南

一般的单端耳机和设备（非平衡系统），他们的输入输出接口标准是非常统一的，一般使用 3.5mm 或 6.35mm 的 TRS 连接器，这些产品极为普遍，是最容易寻获的配件。而对于平衡系统来说就没有那么简单了，各大厂商的耳机和设备（播放器、耳机放大器）选用的接口和定义都各不相同，从传统的双组 XLR 到 SONY 特立独行的 4.4mm TRRRS 再到 HIFIMAN 的 3.5mm TRRS 似乎掀起了一轮平衡接口的大混战，而这种混乱的局面背后，都隐藏着厂商进占先机的利益驱使，这篇文章将为你介绍那些传统的、已被淘汰或可能被淘汰、将要成为主流的平衡耳机系统接口，也可以帮助你将自己的非平衡系统向平衡系统进化。

---

平衡系统

非平衡系统立体声每个扬声器信号输入只有一个信号，当它通过负载后返回到公共的 GND，接线方式非常简单。之所以先以非平衡的接口作为开端，是因为作为输入接口，如果你想让耳机或者设备的输入可以同时兼容单端和平衡信号，那么后边的平衡端口定义就要以此为基础。

TRRS/TRRRS 平衡接口

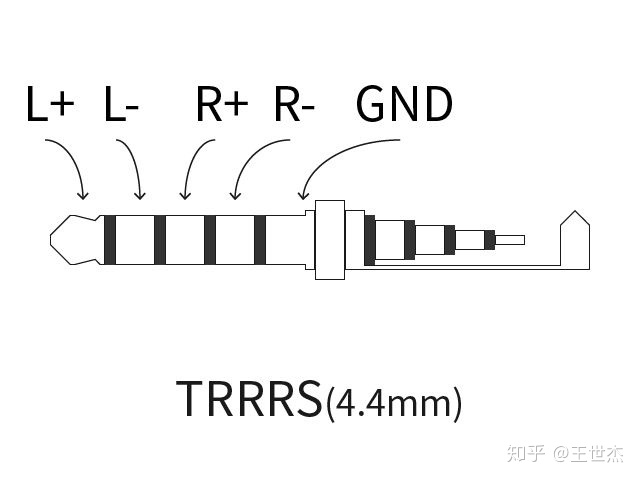

SONY 的 4.4mm 平衡接口似乎是非常完美的，这个接口包含了四路信号：L+(Left-Hot), R+(Right-Hot), L-(Left-Cold), R-(Right-Cold), GND，它的完美之处是完全符合了平衡系统的信号传输标准，并且将 GND 单独保留，使之可以连接屏蔽层以降低干扰，而且它足够小，对便携式的设备和耳机都很适用。不过因为专利（利益）的问题，你没有办法买到合适的 4.4mm 平衡插座，即使能买到也非常昂贵。这给很多人带来不少麻烦，DIY 成本的增加让你不得不只能匹配 SONY 自己的昂贵产品，而且因为 SONY 霸道的做法，其它厂商也放弃使用这个标准，毕竟可代替的方案有很多。

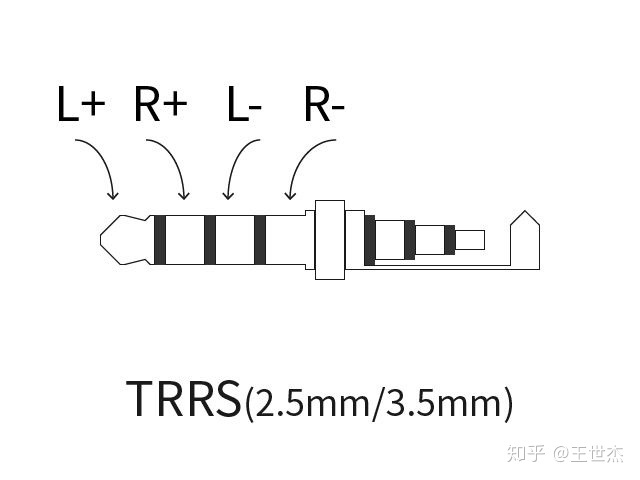

HIFIMAN 就是不满 SONY 的主力之一，它将原来用作带麦克风的 TRRS 接口重新定义为平衡接口，这样做有两点好处：
首先，极大的降低了重新设计生产接口的成本；其次，可能也是最重要的——通用性极强。
除了以上两个优势，它的接口定义也非常好，在作为耳机或者设备输入母端时，你只需要使用标准的 TRS 单端插头插入 TRRS 母端，就可以直接转换成单端模式，不过由于无法将线缆屏蔽层与 GND 连接，在某些环境，这种端口的线缆将无法有效屏蔽干扰，但对于大多数人来说，这个影响在听感上并不明显。我非常推荐在耳机放大器的输出或者将单边进线的单端头戴耳机修改为平衡接口时使用这个方案，但是作为放大器的输入端，你可能需要在音源设备输出时将线缆的屏蔽层接入到音源设备的 GND。

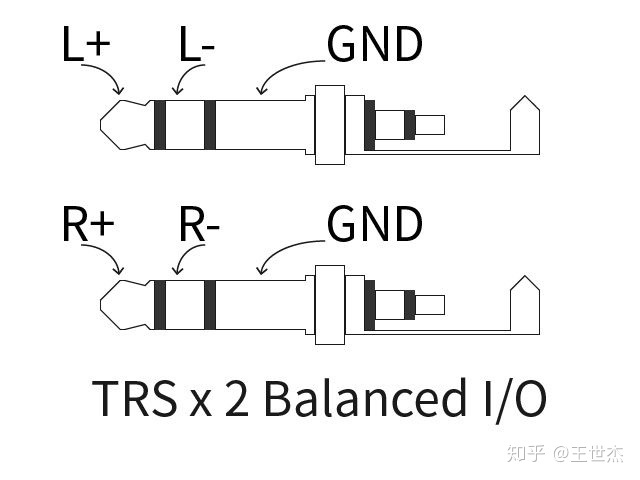

除了以上两种方案，在过去还有使用两组 TRS 或 TS 接口作为平衡接口的方案，虽然在扬声器或者麦克风系统上使用独立的单声道是非常好的方式，但是用作平衡耳机系统就显得非常累赘。不过如果你有一副双边进线的耳机，就可以使用这个方案作为线缆到耳机单元的连接，会非常方便。

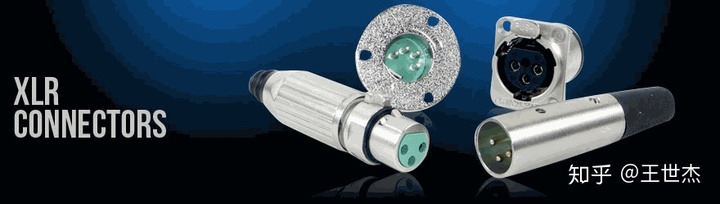

XLR 平衡接口

XLR 接口作为传统的专业音频接口极少使用到消费级的音频产品中，因为相对于耳机来说，它的体积实在是太大了，当平衡系统开始进入消费市场时，厂商也没有特别好的选择，于是将 XLR CANNON（卡侬口）放在消费级耳机放大器上，因为悠久的传统，很多消费者将这种不接地气接口神化的很厉害，但是在接口定义上却存在很大分歧：一般来讲，根据 AES14-1992 的标准定义，第二针应为 Positive (Hot)（3Pin CANNON），但有部分厂商并未执行这个标准，这也是导致在平衡系统初期混乱的原因，而现在更倾向便携的产品，大多舍弃了 XLR 接口而使用 TRRS，只有在显得很专业的台式机上面才会添加 XLR 接口。

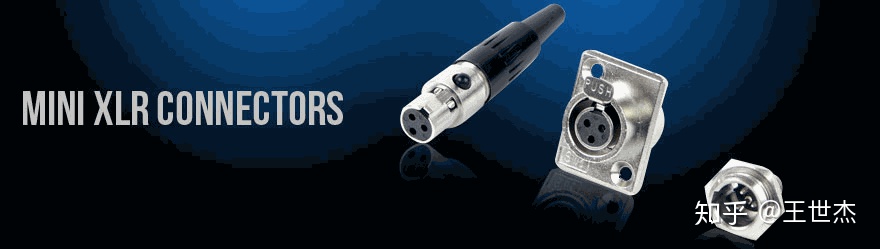

新出现的 MINI (TINY) XLR 接口体积非常小，插头跟 6.35 TRS 尺寸相当，插座更加简洁，通孔尺寸为 11.2mm，使用迷你卡侬插座和插头，不会让设备和耳机变得笨重，而且你可以将线缆的屏蔽层接地。
XLR 平衡接口通常有三种方案：3Pin x 2、4Pin、5Pin。

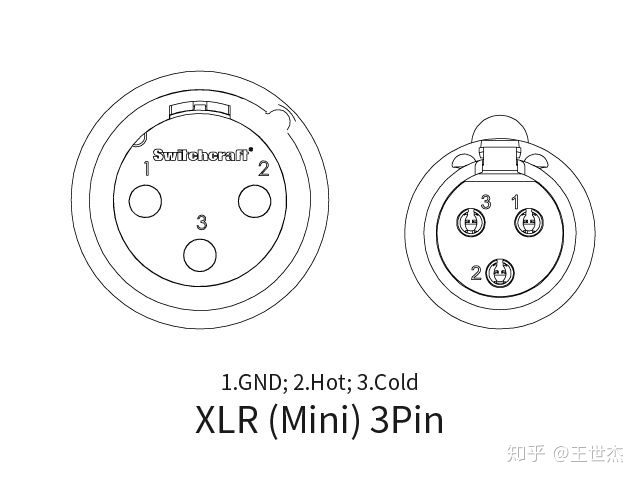

▪ 双组三芯卡侬 3Pin x 2
这种方案与 TRS x 2 的方式类似，唯一需要注意的是线序，你可以遵循 AES14-1992(r2004) 的标准：1.GND；2.Hot；3.Cold，或是其它定义，但是它更多的会应用在麦克风系统上，用在耳机系统上依然是累赘的。

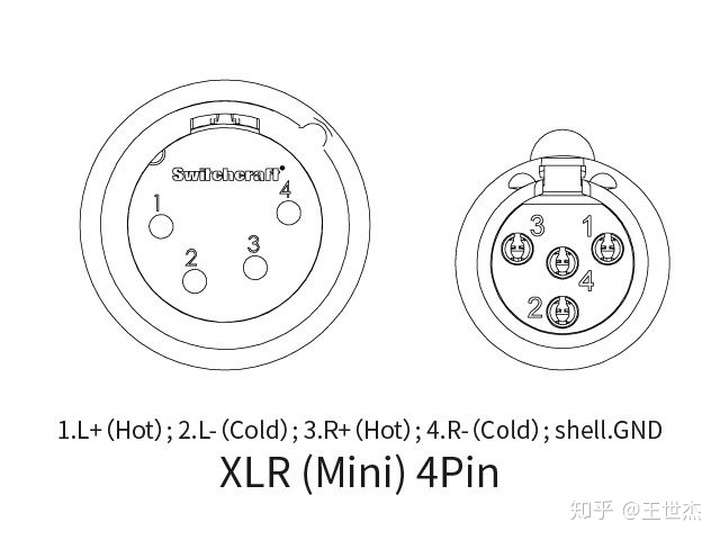

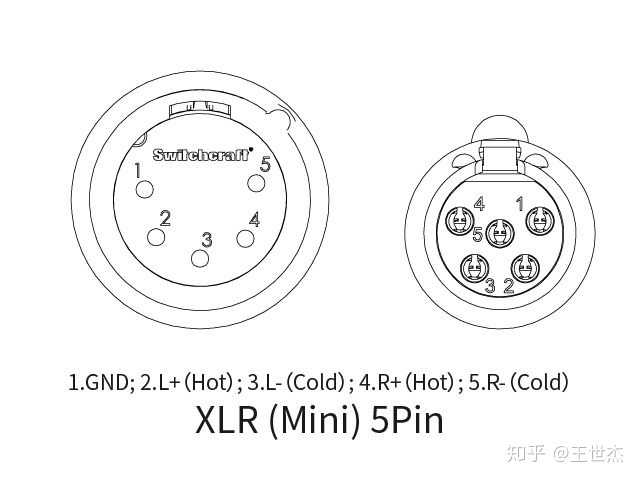

▪ 四芯/五芯卡侬 4/5Pin
当你不能使用 SNOY 4.4mm 平衡接口时，四芯和五芯卡侬在性能上是完美的接口方案，其中五芯的接线定义严格遵循了 AES14-1992(r2004) 的标准，当你选购的 XLR 连接器可以使用外壳接地时，四芯卡侬接口虽然没有进入国际标准，但它的确会更简洁。

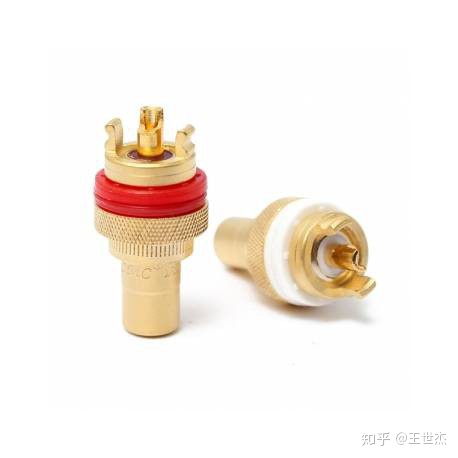

RCA 端子的平衡输入模式
RCA 端子一般只是用作单端输入，但是你应该注意到，很多的单芯 RCA 插座与机箱时绝缘的，所以你完全可以在需要的情况下将原本接地的垫片连接至输入的 Cold 端，这样你可以只靠不同的线缆接法就能让它兼容单端与平衡两种输入模式，这个方案被我使用在我的全差分平衡耳放系统里，它唯一的缺陷就是也没有办法将线缆屏蔽层与放大器的 GND 连接，但是这一定是有用的方案。

总结
以上这些方案中，使用双组输入的方案现在大多数已经被废弃或者将要废弃，在我的平衡耳机系统中使用 TRRS、MINI XLR 4/5Pin 的方案居多，因为它们的确方便，而且轻巧，如果 SONY 在未来依然以现在的姿态坚持 4.4mm 平衡接口，那平衡系统的市场已经会被其它的厂商占据很大部分，而且它们将会主动结束这场硝烟，未来的平衡接口恐怕会以 TRRS 和 MINI XLR 4Pin 为主流。

---
