因为疫情，购买的元件等了很久才到货，迫不及待地安装上去进行了测试，还真的又解决了一个问题。
对于本项目不了解的小伙伴先看一下前面的文章：

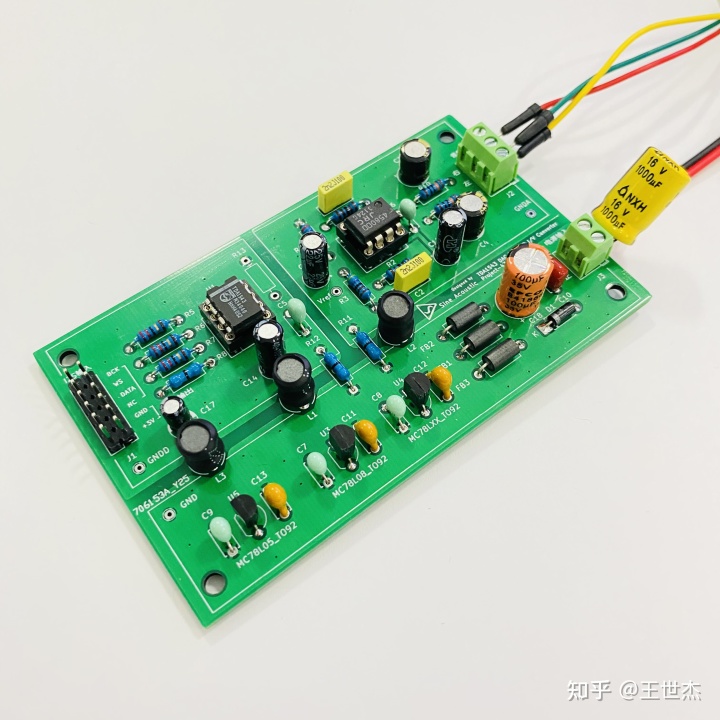

王世杰：【P47】TDA1543解码DIY Part1：开发测试模块本次调整主要是根据前面的实验结果把电路实用化，制作完成的板子就可以直接装箱使用了，它长这个样子：
主要变更为去掉了所有实验选项，在布局上对覆铜接地进行了优化，电源、数字、模拟三部分分离。电源方面数字部分和模拟部分分别使用稳压供电，在上一篇文章中也讲过了原由。单独给外部输出 5V 电压，方便蓝牙或者数字界面供电。

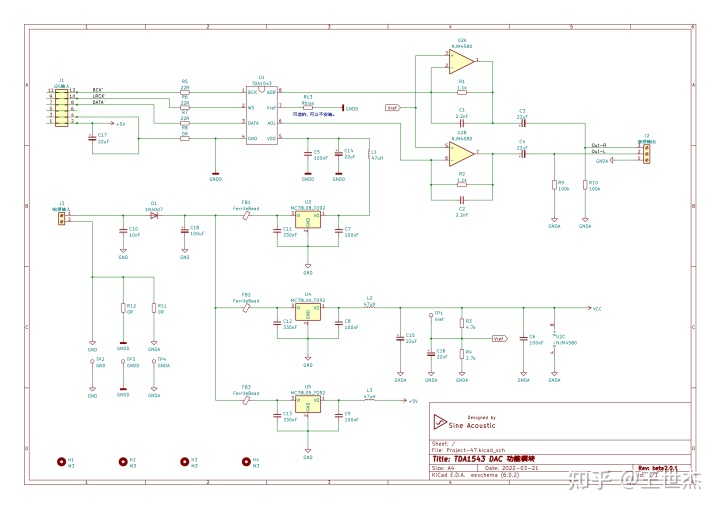

下面是完整电路，有兴趣的小伙伴可以亲手尝试，电路分析就不需要了：
