矢量网络分析仪（矢网）组成和原理简介

一、概述
矢量网络分析仪是一种常见的射频测量仪器，主要用来测量高频器件、电路及系统的性能参数，如线性参数、非线性参数、变频参数等。
1.1 分类
矢量网络分析仪一般以频率来划分，截止频率越高，价格也越贵；
根据测试端口的数量可分为：双端口、 3 端口、 4 端口、 6 端口；
常见的厂家有：美国的安捷伦（ Agilent）、德国的罗德与施瓦茨（ R&S） ， 国内的有南京普纳和中电 41 所。
1.2 常用功能
常用的测试器件有：功分器、合路器、滤波器、衰减器、天线、电缆、放大器、混频器、双工器、耦合器、隔离器、环行器、适配器、波导、差分器件等
常用的测试功能有：驻波比、回波损耗、插入损耗、平坦度、带外抑制、衰减、增益、隔离度、特性阻抗、输入输出阻抗、相位、延时、 1dB 压缩点、 噪声系数、差分参数、共模参数、共模抑制比
CMRR 等。
二、矢量网络分析仪的组成及工作原理

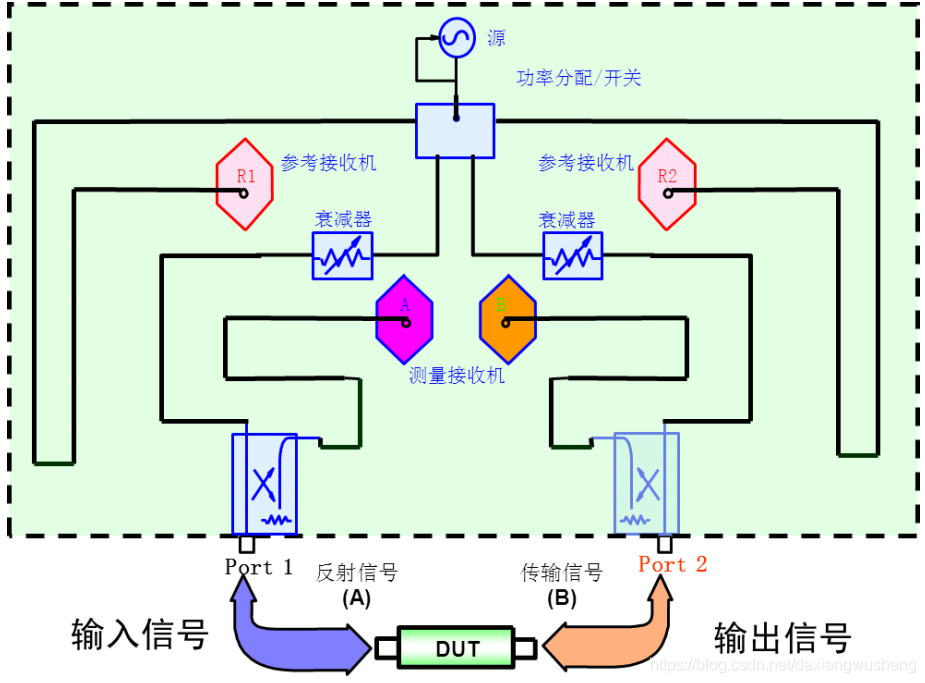

上图所示为典型的双端口矢量网络分析仪内部组成框图， 网络分析仪包含以下四个部分：
1、 信号源： 提供被测器件激励输入信号；
2、信号分离装置： 含功分器和定向耦合器件，分别完成对被测器件输入和反射信号提取；
3、接收机： (R1、 R2、 A、 B)对被测器件的反射、传输和输入信号进行测试、比较和分析；
4、处理显示单元： 完成对测试结果进行处理和显示。
2.1
