Power Noise测试是用来检测来自DUT本身产生的电源噪声,主要是AC-DC和DC-DC电路传输到电力线上的噪声。在PLC传输过程中,减小其自身的Power Noise对于改善PLC的性能是很有益的,因此PLC产品有必要通过测试Power Noise来检验电源设计的合理性。
一、测试设备
频谱仪、LISN、DUT、PC和LNA(可选项)。

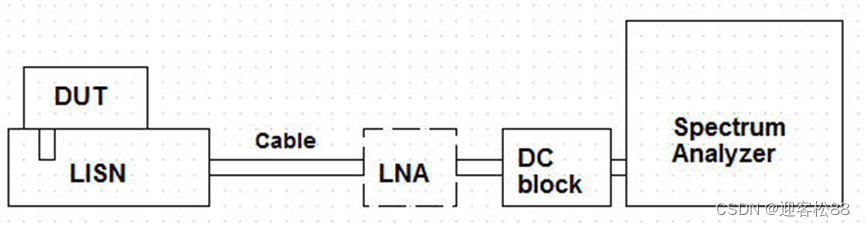

二、测试拓扑
三、注意事项
- 上电、断电以及插拔PLC过程,需先断开Cable线与频谱仪之间的连接;
- 所有测试样机接入LISN之前,需保证已设置成CCo Never或Slave模式
四、通过标准
具体指标要求如下:背景噪声平坦,保持在-90dB以下;所有测试频点小于-75dB(参考值),测试结果越低越有助于产品性能提升。实际测试时,应将DUT的性能和对比样机的Power Noise性能对比,要求不能比对比样机性能差。
五、测试步骤
- 调用频谱仪内相应的Power Noise测试状态,调用方法为:Recall—state—From files—My Documents/SA/state/PLC Power Noise.state,注意此时需保证之后所测的Trace测量值均为Peak值,测试结束后保存为Trace **;文件链接:https://pan.baidu.com/s/1-7L7FVH06tsxy0TbyQ0PQg?pwd=3wgc
提取码:3wgc - 参考上图搭建测试拓扑,但DUT暂不接入,先测试LISN的背景噪声,确保背景噪声平坦,且在-90dB以下,测试结束后保存为Trace1;
- 保证DUT的PLC设置成CCo Never或Slave模式,使其没有任何电力线上的通信数据,将DUT接入拓扑中,测试结束后保存为Trace2;
- 测试对比样机的Power Noise,并保存为其他Trace3,并与Trace2对比。
