麦克风MIC客观测试

一、频率响应Frequency Response

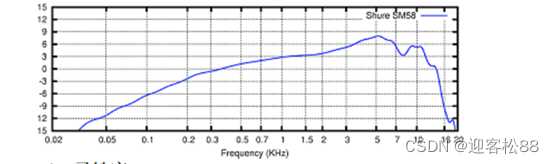

频率响应又称带宽(frequency range),是指麦克风感应声波频率的范围,并将声波能量忠实的转换为电子讯号的能力。麦克风接受到不同频率声音时,输出信号会随着频率的变化而发生放大或衰减,一般是以频率响应曲线标之。
在这里插入图片描述
二、灵敏度Sensitivity
灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度,是在麦克风单位电压激励下输出电压与输入电压的比值,当输入信号固定时(1KHz),输出讯号越强,代表麦克风灵敏度越高。
测试麦克风的灵敏度是将1KHz的讯号在94dB的音压电平位准(SPL)下量测开路的麦克风,取得毫伏特(millivolt)值,单位为Mv/Pa
三、等效噪声电平Equivalent Noise Level
等效噪音电平又称内部噪声(self noise)麦克风的内部噪声在无声音讯号输入状态时可来自若干方面:
1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音
2.内部材质电阻(热噪讯)
3.外部射频发射器的干扰等(手机)
等效噪音电平采用由国际电工协会(IEC)所定义的一种测试音量的标准所标示的音量值,以dB为单位。高质量的麦克风,内部噪声通常在15dB一下。内部噪声也代表麦克风动态范围的下限。在音源音量较小时,需要使用低噪声的麦克风,以免音频被噪声盖过。
四、信噪比SNR
信噪比是原始信号与麦克风自身内部噪声强度的比值,以dB为单位,一般可以与以94dB SPL减去内部噪声强度(A -weighted)来计算。信噪比越高,音讯放大越干净。
五、输出阻抗Impedance
当一个设备的输出接到另一个设备的输入时,前面的输出阻抗和后面的输入阻抗已经串联在一起了,形成一个分所谓的阻抗匹配,阻抗匹配要做的就是尽量将电压传到下一个设备,高质量的麦克风阻抗都很低,高频衰减低,可使用将近60公尺长的信号线而不至失真。而且静电杂音少,适合专业录音。
高阻抗麦克风容易感应日光灯和马达产生的静电杂音,且有明显的高频衰减,不适合专业使用,信号线的长度不宜超过3公尺。
