PADS显示元件值并打印贴片图

PADS显示元件值并打印贴片图

1、首先，可以设置只显示顶层和顶层丝印层

Ctrl+Alt+C，在“显示颜色设置”中，把不想显示的层前面的勾去掉，点“确定”。

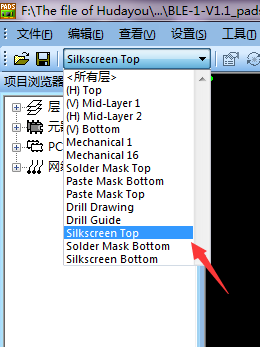

2、选择显示顶层丝印层

空白处鼠标右击->选择元器件，选择要显示的元件，鼠标右击->特性

3、选择“元器件特性”框中的“标签”，选择下拉箭头的“NEW”,再点下面的图标，

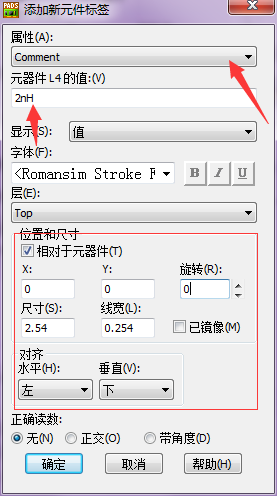

在弹出的对话框中的属性中，选“value”(如果不对则选“comment”)， 设置字体的大小、线宽、位置

4、选择菜单栏中的“文件”->CAM...   ，

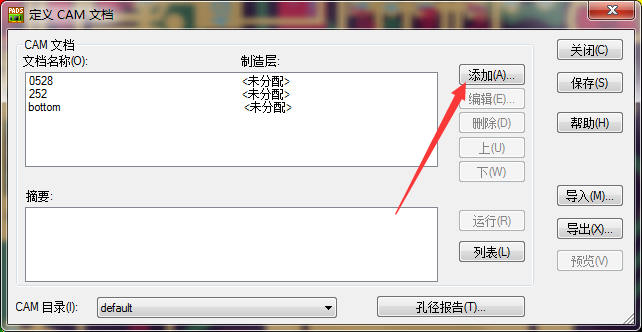

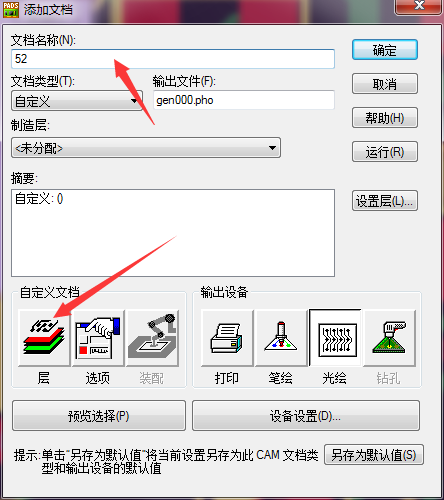

在弹出的对话框中选择“添加”

在弹出的对话框中的“文档名称”中随意写个文件名，

在“自定义文档”中选择“层”，

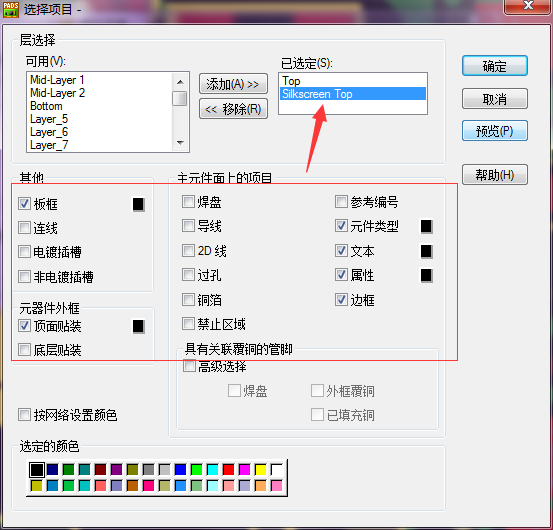

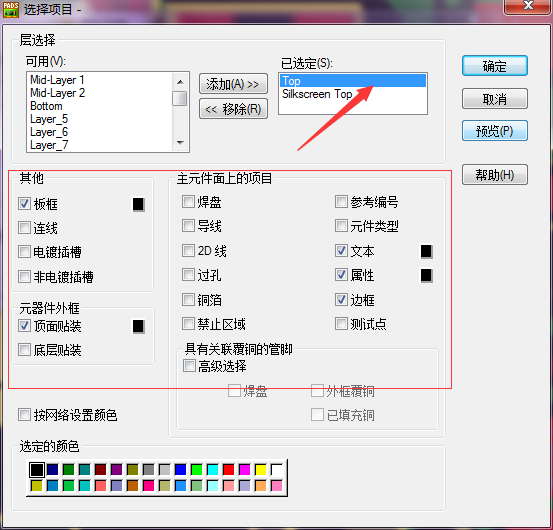

添加要显示的层，这里我们选择Top 和Silkscreen Top，勾选要显示的内容

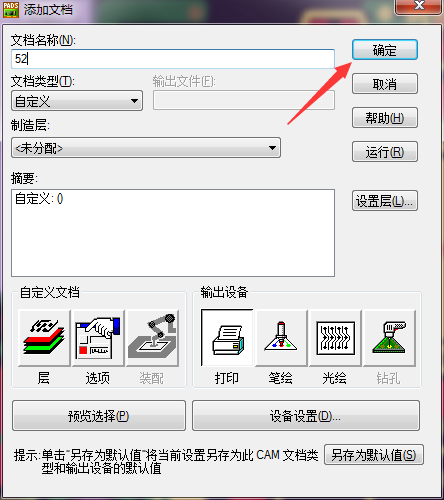

设置好后点击“确定”

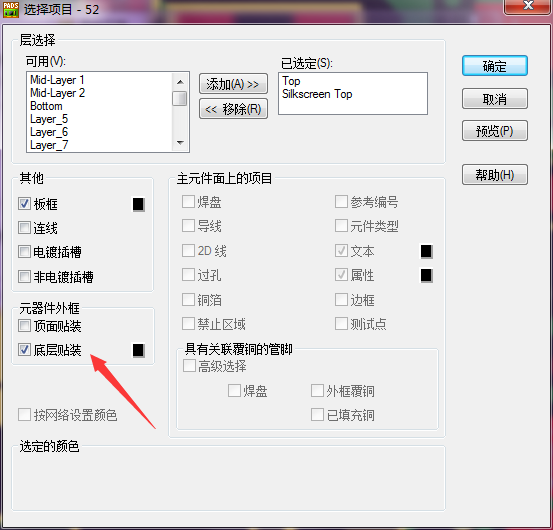

注：当要打印底层时，在“元器件外框”中应选择“底层贴装”，还要在下面的“选项”设置中，选择“镜像图像”。

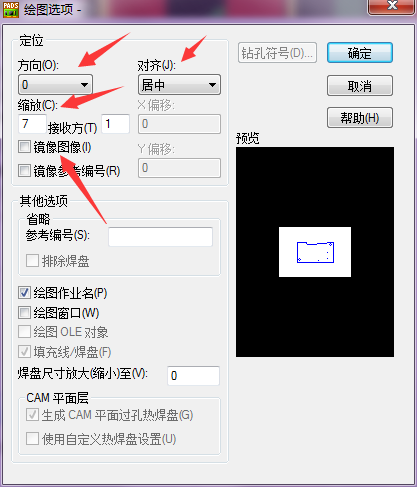

点击“添加文档”对话框中的“选项”，设置打印大小、图片位置、正面或反面

若勾选“镜像图像”，则得到翻转的图像。

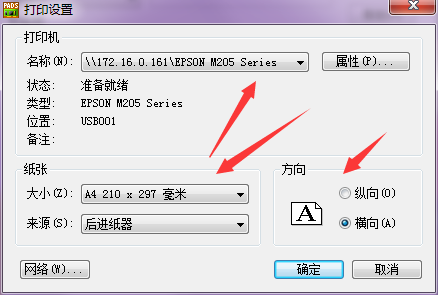

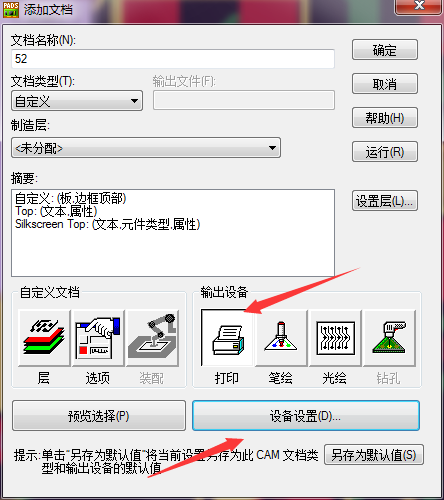

4、在“输出设备”中选择“打印”，在下面选择“设备设置”，进行打印设置

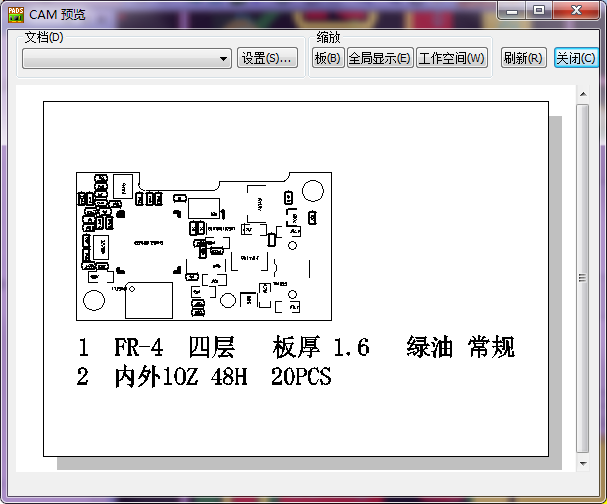

点击“预览选择”，查看效果

4、点击“添加文档”中的“运行”，便可打印

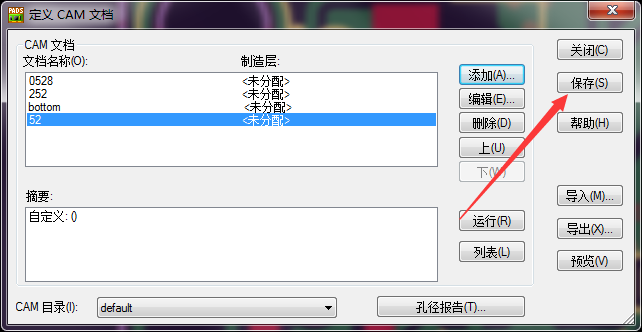

8、点击“确定”和上一个对话框的“保存”，即可保存本次设置，下一次可直接进行打印
