PCB覆铜放置大量过孔的作用

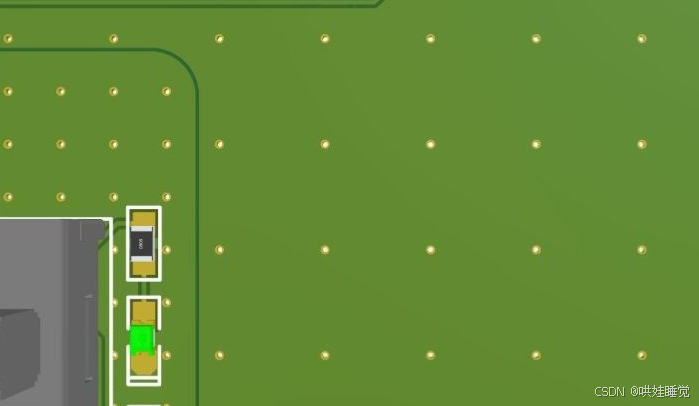

在有大面积覆铜的PCB上看到放置很多过孔的情况,你是否见过?

在PCB设计中,覆铜过孔通过大量过孔将顶层和底层的铺铜连接起来,从而加强电气连接,提高抗干扰能力和系统稳定性。

这些过孔为接地点提供了更多回流路径,可以有效缩短电流回路长度,防止形成环路,从而提高整个电路板的抗干扰能力。

通过在覆铜区域放置过孔,可以降低顶层和底层之间的电容效应和电阻效应,增加电流能力,特别是在需要传输大电流的地方,增加载流强度,有利于散热,防止起泡。

另外,在高频电路中,布线的分布电容会起作用,长度大于噪声频率相应波长的1/20时,会产生天线效应,导致噪声通过布线向外发射。因此,在PCB上打过孔能够与多层板的地平面形成“良好接地”,有效防止不良接地的敷铜成为传播噪音的工具。这种设计可以分散同向电流,减小过孔电感而降低阻抗,达到屏蔽干扰的目的。

### 滤波电容周围放置GND过孔的重要性 在PCB设计中,在滤波电容周围放置GND过孔能够显著提升电路性能,主要体现在以下几个方面: #### 减少寄生电感 当电流流经导体时会产生磁场,进而形成寄生电感。这种效应会在高频信号路径上引入额外的阻抗,影响滤波效果。通过增加多个靠近滤波电容器的地线过孔,可以有效降低回路面积,从而减少寄生电感的影响[^1]。 #### 提高电源完整性 良好的接地策略有助于维持稳定的电压水平并抑制噪声干扰。对于滤波电容来说,其主要职责就是去除电源中的纹波和其他杂散信号成分。因此,确保这些元件拥有低阻抗路径直达地平面至关重要。密集分布的小型化GND过孔阵列可以帮助实现这一点,使得瞬态电流能迅速返回源头而不引起明显的压降变化[^2]。 #### 改善电磁兼容性(EMC) 合理布局GND过孔还可以增强系统的电磁屏蔽效能,防止外部辐射进入敏感区域的同时也减少了内部发射对外界的污染可能性。特别是在处理高速数字逻辑或射频应用场合下,优化过的接地方案往往意味着更优的整体表现以及更高的可靠性标准满足度[^3]。 ```python # Python代码仅作为示例展示如何模拟添加GND过孔过程,并非实际操作指南 def add_gnd_vias_around_capacitor(capacitor_position, via_spacing=0.5): """ 在指定位置附近按照给定间距创建一系列地面过孔 参数: capacitor_position (tuple): 表示电容中心坐标的元组(x,y) via_spacing (float): 过孔间的距离,默认值为0.5mm 返回: list: 包含所有新生成过孔坐标列表 """ vias = [] offsets = [-via_spacing, 0, via_spacing] for dx in offsets: for dy in offsets: if not(dx == 0 and dy == 0): # 不在原点处打孔 new_via_pos = ( round(capacitor_position[0]+dx, 2), round(capacitor_position[1]+dy, 2)) vias.append(new_via_pos) return vias ```
