三菱 FX 系列 PLC 转网口，型号 SG-FX-210，详细介绍

一、功能概述

1.1 快速了解

本产品用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列的 PLC 拓展网口功能，为满足工厂 建立现代化网络监控系统而设计，网口支持 MELSOFT 协议、MC 协议、Modbus 协议。

SG-FX-210 采用模块化设计，再不影响 PLC 编程口原有功能的情况下，可通过模块网口监控 PLC 内部数据，以及程序上下载等功能。模块本身支持从 PLC MD8 接口直接取电，无需额外电源，方便现场安装。

1.2 使用场景

一般场景下 PLC 编程口会连接触摸屏，以监控 PLC 内部数据，由于 FX 系列 PLC 没有网口 功能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问 题，将 PLC 编程口跟模块 COM1 口连接，（如果有触摸屏跟模块 COM2 口连接），再通过模块的 网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

二、硬件参数

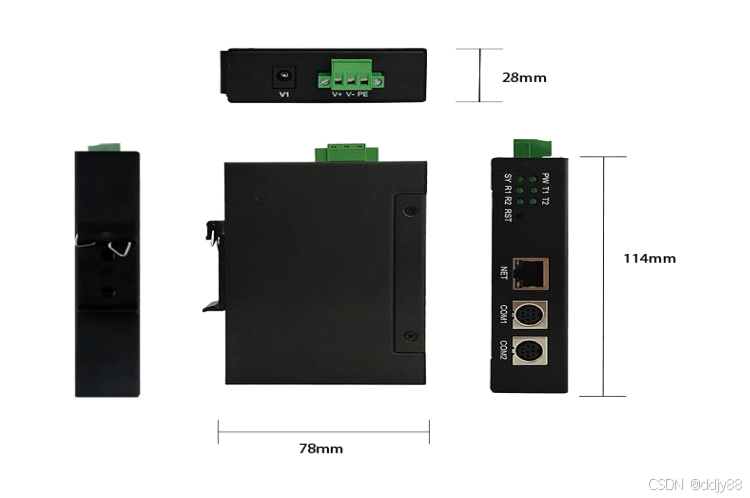

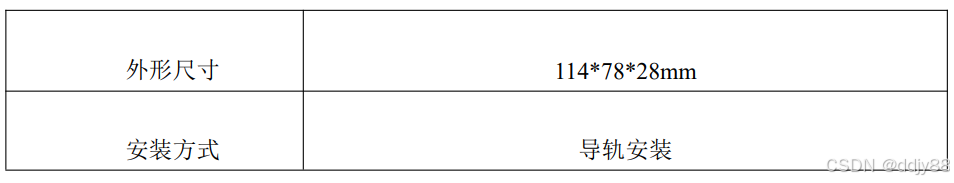

2.1 产品外观

2.2 硬件说明

2.2.1 硬件特性

(1) 内部高速 32 位处理器；

(2) 10M/100M 自适用以太网接口，电磁隔离；

(3) COM1 口波特率自适应；

(4) COM2 口波特率自适应；

(5) 供电电压范围 9V～36V 直流（支持从 PLC MD8 接口直接取电）；

(6) 工作温度：-40℃～85；

(7) 湿度：5% - 95% RH，无凝露；

(8) 防护等级：IP20；

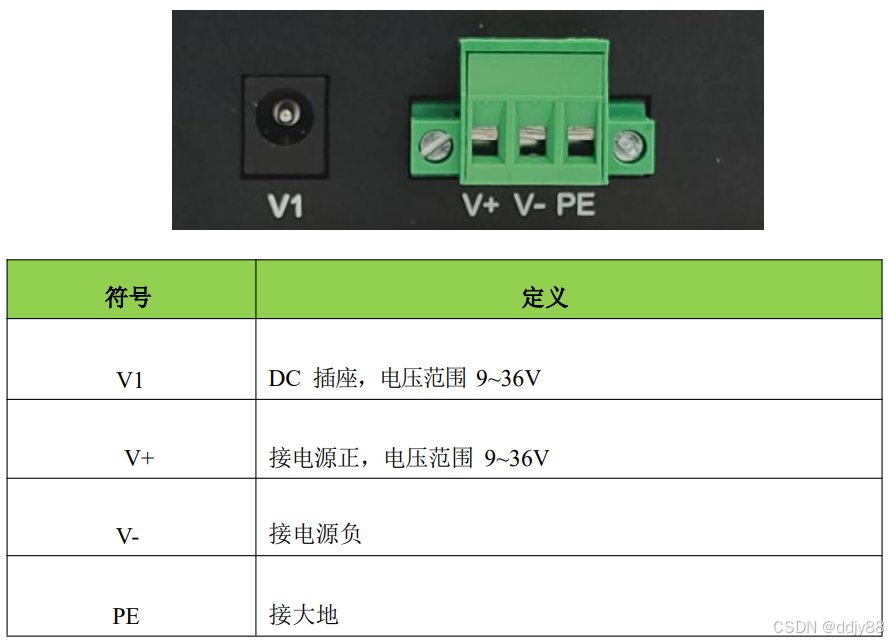

2.2.2 电源接口

2.2.3 COM1 接口

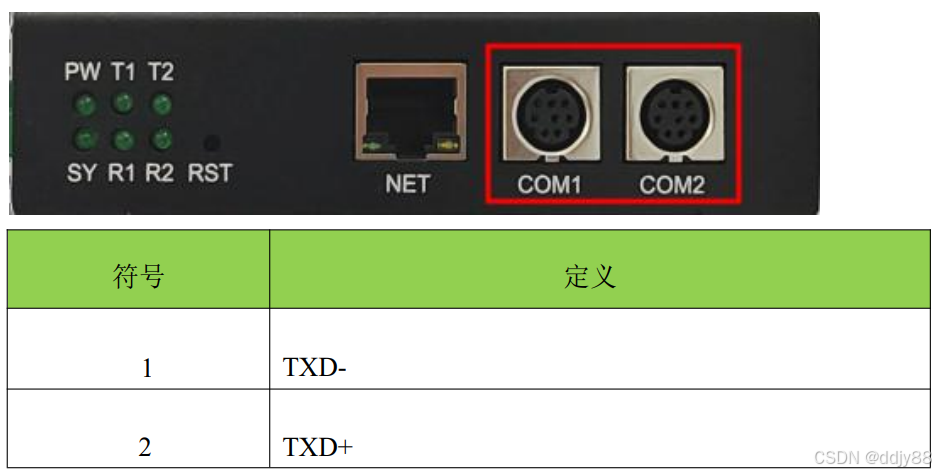

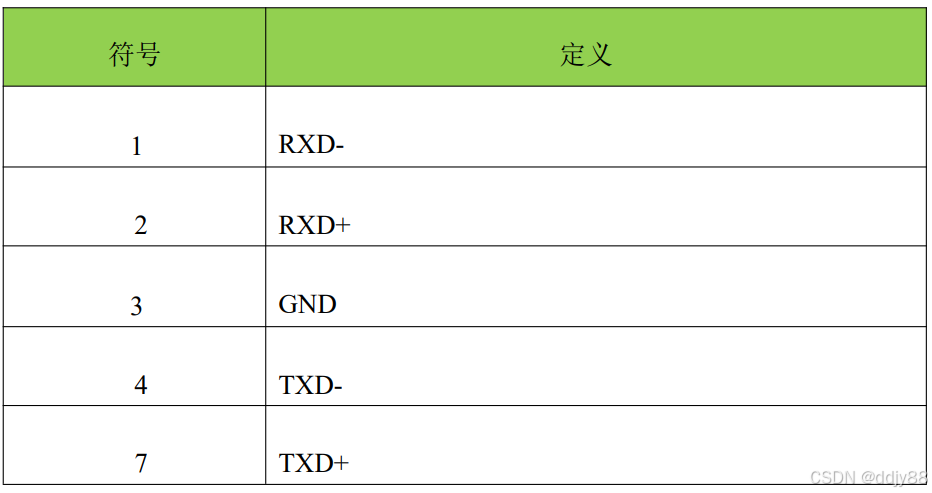

COM1 接口直接连接 PLC，针脚定义：

2.2.4 COM2 接口

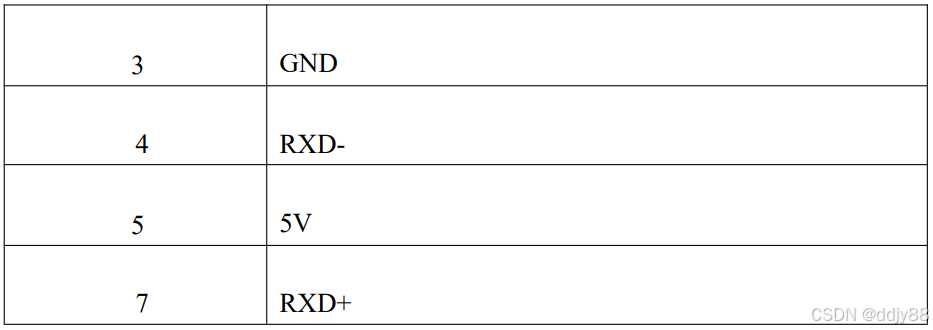

COM2 接口直接连接 PLC，针脚定义：

2.2.5 以太网接口

10M/100M 以太网、RJ45 接口，2KV 电磁隔离。

2.3 按键说明

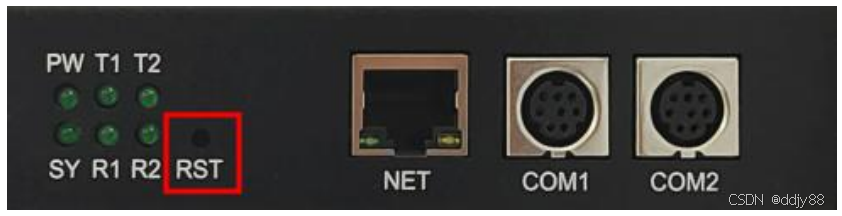

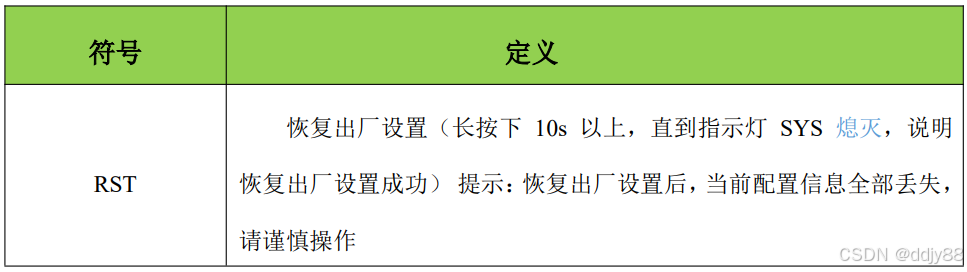

设备有一个按键，为了防止误触，隐藏着壳子里面，如下图所示

2.4 LED 指示灯

SG-FX-210 有 6 个指示灯，如下图所示：

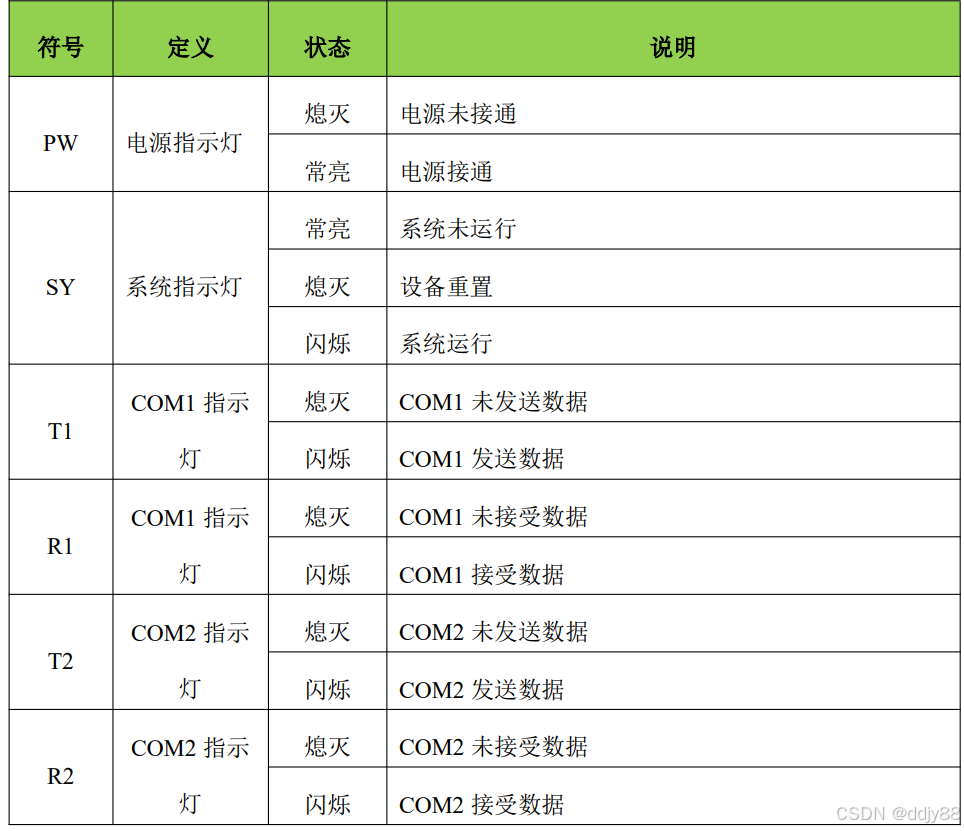

功能定义如下：

三、快速使用说明

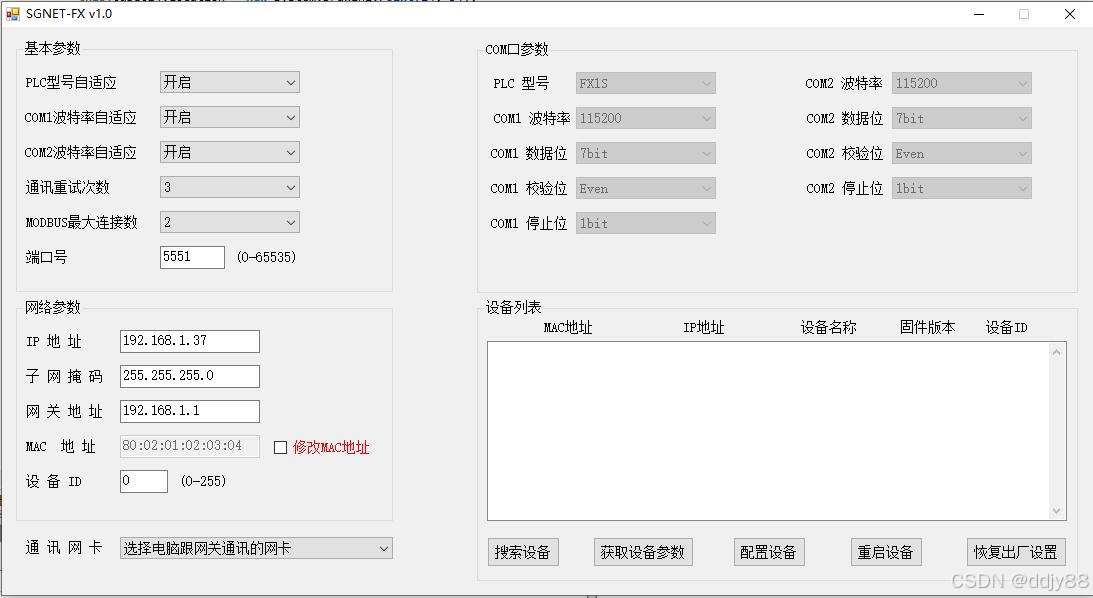

3.1 配置软件说明

基本参数：用于设置模块工作模式相关参数。

网络参数：用于设置模块以太网相关参数。

COM 口参数：用于设置模块 COM1、COM2 相关通信参数。

设备列表：显示当前网络中所有 SG-FX-210 的详细信息。

通讯网卡：在选择框中选中跟设备直连的以太网卡。

搜索设备：点击之后可以把该网络中所有设备显示在设备列表中。

获取设备参数：选中设备列表中的某一个点击获取参数配置可以把该设备的参数获 取到软件界面。

配置设备：选中列表中的某一个点击配置设备可将软件界面目前参数下载进设备。

重启设备：选中列表中的某一个点击重启设备可以实现设备重启。

恢复出厂设置：选中列表中的某一个点击恢复出厂设置可以把设备参数恢复到默认 值。恢复出厂后设备自动重启。

设备默认 IP 为 192.168.1.37，默认子网掩码 255.255.255.0。如果软件不能正常使用 请关闭防火墙，请允许设置软件网络通信。

设备参数介绍

设备有多种工作参数需要通过软件配置，正确配置设备参数设备才能正常工作。设备参 数主要分为三大类： 一、基本参数：

 PLC 型号自适应：开启后模块会自动识别连接的 PLC 型号，默认保持开启即 可，如果关闭需手动选择 PLC 型号；

 COM1 口波特率自适应：开启后模块自动选择跟 PLC 通讯的波特率。

 COM2 口波特率自适应：开启后模块自动选择跟触摸屏通讯的波特率。（支持9.6k、19.2k、38.4k、115.2k）

 通讯重试次数：选择模块跟 PLC 通讯的最大尝试次数，默认为 1。

 MODBUS 最大连接数：选择模块支持 MODBUS 的最大连接数，默认为 2。

 端口号：编程软件及第三方组态软件连接模块的端口号，默认 5551，不建议 修改。

二、网络参数：

 IP 地址：默认 192.168.1.37

 子网掩码：默认 255.255.255.0

 网关地址：默认 192.168.1.1

 MAC 地址：模块自身的 MAC 地址

 设备 ID：不用关注

三、COM 口参数：

 PLC 型号：（PLC 型号自适应关闭状态下有效）可以手动选择 PLC 型号。

 COM1 波特率：COM1 波特率自适应关闭状态下可以手动选择。

 COM1 数据位：默认 7bit。（同 PLC，不可修改）

 COM1 校验位：默认 Even。（同 PLC，不可修改）

 COM1 停止位：默认 1bit。（同 PLC，不可修改）

 COM2 波特率：COM2 波特率自适应关闭状态下可以手动选择。

 COM2 数据位：默认 7bit。（同 PLC，不可修改）

 COM2 校验位：默认 Even。（同 PLC，不可修改）

 COM2 停止位：默认 1bit。（同 PLC，不可修改）

3.2 连接设备

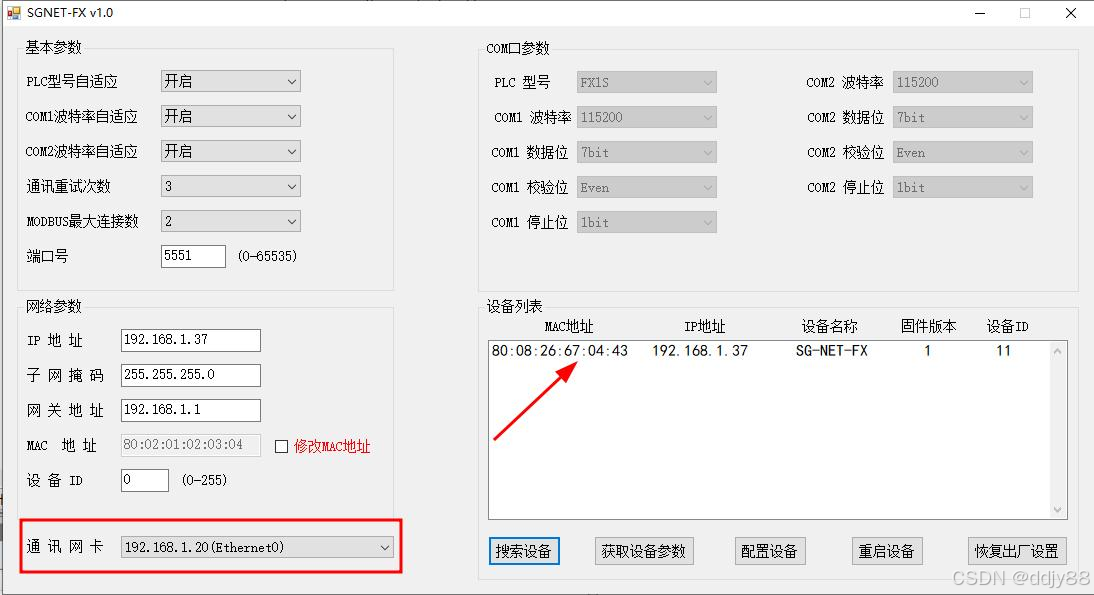

(1) 将设备 COM1 跟 PLC 连接，待设备正常启动后（SY 灯闪烁）用网线将电脑 跟 SG-FX-210 连接，打开配置软件，选择通讯网卡为以太网接口（如果电脑上有多个 以太网卡，注意区分）。

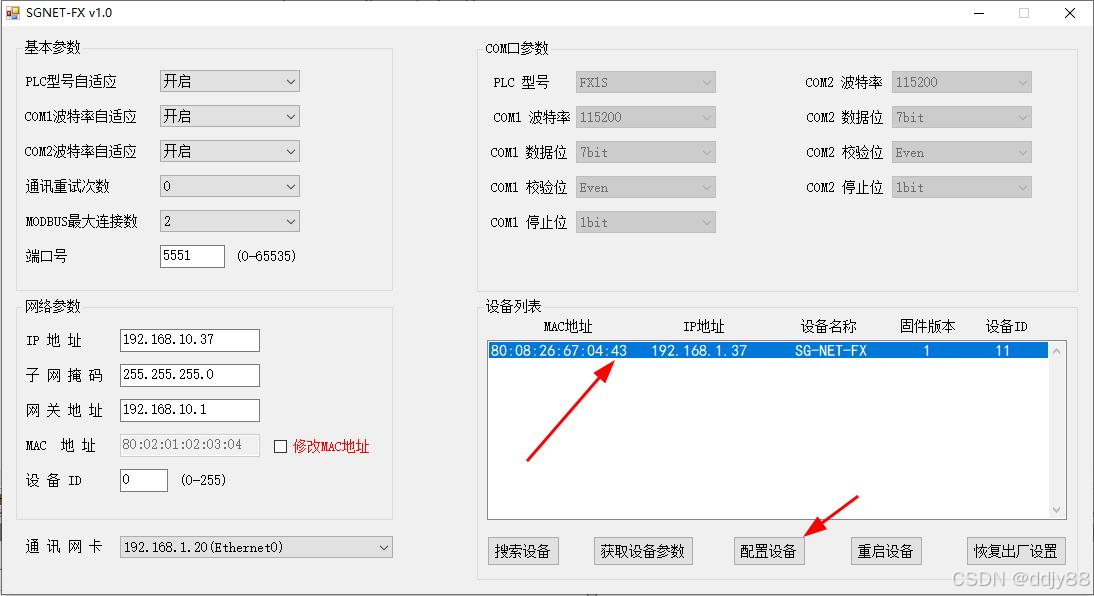

(2) 选择正确网卡后，点击“搜索设备”按钮，设备列表中会显示当前扫描到的设 备。完成以上操作若列表中有显示其以太网 MAC 地址等信息，则设备已正确连接。（若 列表中显示为空，请关闭电脑防火墙，以及杀毒软件后重试）。

(3) 选中要配置的设备后，（选中状态下为蓝色）点击获取设备参数，若 PLC 型号 显示的为正确型号，则 COM1 口通讯正常。

(4) 选中要配置的设备后，（选中状态下为蓝色）修改例如 IP 等相关参数后点击配 置设备，配置完成后模块会自行重启。此时接入 COM2 口的触摸屏就完成安装了。
