欧姆龙 CJ/CP 系列 PLC 串口转网口，详细介绍

一、功能概述

1.1 快速了解

本产品用于欧姆龙 CJ/CP 系列的 PLC（包括 CP1E、CP1L、CP2E、CJ1H/CJ2H、CJ1M/CJ2M 等）拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持 FINS TCP 协议、FINS UDP、Modbus TCP 协议。

SG-CJCP-110 采用模块化设计，在不影响 PLC 编程口原有功能的情况下，可通过模块网口 监控 PLC 内部数据，以及程序上下载等功能。模块本身支持从 PLC MD9 接口直接取电，无需额 外电源，方便现场安装。

1.2 使用场景

一般场景下 PLC 编程口会连接触摸屏，以监控 PLC 内部数据，由于该系列 PLC 没有网口功 能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问题， 将 PLC 编程口跟模块 COM1 口连接，（如果有触摸屏跟模块 COM2 口连接），再通过模块的网口 就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到 PLC。

二、硬件参数

2.1 产品外观

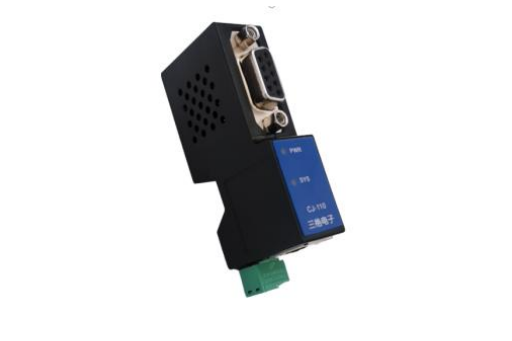

2.2 硬件说明

2.2.1 硬件特性

(1) 内部高速 32 位处理器；

(2) 10M/100M 自适用以太网接口，电磁隔离；

(3) COM1 口波特率自适应； (4) COM2 口波特率自适应；

(5) 供电电压范围 9V～36V 直流（支持从 PLC MD9 接口直接取电）；

(6) 工作温度：-40℃～85；

(7) 湿度：5% - 95% RH，无凝露；

(8) 防护等级：IP20；

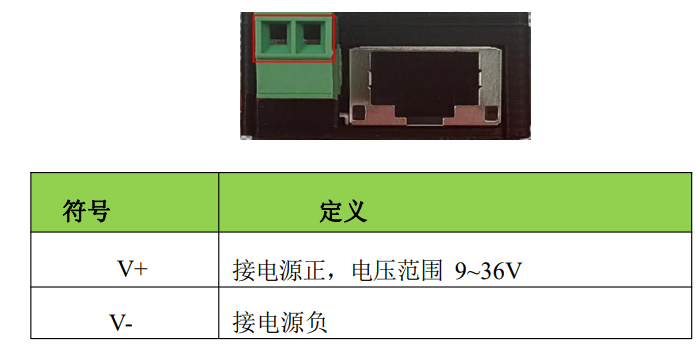

2.2.2 电源接口

2.2.3 COM1 接口

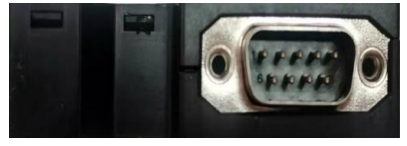

COM1 接口直接连接 PLC：

2.2.4 COM2 接口

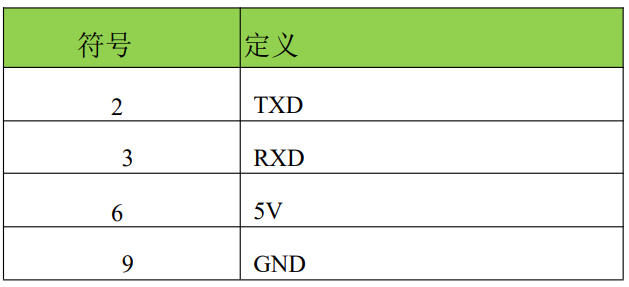

COM2 接口连接触摸屏（HostLink 协议），针脚定义：

2.2.5 以太网接口

10M/100M 以太网、RJ45 接口，2KV 电磁隔离。

2.3 LED 指示灯

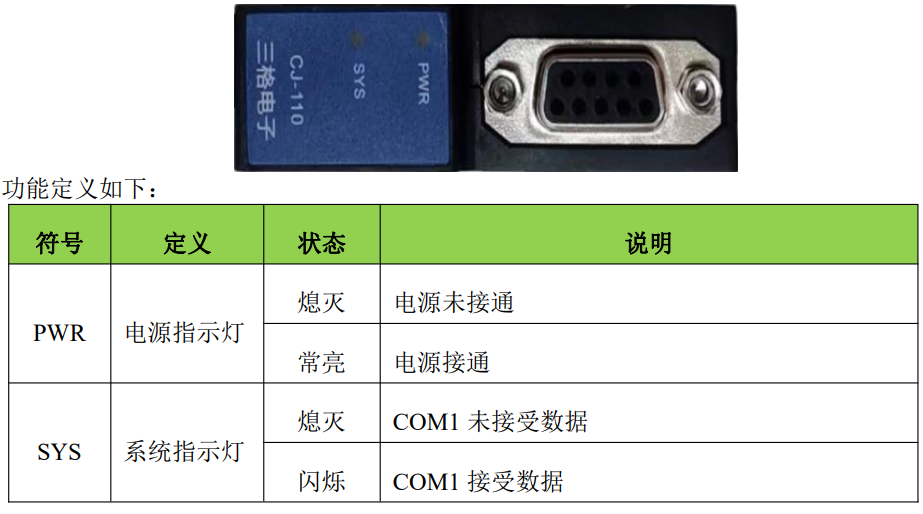

如下图所示：
