D3D处理2D图像：2D Quad坐标系介绍（1）

Direct3D

Direct3D是Windows平台上开发硬件加速的程序一个架构，它提供了

• 图形处理和渲染加速
• 视频编解码加速
• 并行计算加速

Direct3D和OpenGL非常相似，很多概念、术语和流程基本上是相通的，在显卡(GPU)内部的加速原理基本上差不多，它不仅是Windows和XBox游戏开发的渲染基本技术架构，我们还能利用显卡(GPU)强大的计算能力，为高清视频、图像和图形编解码，渲染和特效处理提供实时和流畅的处理能力，是Windows平台上视频和图像处理进阶的必备编程技术。
本系列主要介绍如何用D3D处理2D视频和图像，所有演示程序和代码均基于Direct3D11。

Direct3D坐标系

Direct3D提供了这么几种坐标系，这些对于D3D rendering pipeline以及shader的代码阅读和编写来说非常重要，毕竟GPU端的代码的调试和优化相对于CPU端来说是比较麻烦的，对于基本概念的不了解会造成代码编写和运行效率的低下。

Pixel Coordinate System

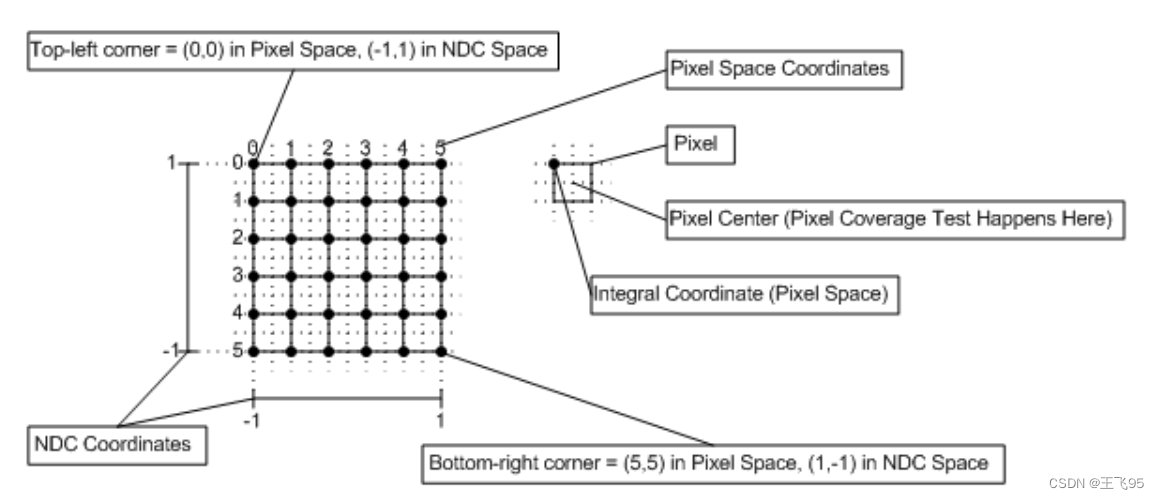

这个坐标系的原点(0, 0)在Render Target(渲染目标)的左上方，这个坐标系与图像和视频decoded buffer是一致的，大部分图片和主流视频都是用这个坐标系来表示图像像素信息，下面这张图片很好的描述了它：

图一
从这张图可以看到，因为D3D是矢量图，所以像素的大小和位置可以是小数，而且它们也是连续的，一个像素方框的左上方是整数坐标系，比如(0, 0), (1, 4)等， 一个像素的中心是左上方整数坐标加上(0.5, 0.5)的偏移量。
可以把它理解成buffer坐标系。

Texel Coordinate System

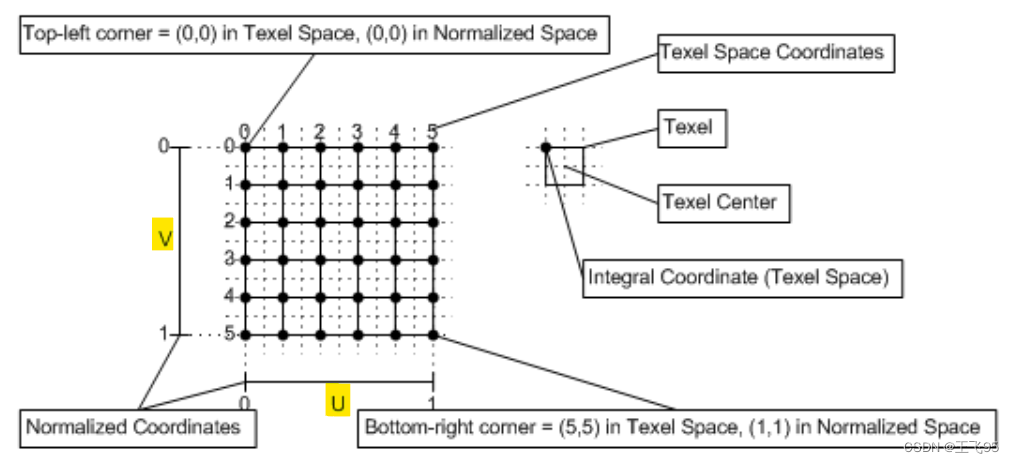

在2D Quad Render Target里面可以理解填充素材(Texture)坐标，也称作uv坐标，主要用来描述素材中哪部分区域用来填充到Render Target中。左上方的坐标为(0, 0)，然后右下方normlized坐标为(1, 1)：

图二 在HLSL shader中一般用TEXCOORD来申明。 可以把它理解重素材填充坐标系

NDC(Normalized Device Coordinates)

中文好像翻译成标准化设备坐标，原点(0, 0)在Render Target的中心，左上角坐标为(-1, 1)，右下角为(1, -1)。在D3D中一般用来描述点在渲染区域的坐标，比如顶点(Vertex)的坐标。也可以在图一中看到对应的图示。在D3D中，Shader中的SV_Position语义就用在这个坐标系来描述指定屏幕空间坐标(screen space coordinates)。
可以把它理解成渲染坐标系。

相关代码

有了上面这些基本概念之后，来看一段用HSL写的Vetex Shader的代码：

struct PS_INPUT
{
	float4 Pos : SV_POSITION;
	float2 Tex : TEXCOORD;
};

//--------------------------------------------------------------------------------------
// Vertex Shader
//--------------------------------------------------------------------------------------
PS_INPUT VS(uint vI : SV_VERTEXID)
{
	PS_INPUT output = (PS_INPUT)0;
	float2 texcoord = float2(vI & 1, vI >> 1);
	output.Pos = float4((texcoord.x - 0.5f) * 2.0f, -(texcoord.y - 0.5f) * 2.0f, 0.0f, 1.0f);
	output.Tex = texcoord;
	return output;
}

从这段代码可以看出, 这个vertex shader的输出PS_INPUT用来告诉pixel shader的输入坐标信息，包括素材（ShaderResourceView)中哪个区域(Tex: TEXCOORD， Texel Coordinate System)应该填充到哪个渲染区域(Render Target)(Pos: SV_POSITION, NDC)，然后Vertex Shader就根据设计的场景来构建素材内容和渲染区域，很多转场动画都是通过调整这个输出来达到要想的一些效果。
再来看一段Pixel Shader的代码：

//--------------------------------------------------------------------------------------
// ScreenPS.hlsl
//--------------------------------------------------------------------------------------
Texture2D txInput : register(t0);

SamplerState GenericSampler : register(s0);

struct PS_INPUT
{
	float4 Pos : SV_POSITION;
	float2 Tex : TEXCOORD;
};

//--------------------------------------------------------------------------------------
// Pixel Shader
//--------------------------------------------------------------------------------------
float4 PS(PS_INPUT input) : SV_Target
{
	return txInput.Sample(GenericSampler, input.Tex);
}

这段代码中Pixel Shader的输入为PS_INPUT input, pos: SV_POSITION为在NDC坐标系要处理的某点的D3D坐标(x, y, z, w)，而Tex : TEXCOORD则用来描述填充素材(Texture)上对应某点填充到pos:SV_POSITION对应的这个点。而语句txInput.Sample(GenericSampler, input.Tex)则是根据Texel Coordinate System坐标系统从素材(Texture)上取一点的具体信息，比如颜色信息(Blue, Green, Red和Alpha)值，然后把它渲染到Render Target中。当然在这个最简单的场景中, Pixel Coordinate System和NDC坐标并没有参与到具体运算逻辑来影响输出效果。

结论

通过上面的介绍，应该能对用于2D场景中各个坐标系有个粗略的了解，在后面的文章中会进一步讲解这三个坐标如何用在一些实际场景中。
