D3D处理2D图像: NV12格式及其转换（1）

1. NV12格式介绍

YUV 4:2:0是视频和图片编码和解码最常用的输入和输出格式。而在D3D中NV12是支持最广泛的YUV 4:2:0格式，主要因为它在GPU中处理的效率最高，只有两个plane, 而且UVplane和Luminance(Y) plane的pitch(stride)相等，高度为前者一半，所以在很多场景都是可以一起处理，而不需要分为两个或者三个plane来分别进行操作，不管是渲染，拷贝，还是在graphic pipeline中通过映射成其他格式，都非常方便和高效。
反观其他的YUV格式，I420/IYUV, YV12/等，虽然在编码的时候是首选格式，但是在D3D中不支持，或者有很多限制，比如不能映射到CPU中进行操作。

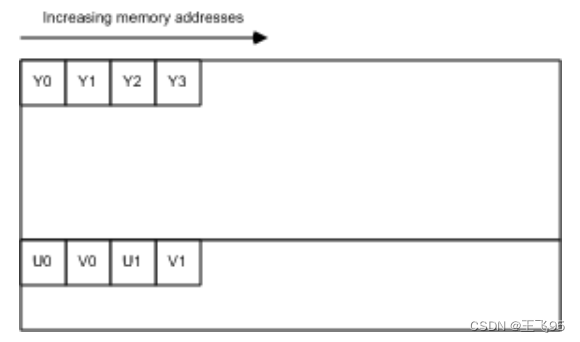

图一

2. NV12在GPU中的布局

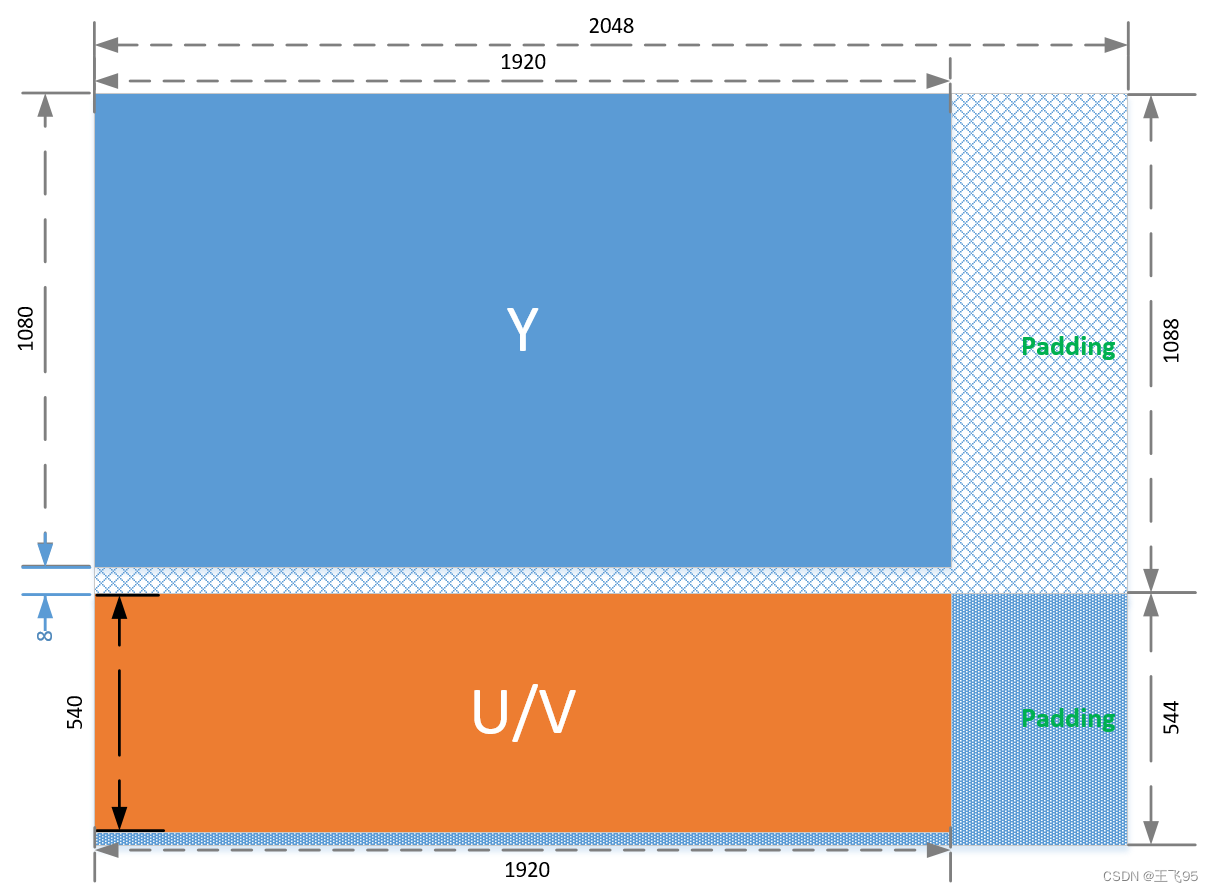

GPU为了处理数据的高效率，往往每次操作的内存可能需要对齐，比如2KB/16KB/32KB或者64KB等，这样数据传输和拷贝的速度更快，所以实际NV12格式的图像在显存中存放的布局和实际的大小可能不一样，比如一个HD视频解出来一帧图像，分辨率为1920x1080, Y和UV plane每行1920个byte，Y plane高为1080，而UV plane高为540，但是在不同的GPU中，实际存放布局可能完全不同，比如在AMD的GPU中，Y/UV plane的宽一般存为2048 byte(2KB)，而高为1088/544 byte，这样做每行数据操作都可以做到2K对齐，高度为16的倍数，整块内存可以做到32KB对齐，如下图所示：

图二 在显存中实际一行的字节宽度称为pitch或者stride，在NV12中Y plane和UV plane它是相同的。很多程序实现不严谨，往往造成在一些显卡上播放这些视频造成错误，比如著名的免费开源播放器, VLC播放器在一些AMD显卡上播放1920x1080的视频，上方会有一段绿色区域：

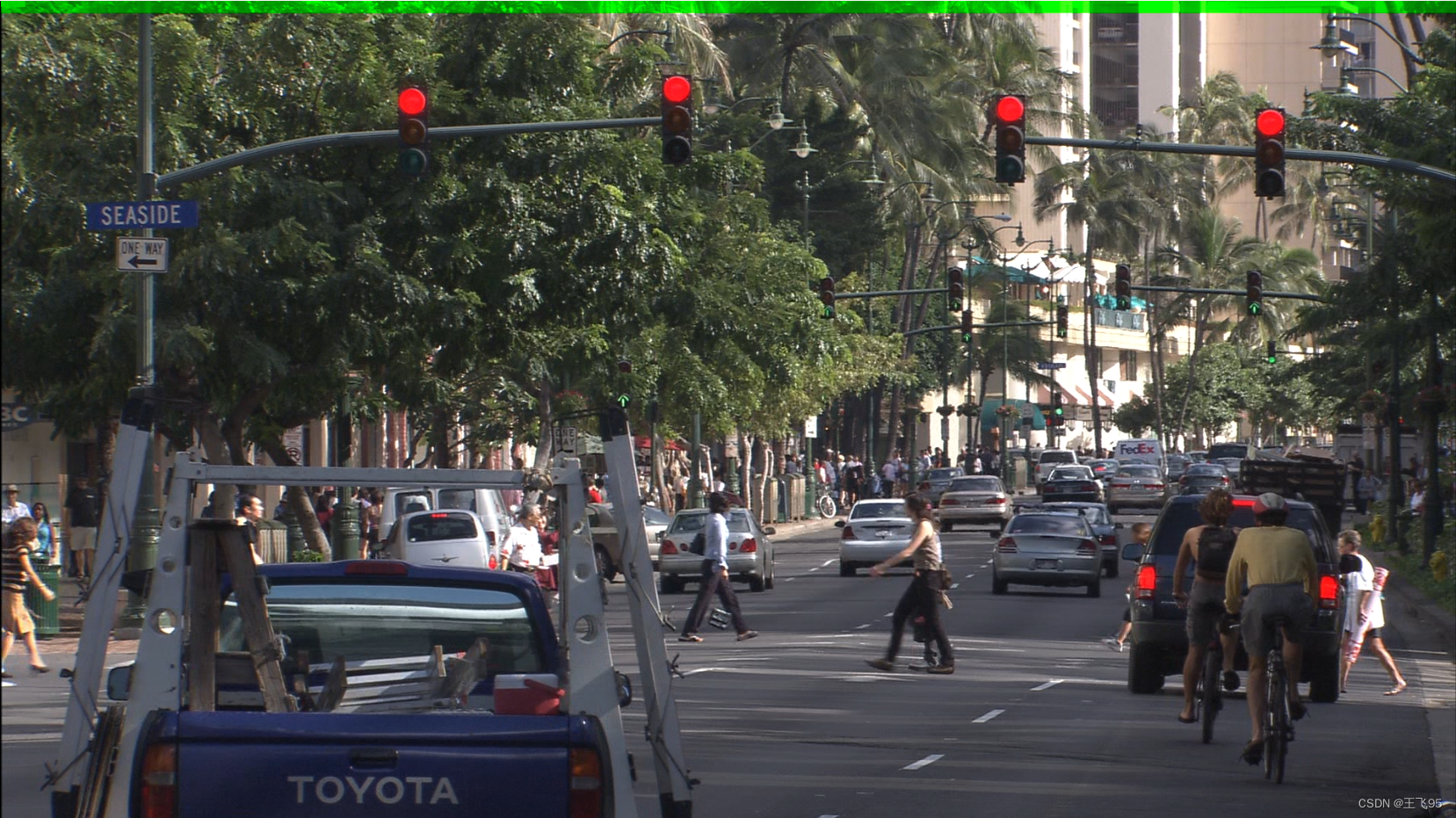

图三 造成这个原因主要是错误把Y后面的高度padding数据当作UV plane的起始地址，从而导致Chroma部分显示出错。

3. 得到GPU中图像数据的pitch/stride和高度

准确得到这些信息是必须的，否则无法准确将GPU的数据拷贝到CPU可以访问的区域，这里列出了如下两种处理方式：

3.1 Decoder输出的IMFSample

很多场景需要从Decoder的输出拷贝到CPU端可访问的memory中，用作编码输入、图像后期处理、合成和调试等。先看如下代码。

	IMFSample* pSample;
	// Get pSample from the video decoder
	ComPtr<IMFMediaBuffer> spMediaBuffer;
	ComPtr<IMFDXGIBuffer> spDXGIBuffer;
	BYTE *pNV12 = NULL;
	D3D11_TEXTURE2D_DESC desc;
	ComPtr<ID3D11Texture2D> spTexture;
	ComPtr<IMF2DBuffer> sp2DBuffer;

	CHECK_HR(hr = pSample->GetBufferByIndex(i, &spMediaBuffer));
	CHECK_HR(hr = spMediaBuffer.As(&spDXGIBuffer));
	CHECK_HR(hr = spDXGIBuffer->GetResource(IID_PPV_ARGS(&spTexture)));

	spTexture->GetDesc(&desc);

	CHECK_HR(hr = spMediaBuffer.As(&sp2DBuffer));
	if (SUCCEEDED(hr = sp2DBuffer->Lock2D(&pNV12, &pitch)))
	{
		if (desc.Format == DXGI_FORMAT_NV12 && pPic2DBuf->datafmt_fcc == 'NV12')
		{
			// Copy Y plane
			MFCopyImage(pPic2DBuf->plane[0], width, pNV12, pitch, desc.Width, height);

			// Copy U/V plane
			MFCopyImage(pPic2DBuf->plane[1], width, pNV12 + (ptrdiff_t)pitch * desc.Height, pitch, desc.Width, height / 2);
		}
		else
		{
			printf("Only support NV12 pixel format {current format: %d}.\n", desc.Format);
		}
		sp2DBuffer->Unlock2D();
	}

从上面的显示代码来看，可以通过IMF2DBuffer::Lock2D得到pitch/stride，然后通过texture desc可以得到GPU中实际高度。

3.2 D3D Texture

GPU会对各类输入的图像数据进行处理，比如录屏输入，解码输出等等，利用GPU强大的处理能力，最后会生成一些特效，这时候再用来编码，然后通过各类网络直播协议发送出去，这时候需要直接访问D3D Texture，拿到pitch和高度信息，准确地将后期处理的数据提取出来：

这部分通过一个例子，演示如何把一个NV12 texture的数据存放到指定文件中。

void SaveNV12(ID3D11Texture2D* pTexture2D, const char* nv12_filename, uint32_t image_width, uint32_t image_height)
{
	HRESULT hr = S_OK;
	D3D11_TEXTURE2D_DESC desc;
	ComPtr<ID3D11Texture2D> spTemp;
	ComPtr<IDXGISurface> spSurface;
	FILE *pFile = NULL;

	pTexture2D->GetDesc(&desc);
	//desc.Format = DXGI_FORMAT_NV12;
	desc.ArraySize = 1;
	desc.BindFlags = 0;
	desc.CPUAccessFlags = D3D11_CPU_ACCESS_READ;
	desc.Usage = D3D11_USAGE_STAGING;

	CHECK_HR(hr = m_pD3D11Device->CreateTexture2D(&desc, NULL, &spTemp));

	m_pD3D11DeviceContext->CopyResource(spTemp.Get(), pTexture2D);

	CHECK_HR(hr = spTemp.As(&spSurface));

	fopen_s(&pFile, nv12_filename, "wb");

	if (pFile != NULL) {
		DXGI_MAPPED_RECT map;
		if (SUCCEEDED(spSurface->Map(&map, DXGI_MAP_READ)))
		{
			uint32_t h = image_height;
			if (h > desc.Height)
				h = desc.Height;
			uint32_t w = image_width;
			if (w > (uint32_t)map.Pitch)
				w = map.Pitch;

			BYTE* pNV12 = map.pBits;
			if (desc.Format == DXGI_FORMAT_NV12 || desc.Format == DXGI_FORMAT_R8_UNORM) {
				// Copy Y plane
				for (uint32_t lineidx = 0; lineidx < h; lineidx++)
					fwrite(pNV12 + (size_t)map.Pitch * lineidx, 1, w, pFile);
			}

			if (desc.Format == DXGI_FORMAT_NV12)
			{
				// Copy UV plane
				pNV12 += (size_t)map.Pitch*desc.Height;
				for (uint32_t lineidx = 0; lineidx < h / 2; lineidx++)
					fwrite(pNV12 + (size_t)map.Pitch * lineidx, 1, w, pFile);
			}

			spSurface->Unmap();
		}

		fclose(pFile);
	}

done:
	return;
}

这段代码创建一个CPU可以访问的临时texture(spTemp)，把NV12 texture拷贝到这个临时texture，然后通过Texture的IDXGISurface实现，调用IDXGISurface::Map可以得到显存中图像的pitch/stride，同样高度可以通过texture desc拿到。

4. 为图像数据拷贝定制的函数MFCopyImage

Windows SDK提供了函数MFCopyImage用来替代memcpy处理这种带pitch/stride的图像数据，能提高数倍的拷贝效率，因为视频解码或者实时直播场景中，这个操作数据量大且调用频繁，这个函数，能极大提升应用程序的性能，满足实时处理的需求。

HRESULT MFCopyImage(
  [in] BYTE       *pDest,
  [in] LONG       lDestStride,
  [in] const BYTE *pSrc,
  [in] LONG       lSrcStride,
  [in] DWORD      dwWidthInBytes,
  [in] DWORD      dwLines
);

一般每个plane调用一次，把GPU中的图像数据拷贝到指定的内存中，可以参考3.1中提供的代码。

// Copy Y plane
MFCopyImage(pPic2DBuf->plane[0], width, pNV12, pitch, desc.Width, height);

// Copy U/V plane
MFCopyImage(pPic2DBuf->plane[1], width, pNV12 + (ptrdiff_t)pitch * desc.Height, pitch, desc.Width, height / 2);

如果图像实际Y plane高度和显存中的Y plane数据高度一致，对于NV12来说，只需调用一次，这个时候对应的高度则是
$$dwLines=YPlaneheight\ast 3/2$$
这时候拷贝速度会更快，这种场景下NV12的性能优势就更能体现出来。

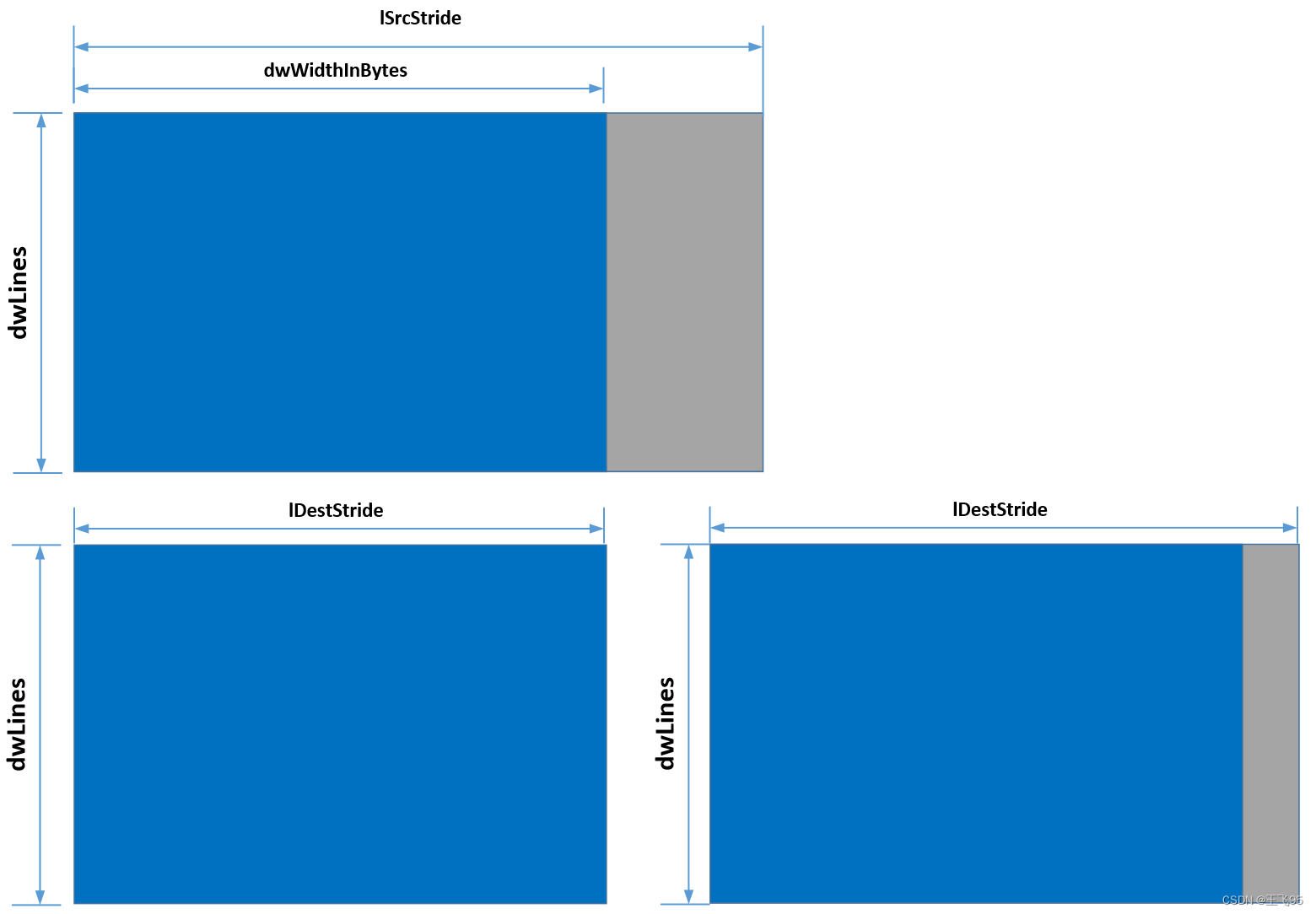

这里画了一张图，可以更好理解这个函数：

图四 上图第一个图像是GPU中图像数据布局，以及对应MFCopyImage的输入参数的标识，第二、三个图则是描述拷贝目标地址的参数描述。另外，这个函数还具有图像crop的功能，在某些特殊场景，还能高效简化这部分处理，做到又快又好。

5. 结论

通过对D3D硬件解码NV12格式做了一些深入的介绍，然后点出了常见的实现陷阱，以及一些通用的GPU到CPU拷贝操作的性能优化，为后面D3D硬件解码，以及利用硬件解码的输出用于高速实时编码准备一些必要前提知识。
