【工业控制】PolyWorks 2020基础教程

00. 目录

01. PolyWorks概述

polyworks metrology suite2020简称为polyworks2020，是由InnovMetric公司推出的一款功能强大的3D测量软件工具，通过它，可将三维测量技术注入工业生产过程来最大限度地提高生产率、质量和盈利能力，并允许您可以同时为多个测量工件修改和添加数据对齐、测量对象以及检测报告。同时，该软件是由polyworks inspector、polyworks modeler、polyworks talisman、polyworks viewer四大模块组成的，拥有强大、灵活的用户界面和友好的宏观语言，不仅支持多工件编辑功能，可加快稳健的检测项目的准备工作，便于数据分析，而且提供了嵌入式统计过程控制（SPC）方法，非常适合在预生产环境中快速轻松地分析零件或产品的多个数字化实例。此外，polyworks2020进行了全方面的优化和增强，例如强化了其便携式测量工作流程，增加了新设备的接口，扩展了PolyWorks|Inspector平台的能力，还增加了对新的测量设备的支持，进一步扩展了其数字化中心的通用性，并通过加快测量序列的执行速度提高了CNC CMM的生产效率，以及提供了一些强化工具和新技术，可以消除猜测，帮助您更快地完成工作。

02.PolyWorks安装

参考：【Tools】PolyWorks MS 2020软件安装详解

03. PolyWorks设置

3.1 启动PolyWorks MS 2020软件

3.2 显示WorkSpace Manager界面

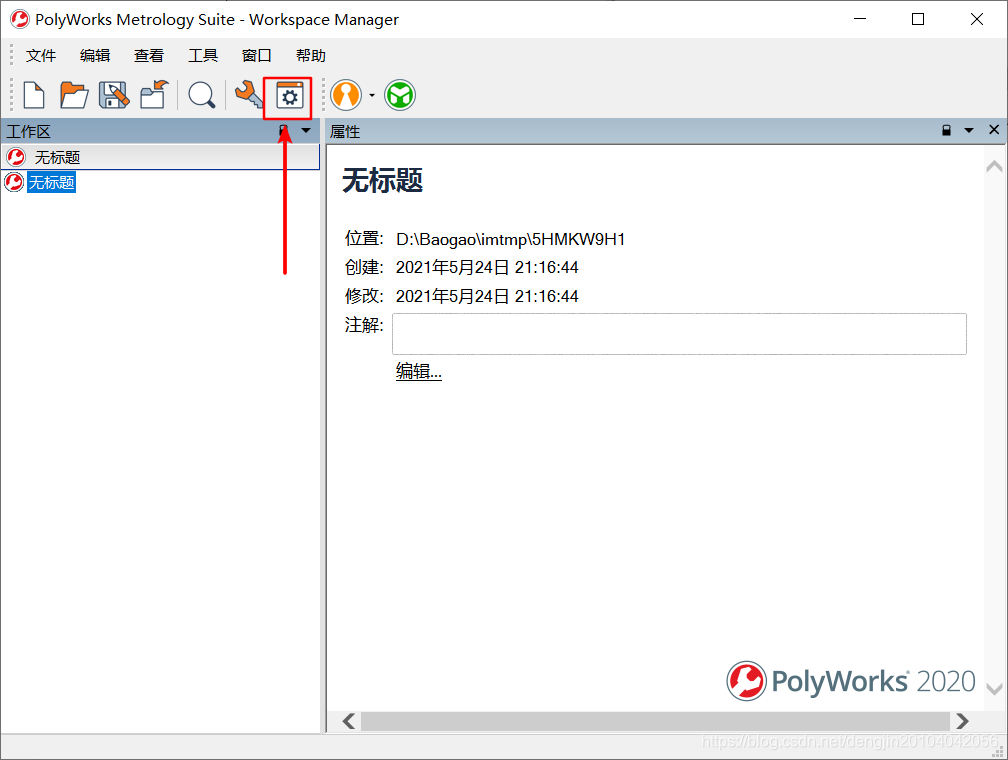

3.3 点击WorkSpace Manager设置

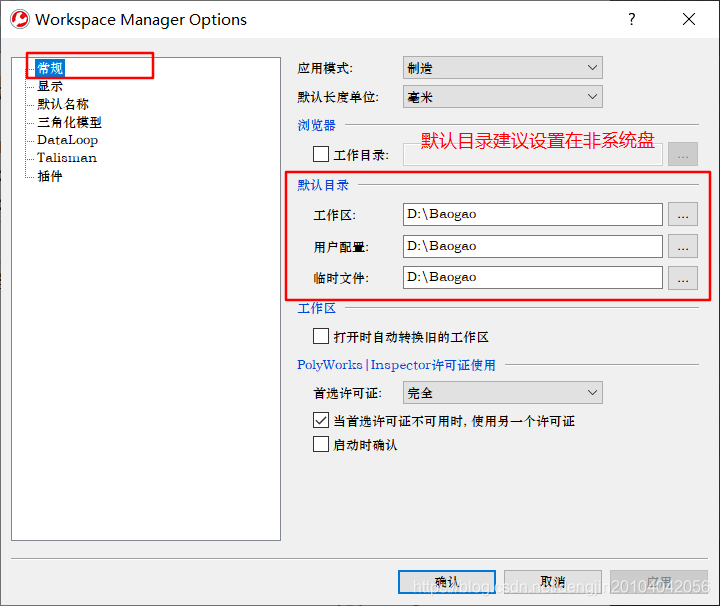

3.4 设置默认目录

默认长度单位为毫米，应用模式为制造

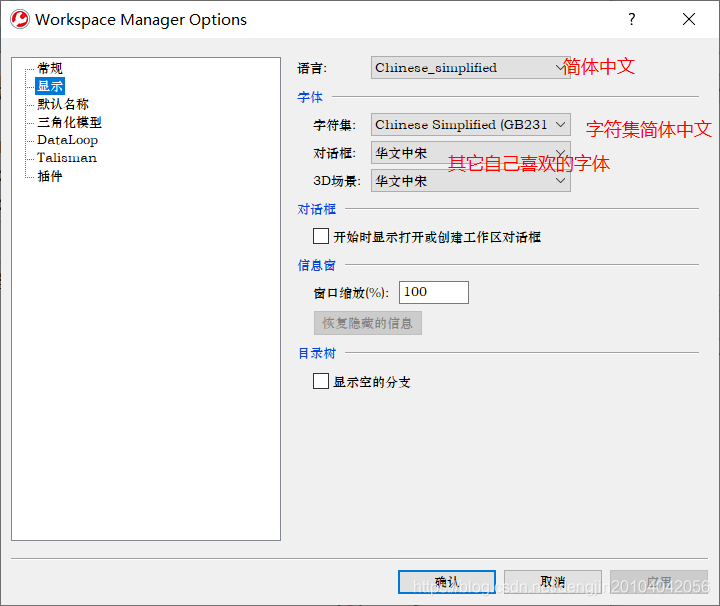

3.5 设置显示的语言和字体

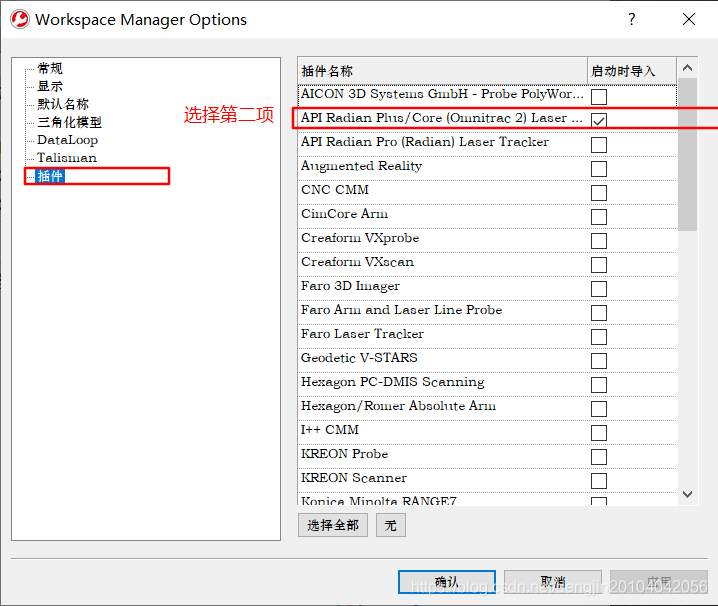

3.6 选择插件名称

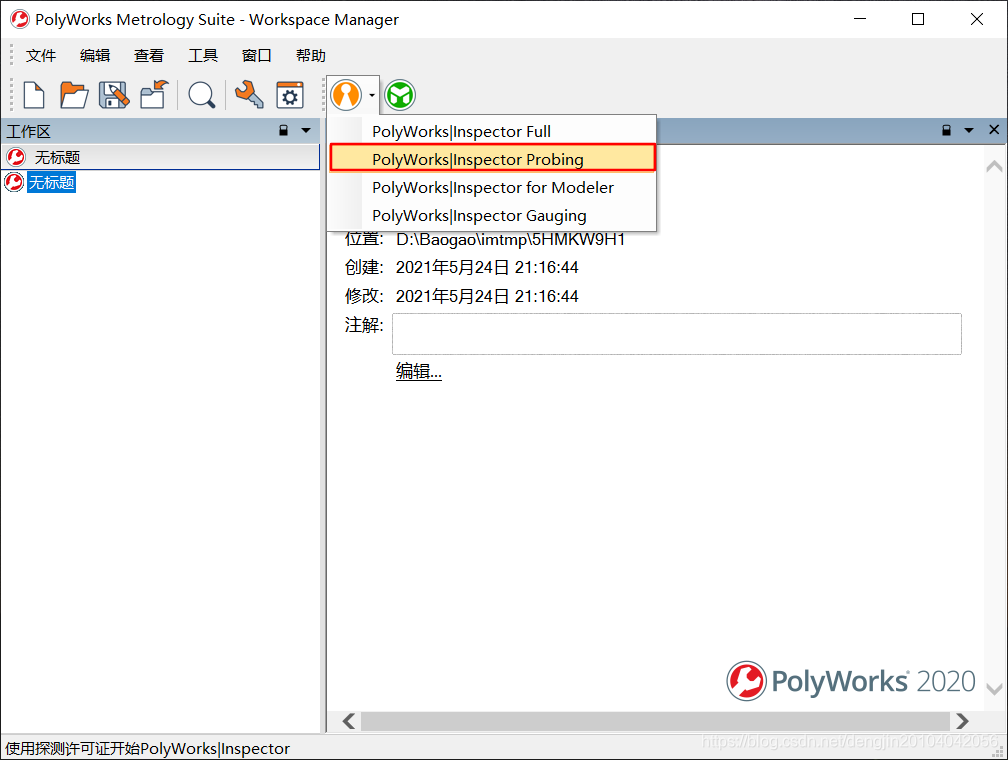

3.7 启动程序主界面

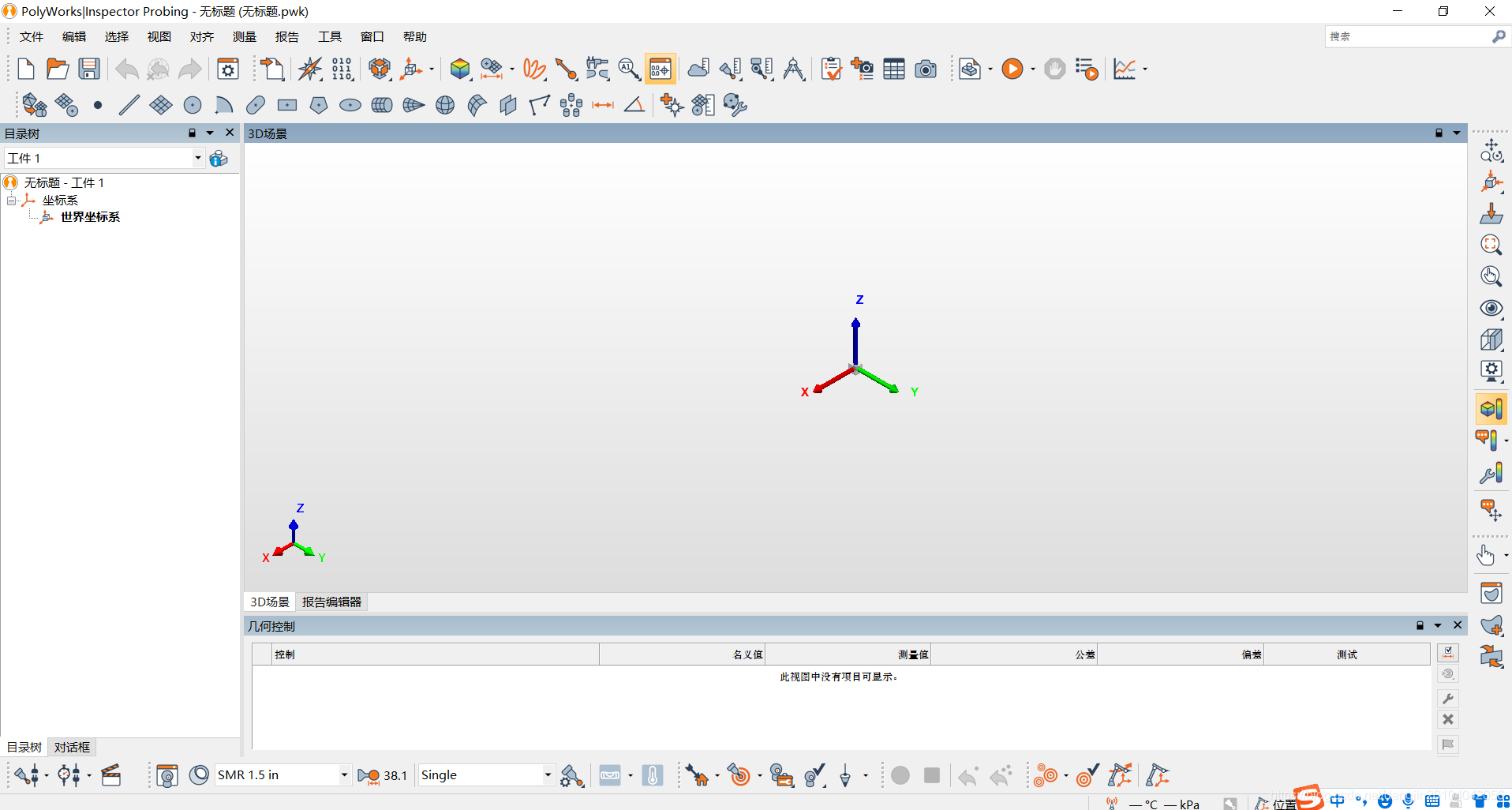

3.8 主界面显示如下所示

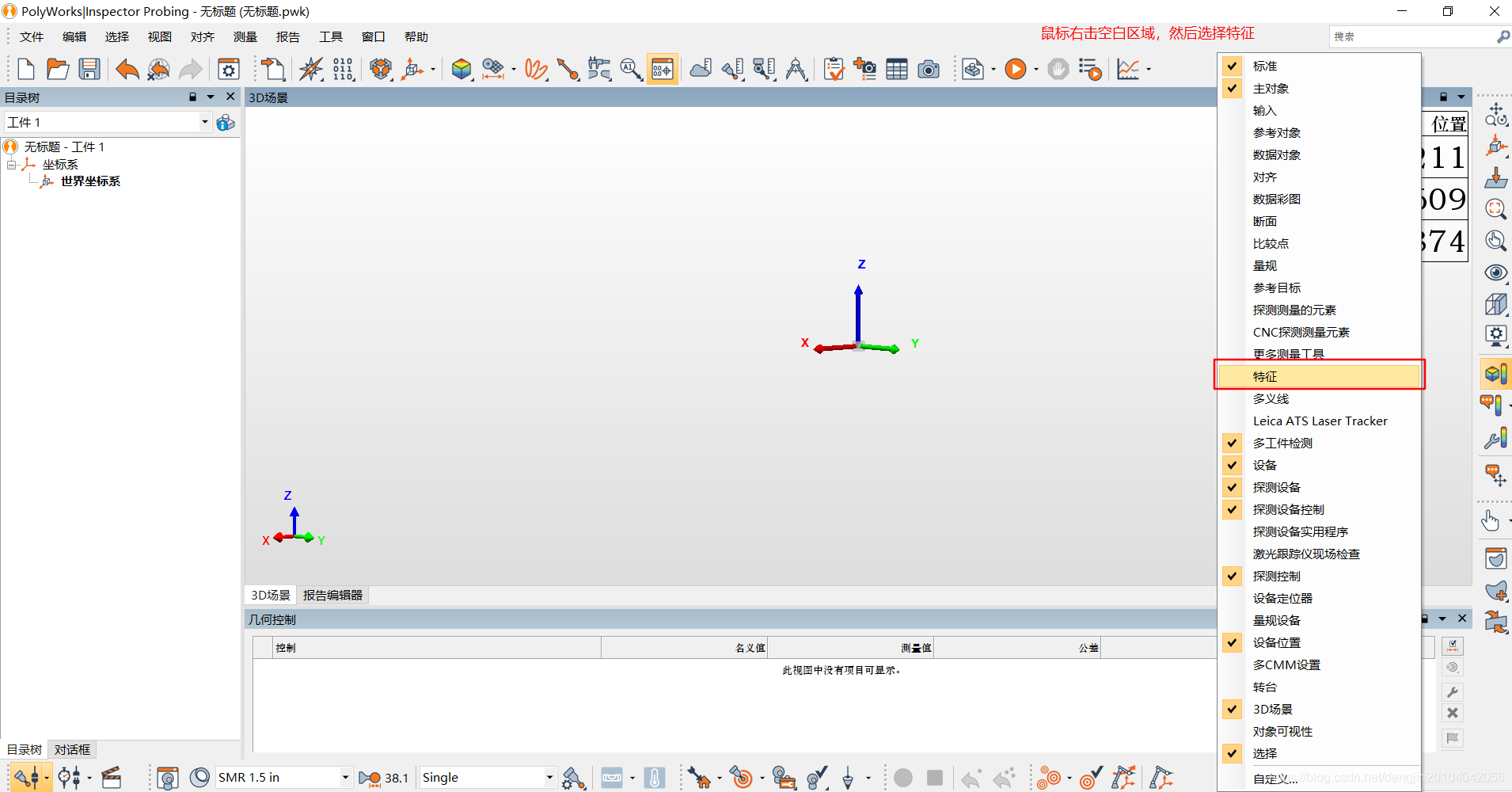

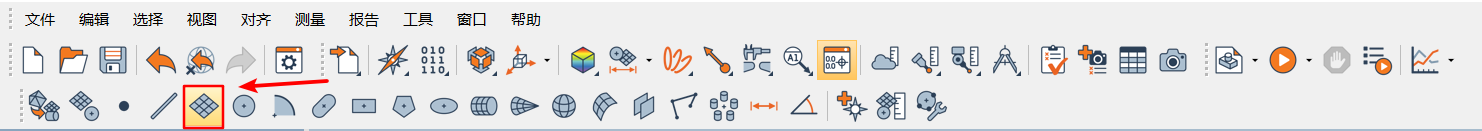

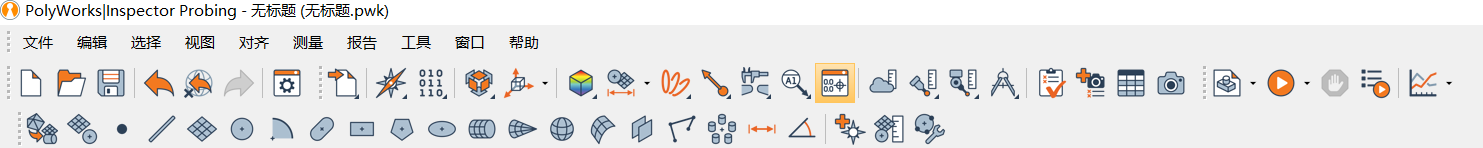

3.10 添加特征工具栏

选择特征之后的工具栏如下图所示

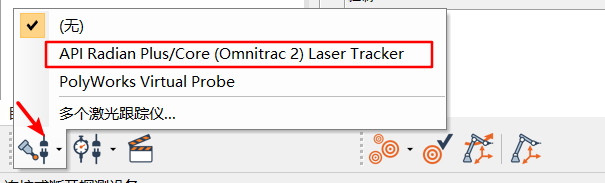

3.11 选择连接到API Radian PLUS设备

选择连接到API Radian Plus选项之后的效果如下图所示

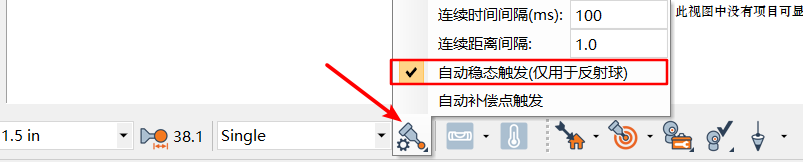

3.12 选择自动稳态触发

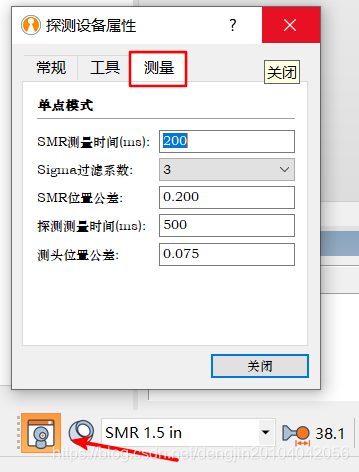

3.13 设置探测设备属性的测量值

3.14 激活自动目标识别

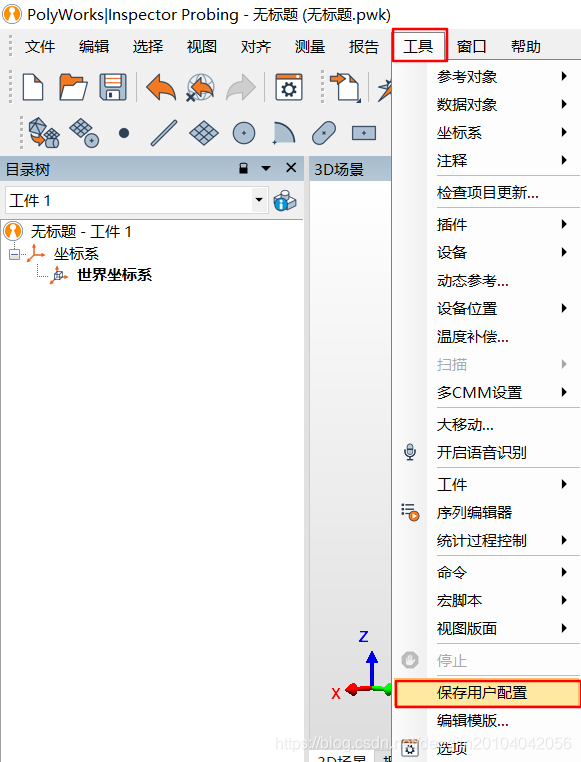

3.15 保存用户配置

04. PolyWorks创建点特征

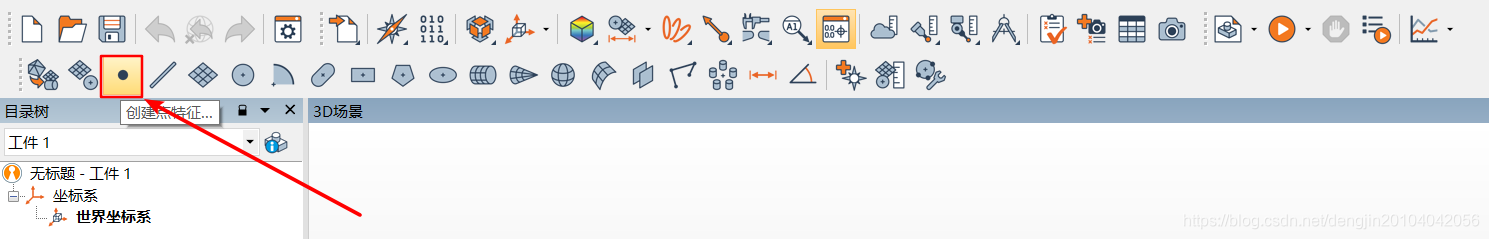

4.1 选择创建点特征工具按钮

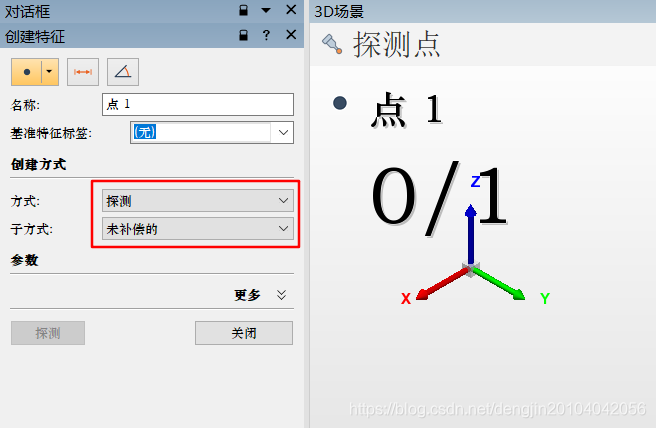

4.2 选择方式为探测，子方式为未补偿。

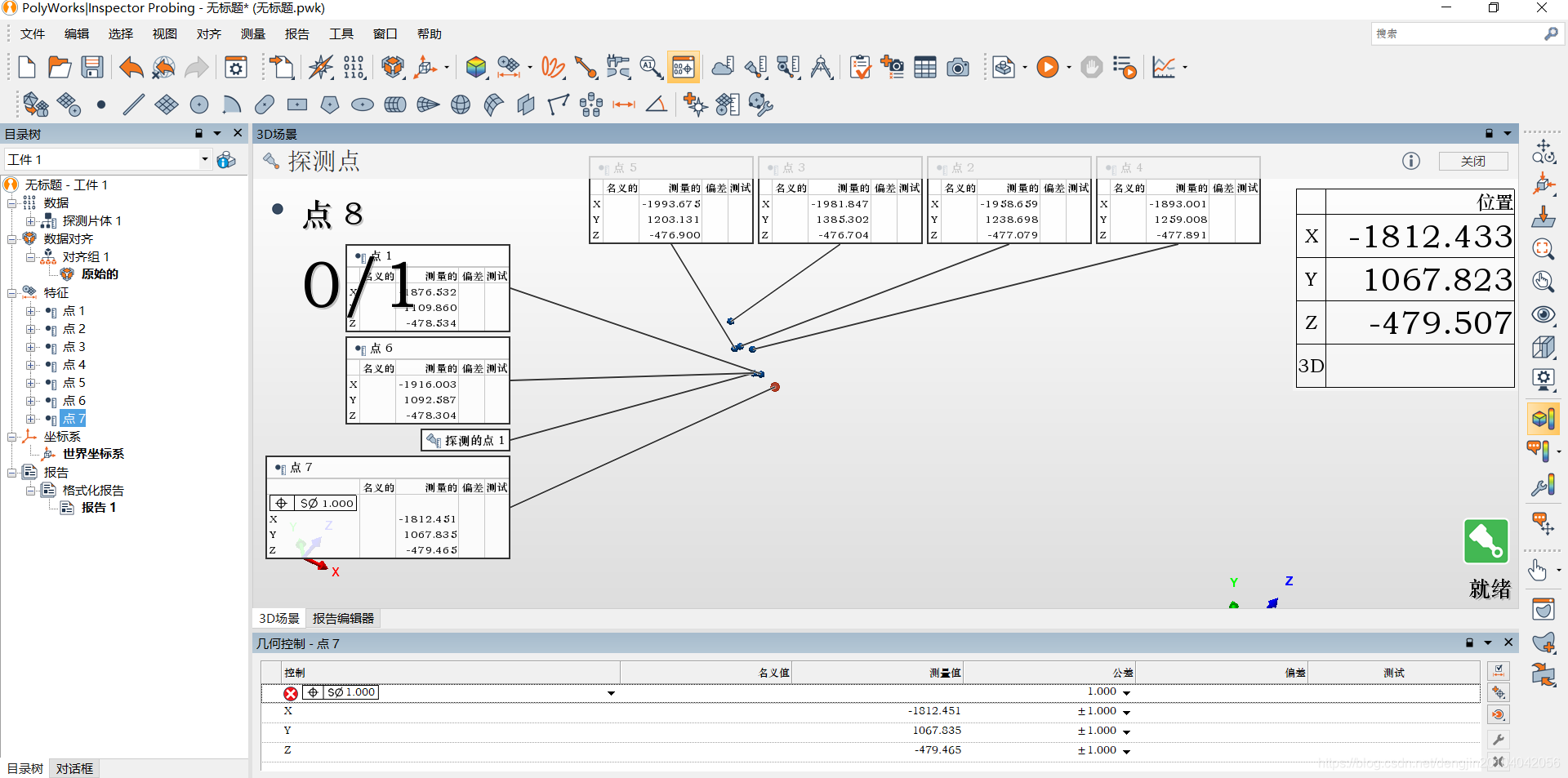

4.3 点捕捉的结果如下

05. PolyWorks创建直线特征

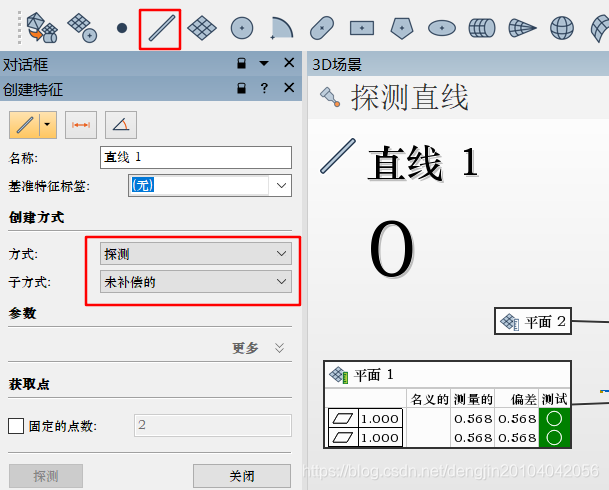

5.1 点击创建直线特征

5.2 沿着直线采集数据

不断地变更采集数据点

5.3 结束探测，并处理探测数据。

如果选择了自动稳态触发，就不需要点击开始按钮。

06. PolyWorks创建平面特征

6.1 点击创建平面特征按钮

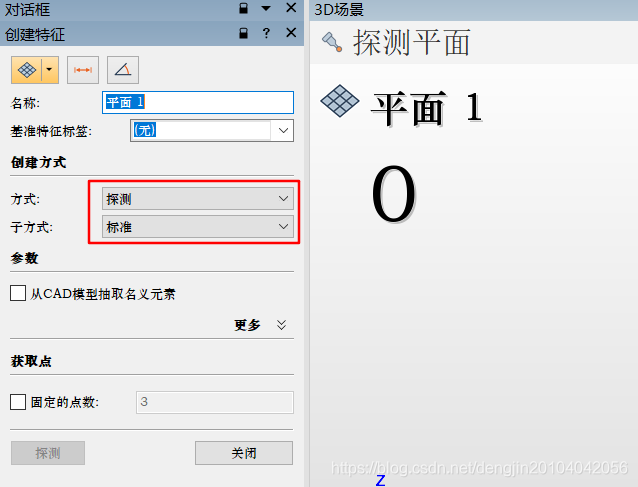

6.2 设置平面特征相关属性

6.3 点击开始测量

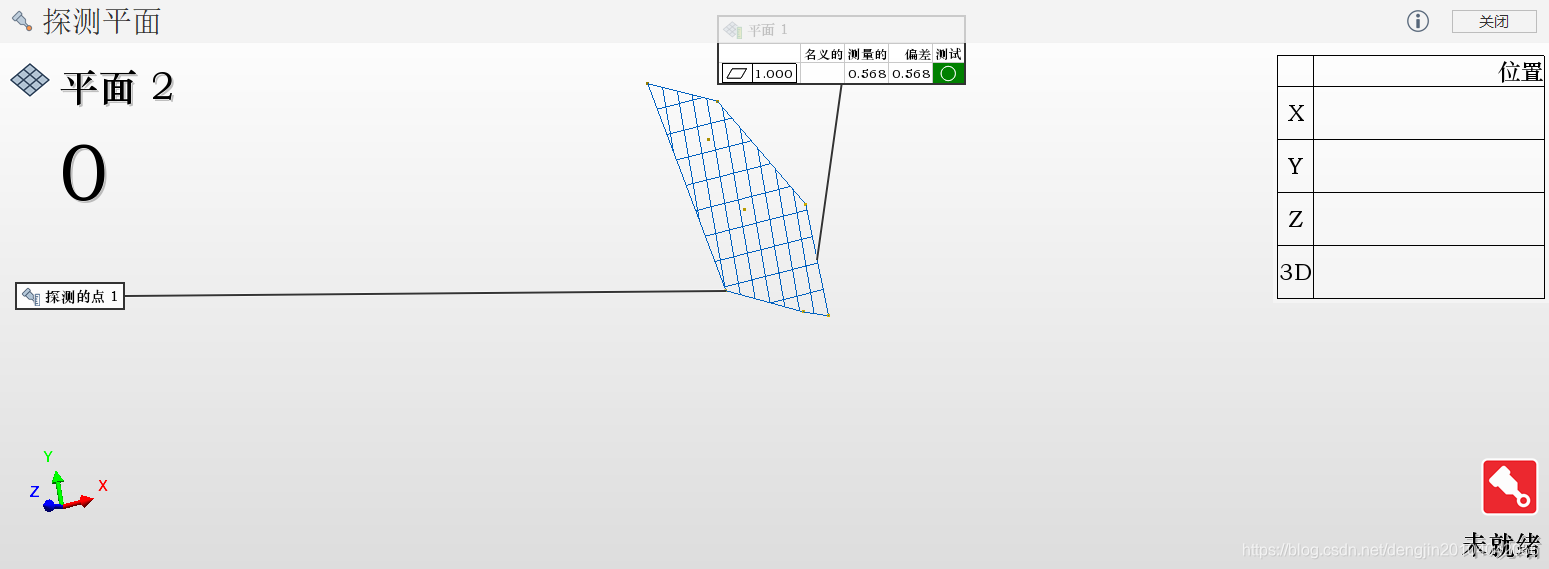

6.4 探测数据

将靶球在平面上移动，进行采集数据。

6.5 结束探测，并且处理探测数据

处理数据之后的结果为

6.6 计算出平面度

选择第二个

选择平面度

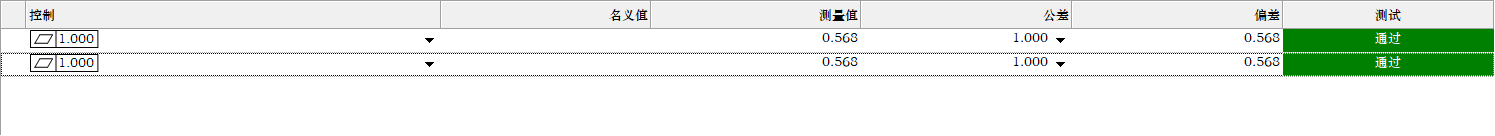

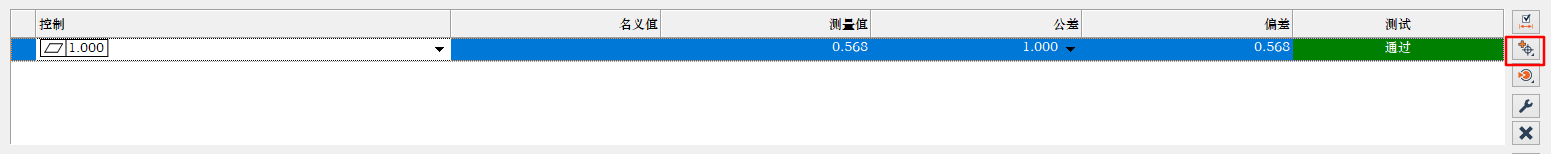

最后平面度的结果为

提示

靶球向下退出，得到的平面是靶球上部分平面

靶球向上退出，得到的平面是靶球下部分平面

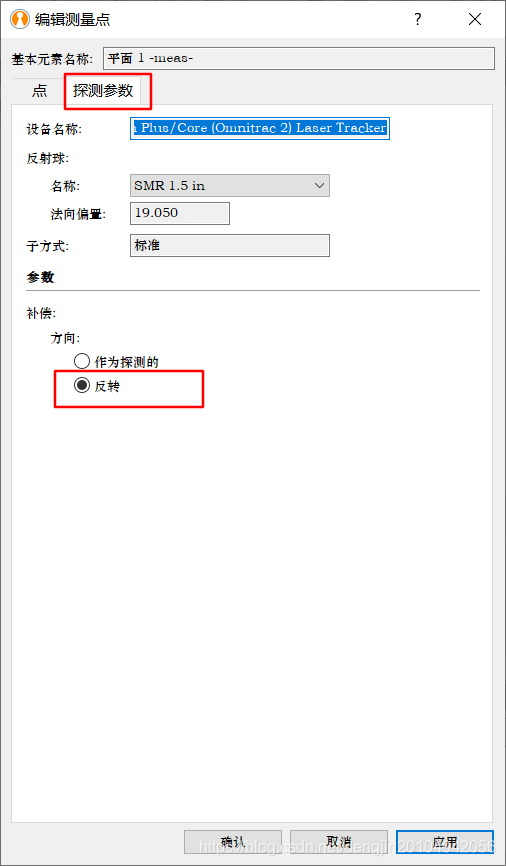

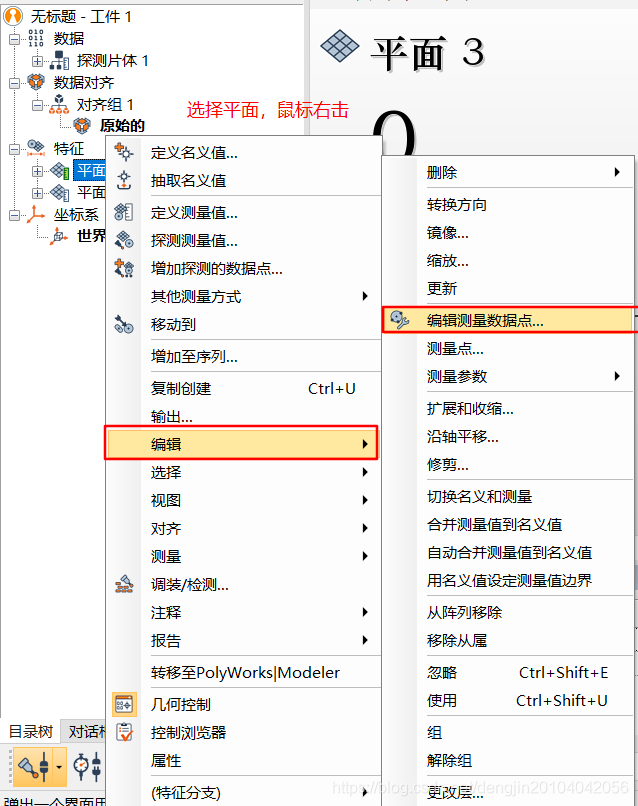

6.7 平面反转方法

选择探测参数，然后反转

作为探测的：按照实际测量的结果显示
