【PCB】嘉立创EDA-原理图设计-编辑菜单

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

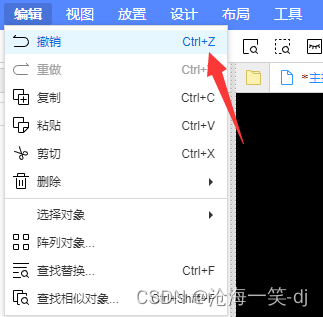

02. 撤销

能记录用户的一系列操作过程，并能根据记录恢复到当时的状态，用户在进行某个操作过后，能通过撤销回到操作之前的状态，用户在撤销之后，也能通过重做恢复前一次撤销的操作。

撤销当前的操作，回退当上一步的操作。

操作步骤：

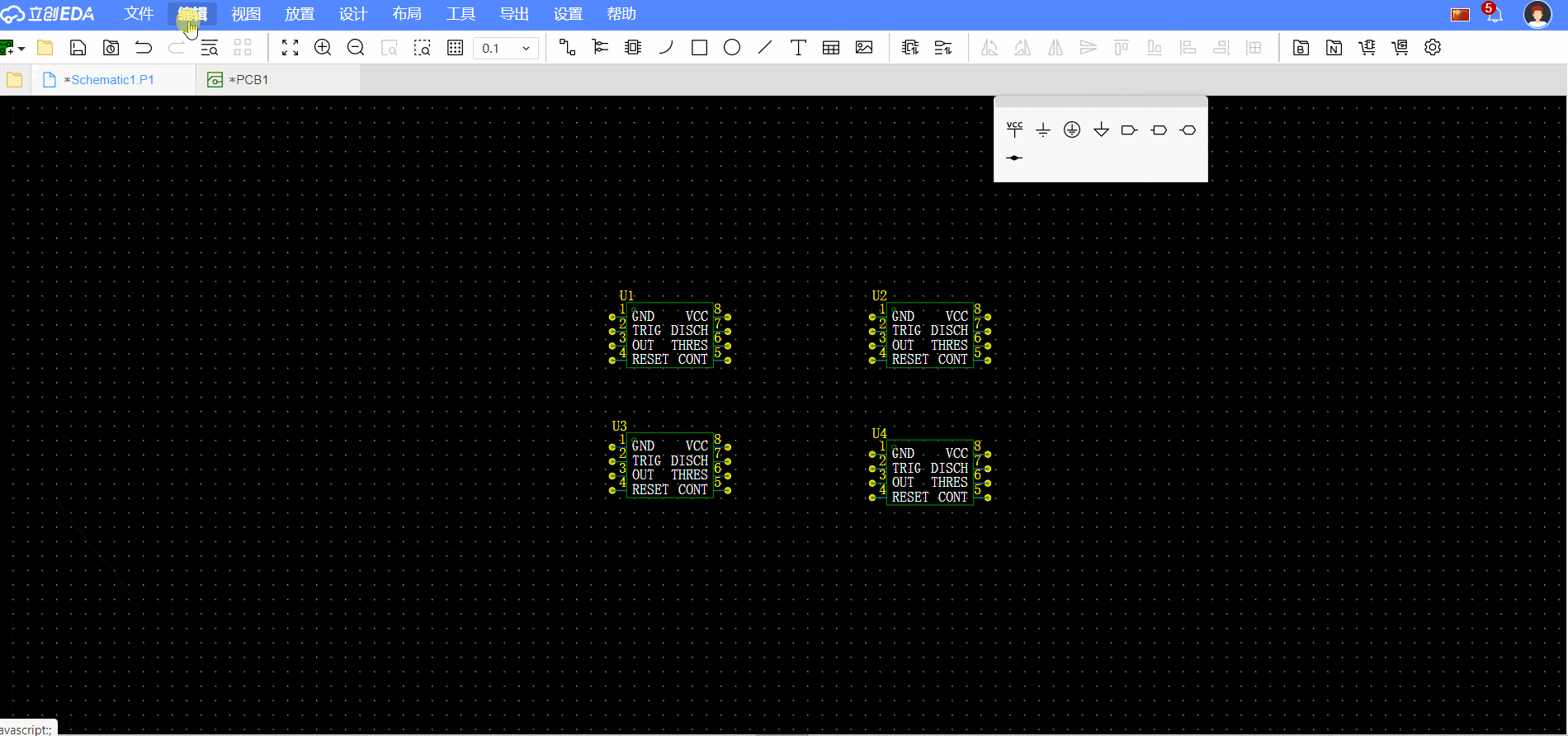

• 顶部菜单 - 编辑 - 撤销
• 快捷键Ctrl + Z

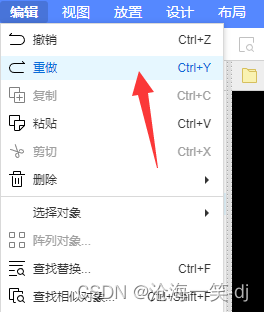

03. 重做

通过重做恢复前一次撤销的操作。

操作步骤：

• 顶部菜单 - 编辑 - 重做
• 快捷键Ctrl + Y

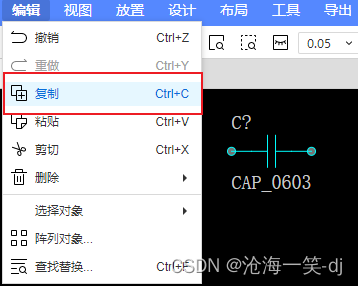

04. 复制

目前嘉立创EDA专业版的复制/粘贴只能应用于在同一个浏览器下进行复制/粘贴，不能跨浏览器进行复制/粘贴。

操作步骤：

• 选择需要复制放内容 - 顶部菜单 - 编辑 - 复制 - 选择复制参考点
• 快捷键Ctrl + C

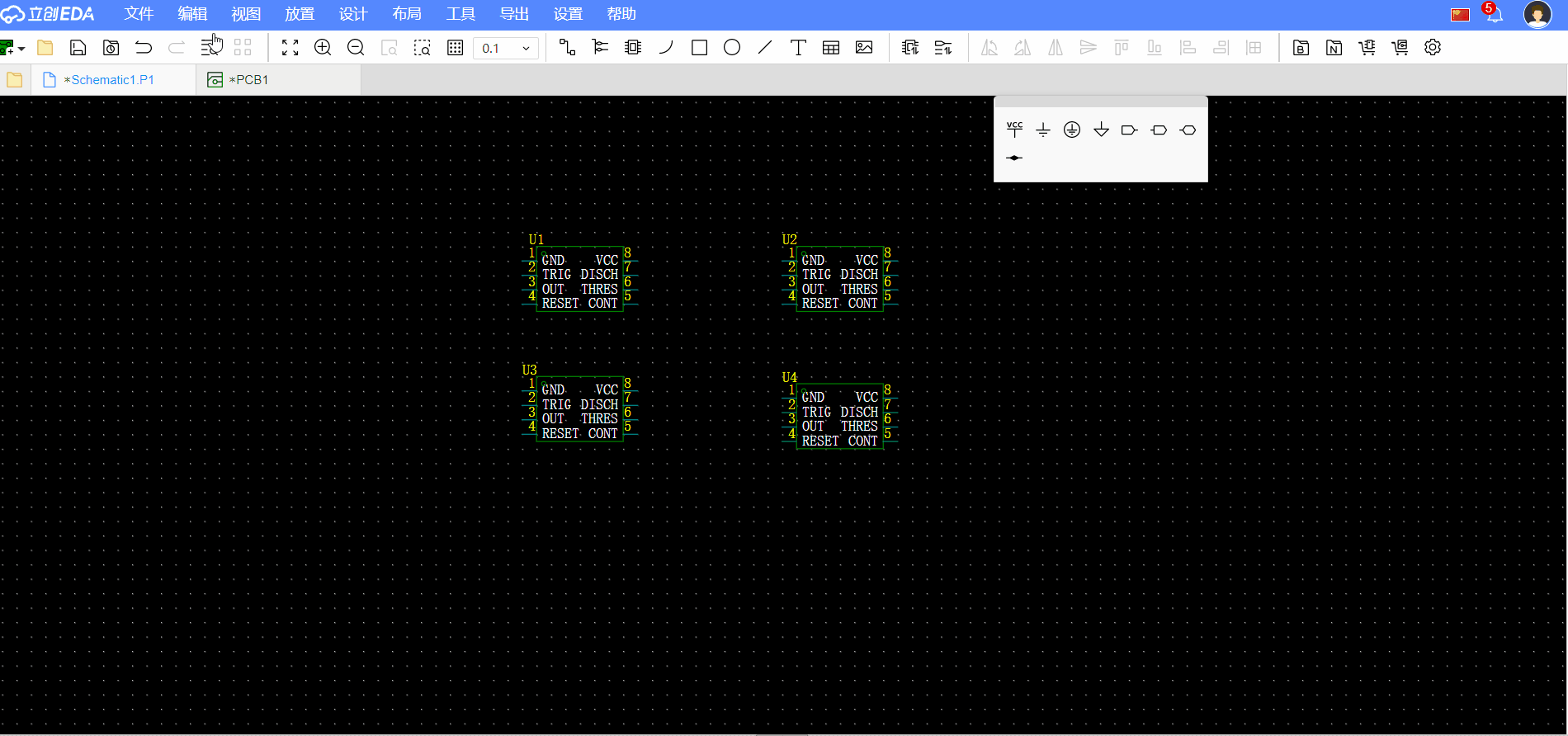

• 选择器件 - 按住Ctrl + 鼠标左键往拖动即可复制；

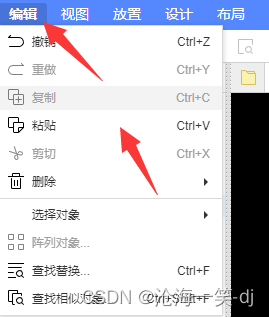

05. 粘贴

将选择的内容复制到需要放置的地方。

操作步骤：

• 顶部菜单 - 编辑 - 粘贴
• 快捷键：Ctrl + V

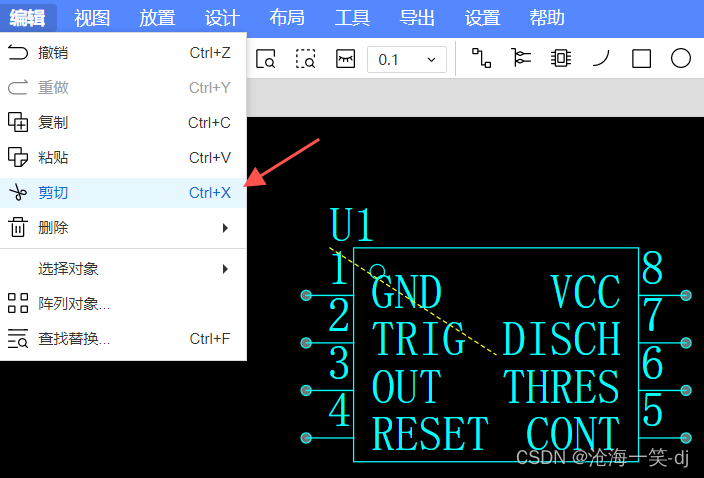

06. 剪切

剪切是指把你选中的器件剪切剪切板中，后续操作一般是“粘贴”，在一个新地方完成“粘贴”步骤后，原来地方的信息自动删除，剪切板中的信息会在新地方中出现。

操作步骤：

• 选择需要剪切的器件 - 顶部菜单 - -编辑 - 剪切
• 快捷键：Ctrl + X


07. 删除

在原理图中选择的元素删除

删除所选

操作步骤:

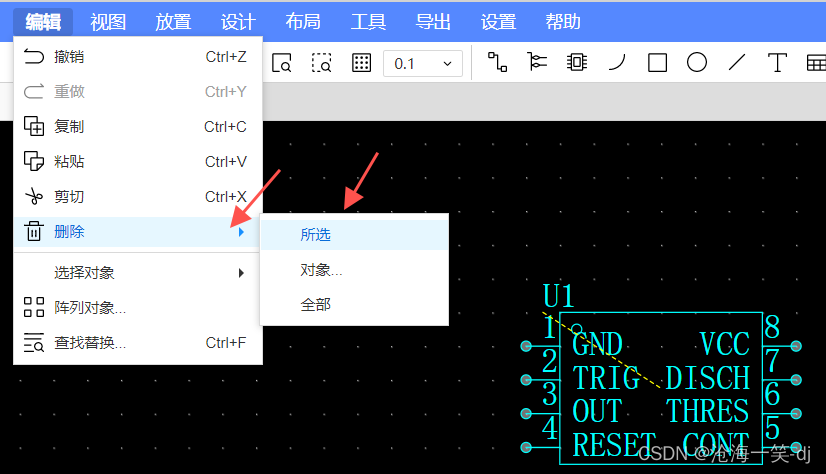

• 选择需要删除的对象 - 顶部菜单 - 编辑 - 删除 - 所选
• 选择需要删除的对象 - 快捷键Delete

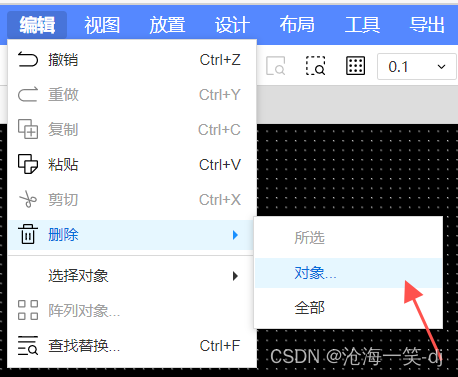

删除对象

删除对象是可以选择需要删除的内容的，而这个删除是整体在原理图中整体删除的。

操作步骤：

• 顶部菜单 - 编辑 - 删除 - 对象

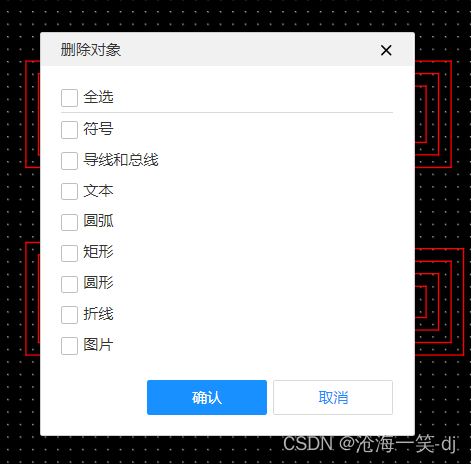

弹窗选择弹窗，勾选需要删除的对象，点击确定，即可将勾选的对象在原理图中全部删除。

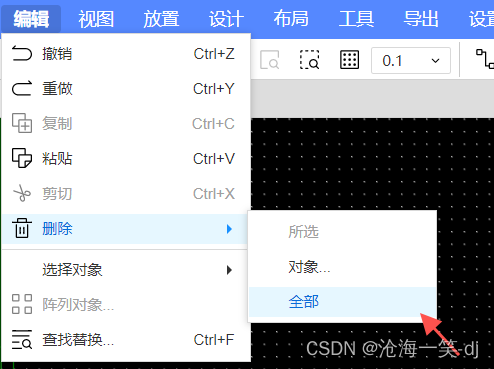

删除全部

把原理图放置的所有元素删除。

操作步骤：

• 顶部菜单 - 编辑 - 删除 - 全部；
• 快捷键 Ctrl + A 全选 - 点击删除快捷键 Delete

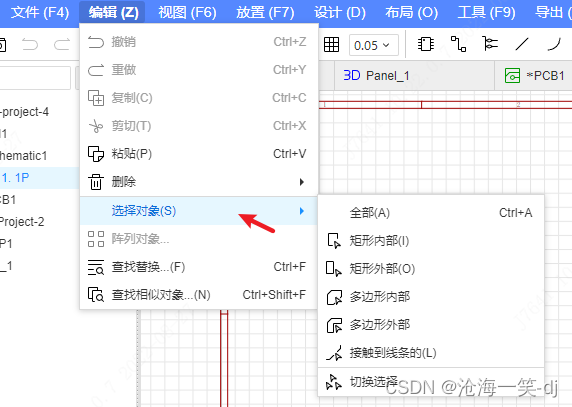

08. 选择对象

支持多种选择方式，方便选择所需的对象。

8.1 全部选择

选择原理图中的全部元素。

操作步骤：

• 顶部菜单 - 选择对象 - 全部
• 快捷键Ctrl + A

就可以将原理图中所有的元素选中。

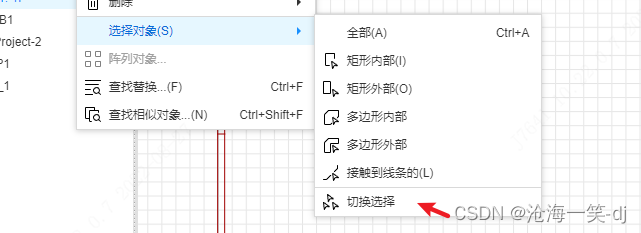

8.2 连续选择

操作步骤：

• 顶部菜单 - 编辑 - 选择对象 - 切换选择

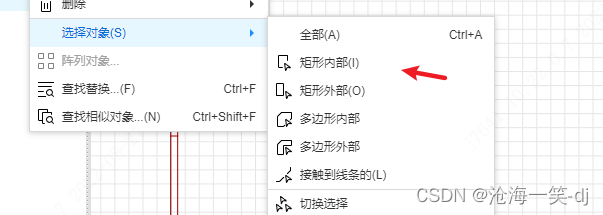

8.3 矩形内部

基本和普通的框选一样，框选一个矩形，内部的图元可以被选中

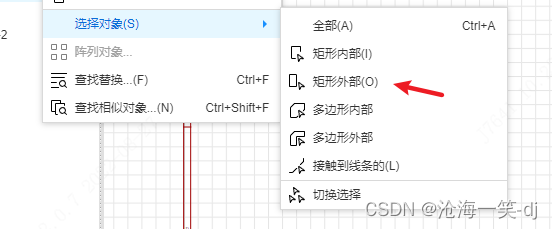

8.4 矩形外部

在矩形外部的元素被选中，矩形内部的则不被选中。

操作步骤

• 顶部菜单 - 编辑 - 选择对象 - 矩形外部

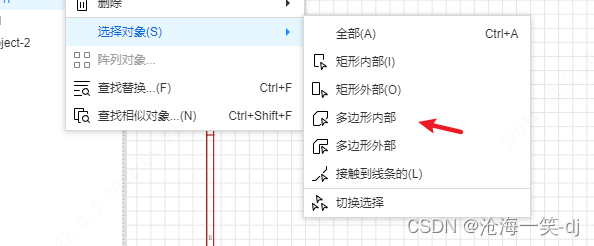

8.5 多边形内部

在绘制的多边形图形内部的元素被选中，外部的则没有被选中。

操作步骤：

• 顶部菜单 - 编辑 - 选择对象 - 多边形内部

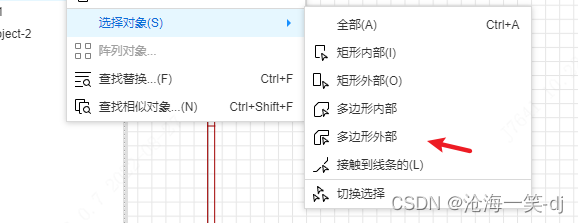

8.6 多边形外部

在绘制的多边形图形内部的元素被不被选中，外部的则被选中。

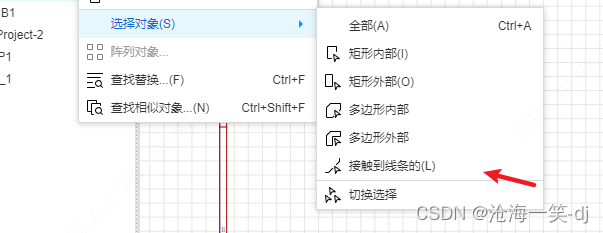

8.7 接触到线条的

接触到线条的选中。

操作步骤：

• 顶部菜单 - 编辑 - 选择对象 - 接触到线条的



注意：当框选原理图的元件时，不会自动框选到元件在画布显示的属性。

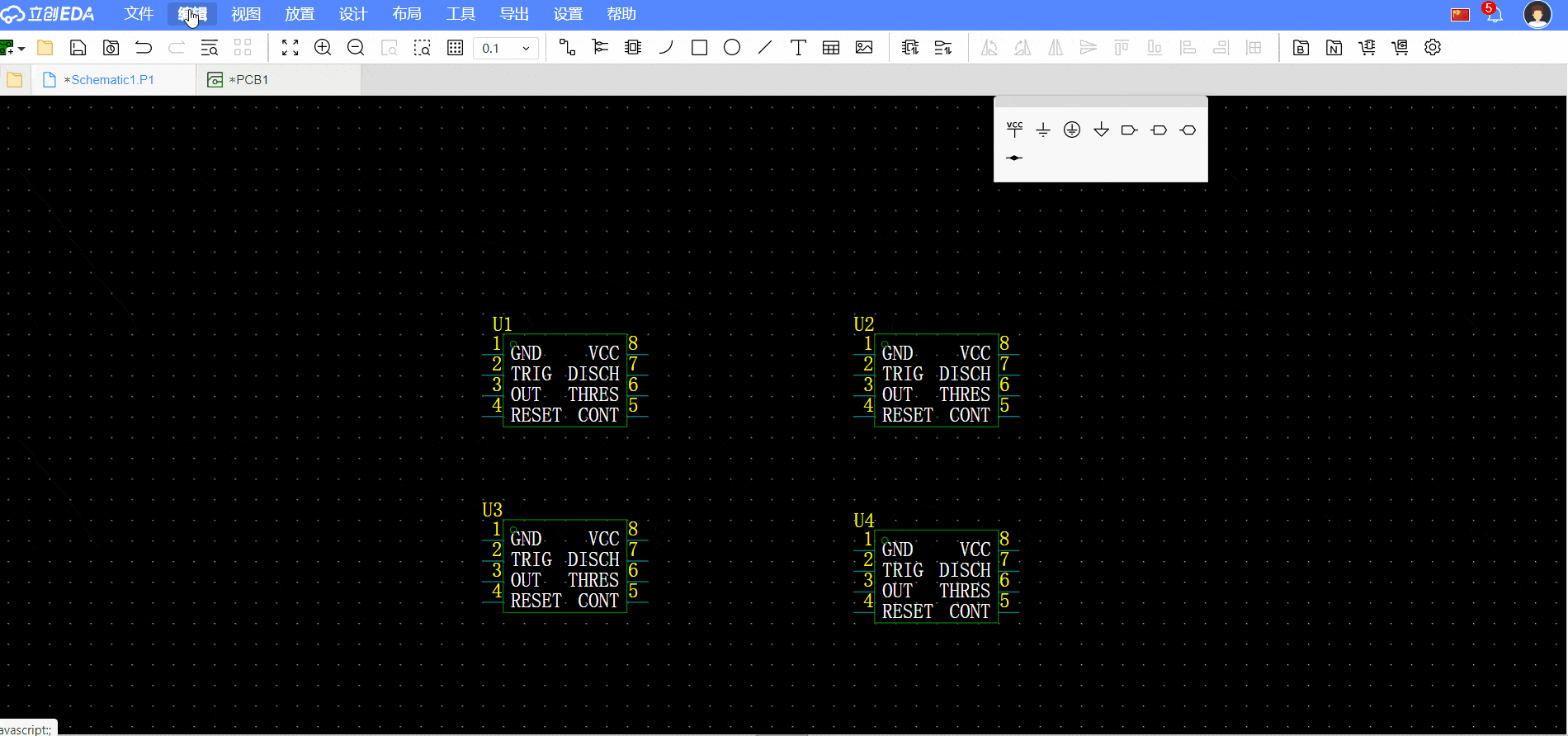

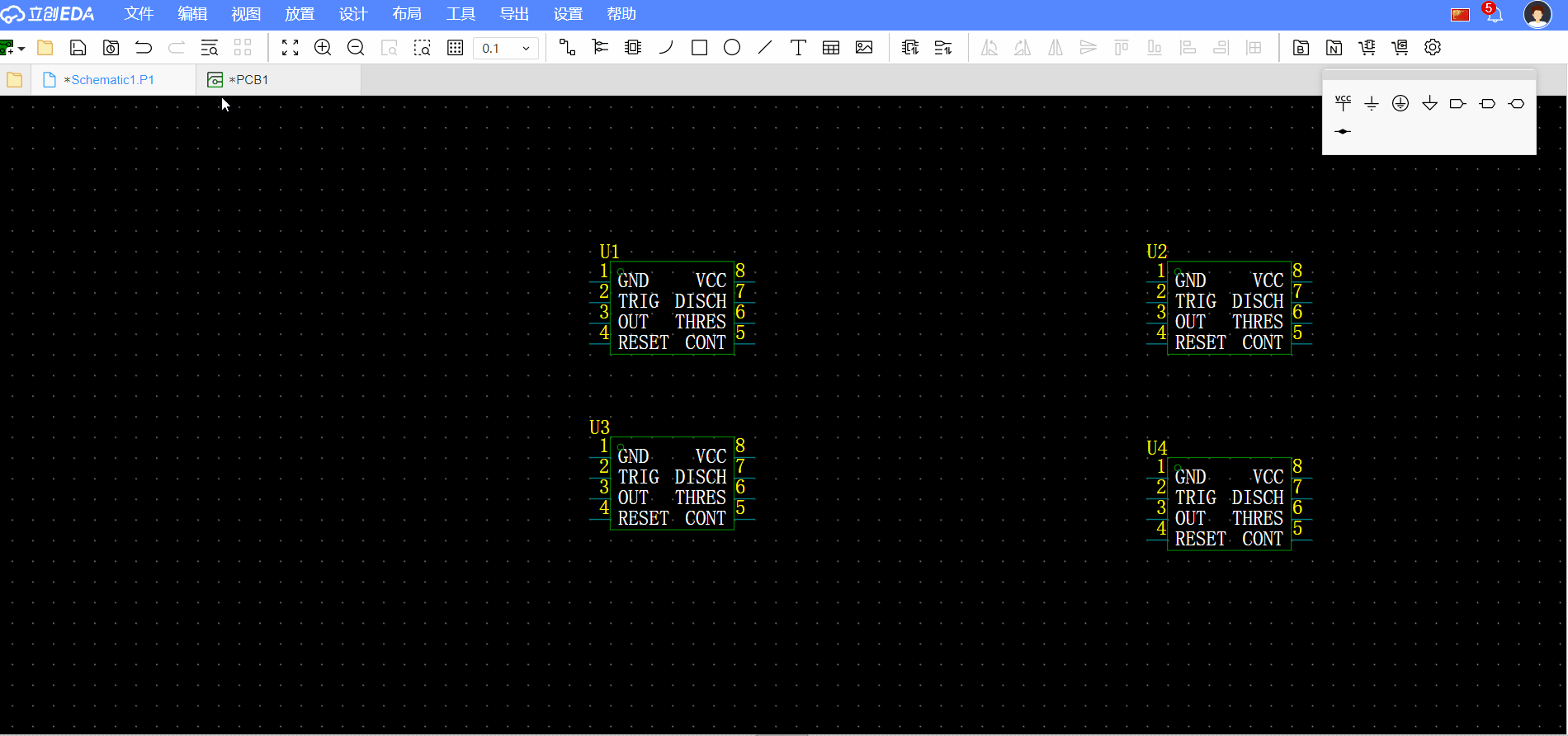

09. 阵列对象

操作步骤：

• 选择一个对象 - 顶部菜单 - 编辑 - 阵列对象


在弹窗中输入需要阵列的行和列，还有1行距和列距，这里的行距单位默认为inch，不可修改。填写完信息后点击确定，即可将符号按照填写的数值进行阵列排序。

支持预览阵列的效果，也可以通过鼠标调整阵列的间距

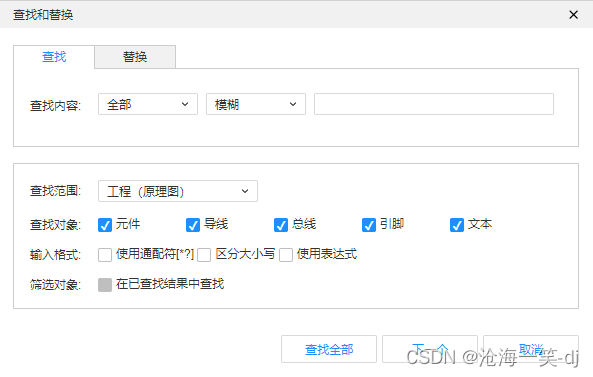

10. 查找

在原理图中查找元件、导线、总线、符号、文本、引脚等，

操作步骤:

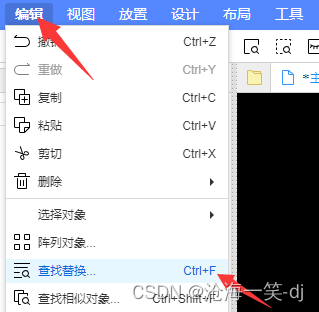

• 顶部菜单 - 编辑 - 查找替换
• 快捷键CTRL + F

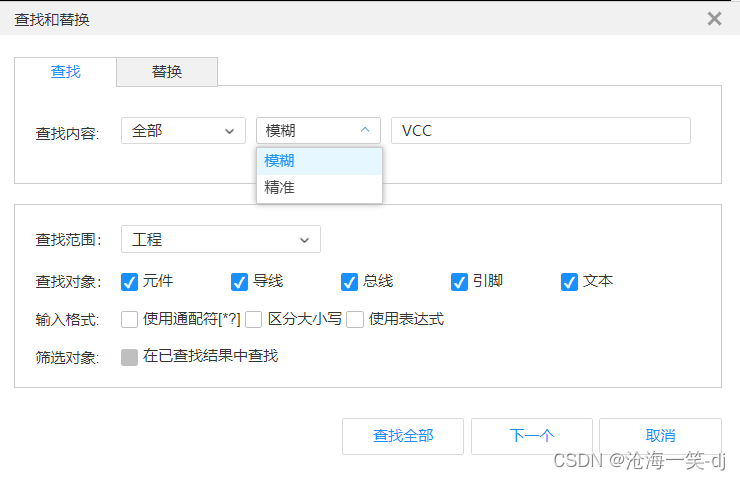

2、输入需要查找的内容后，可以选择模糊或者精准；精准查找会查找完全相等的内容。模糊查找会查找到包含输出文本的内容

3、选择查找的内容。

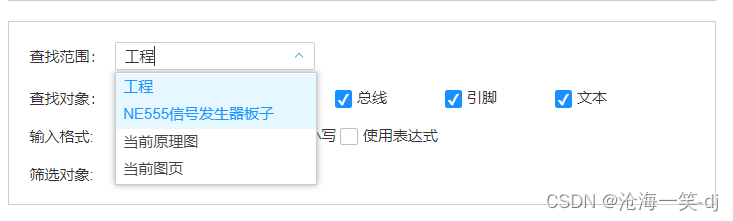

4、查找的范围。

5、查找的对象、格式。

• 使用通配符。勾选后文本输入框均支持通配符 * 或 ?。比如搜索位号：BAT? 或者 BAT*，可以把全部 BTA 开头的位号都搜索出来。* 可以用来代替零个、单个或多个字符，而 ？ 仅可以使用代替一个字符。
• 区分大小写。根据大小写的不同进行查找。比如查询：max232 和 MAX232 是两个不同搜索词。
• 使用表达式。支持文本输入框输入正则表达式进行字符匹配。比如查找：/u/, 则可以查找出全部带 u 的属性。
  具体正则表达式的用法请查看：https://www.w3school.com.cn/js/js_regexp.asp

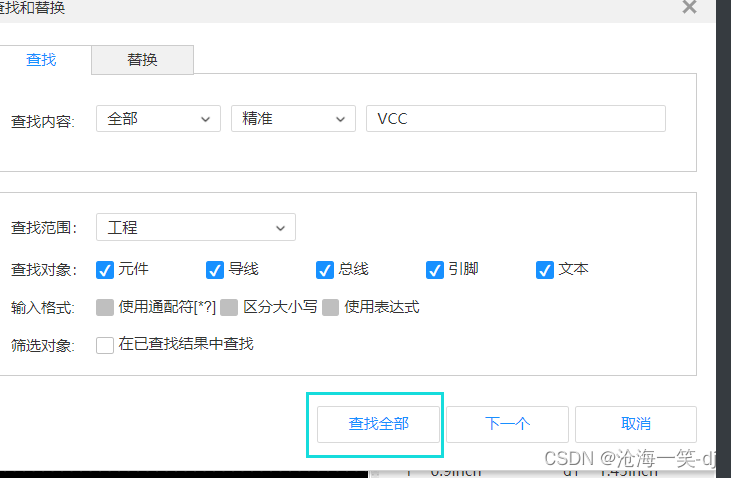

6、点击查找全部。

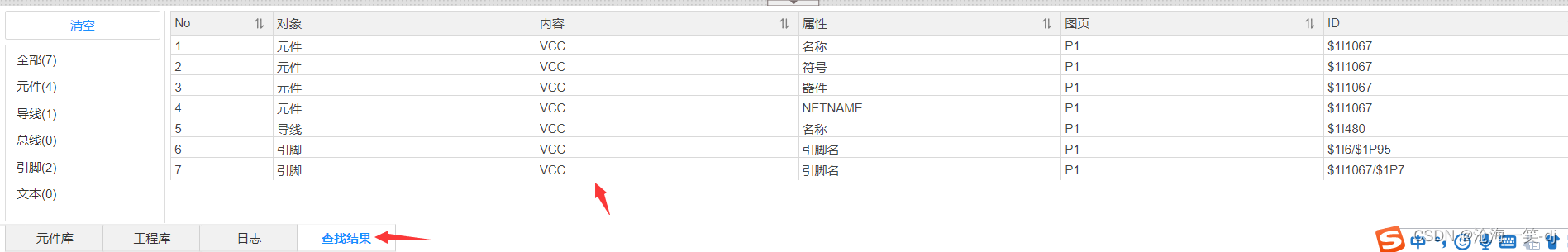

就能在底部的菜单栏看到查找的结果了

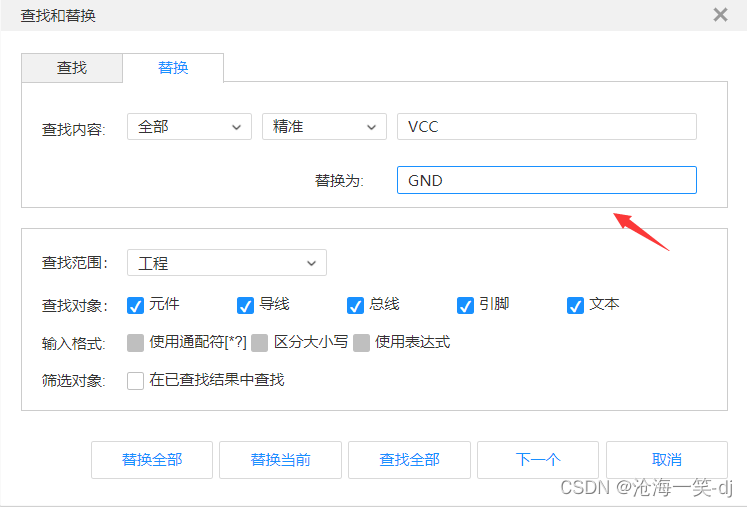

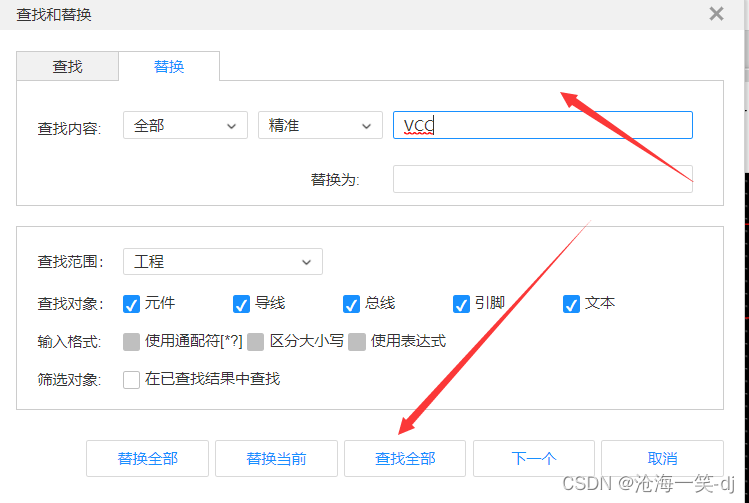

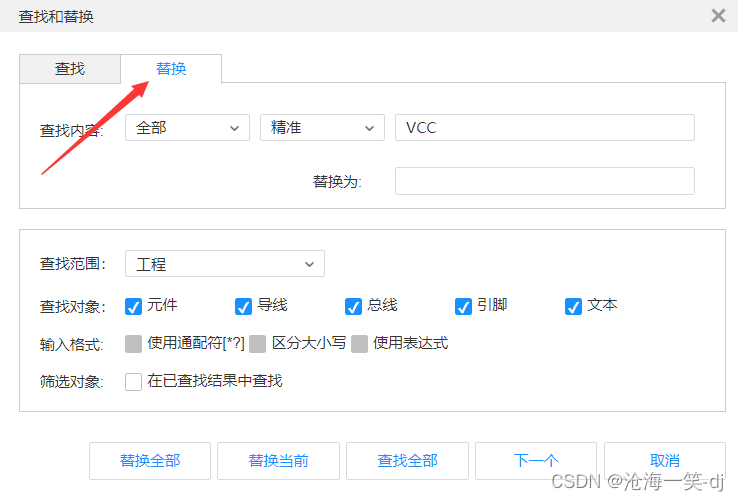

11. 替换

将查找的结果替换，操作基本和查找相似。

替换的顺序逻辑为**：查找后再替换**。

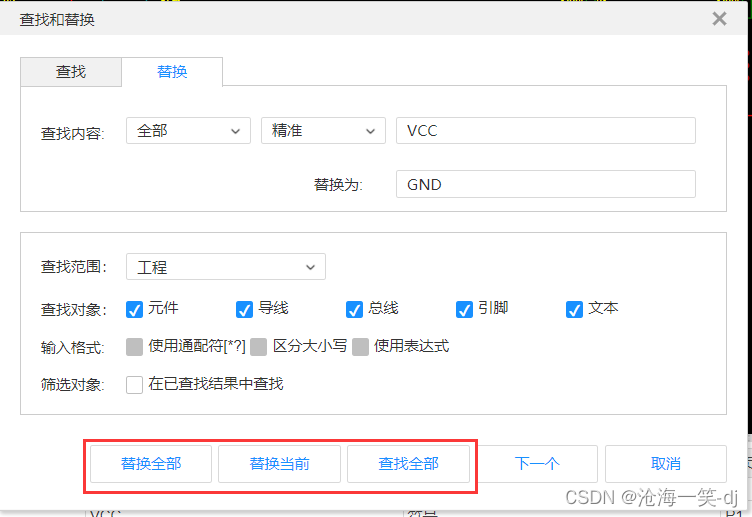

1、输入想要查找的内容。

2、输入要替换的内容。

替换全部：替换工程下所有的查找的内容；

替换当前：只替换当前选中的内容；

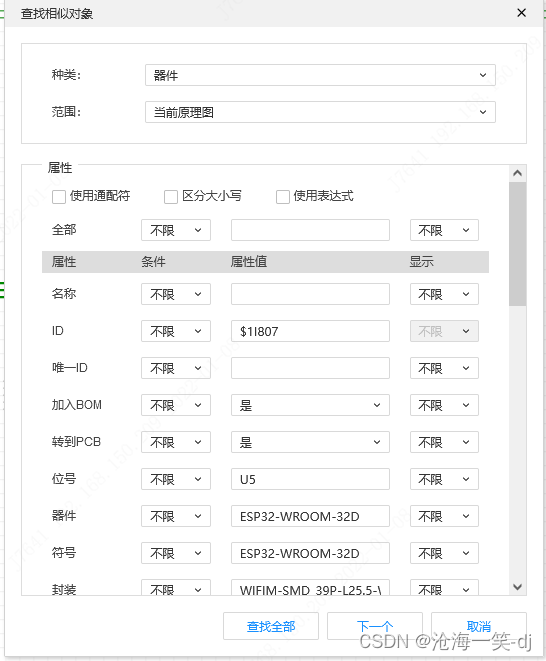

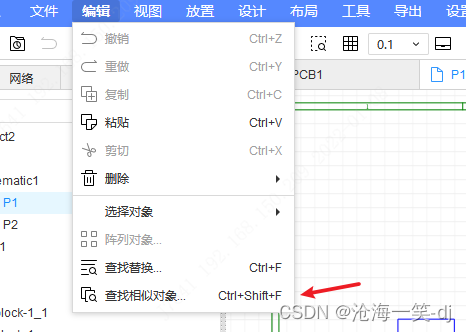

12. 查找相似对象

嘉立创EDA提供了查找和查找相似对象两个查找工具，可以非常方便地进行查找对象。

操作入口：

• 顶部菜单 - 编辑 - 查找相似对象
• 画布选中图元，右键菜单 - 查找相似对象
• 快捷键 CTRL> + SHIFT> + F


通过右键打开的查找相似对象会自动选择该图元类型和填写对应的属性参数。

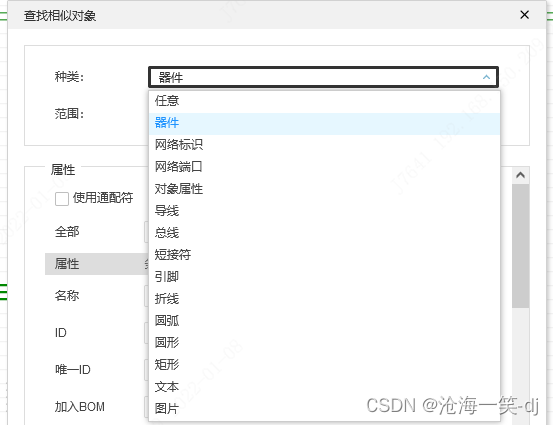

种类：支持了原理图里面全部的图元类型，和元件的属性

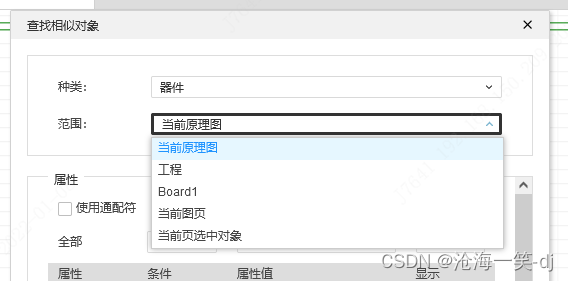

范围：支持设置查找的范围，当前图页，当前原理图，全部原理图，选中的图元中查找等

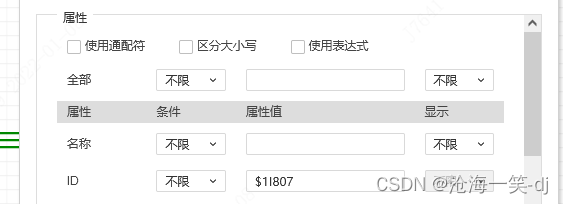

属性：设置查找的条件和规则。

• 使用通配符。勾选后文本输入框均支持通配符 * 或 ?。比如搜索位号：BAT? 或者 BAT*，可以把全部 BTA 开头的位号都搜索出来。* 可以用来代替零个、单个或多个字符，而 ？ 仅可以使用代替一个字符。
• 区分大小写。根据大小写的不同进行查找。比如查询：max232 和 MAX232 是两个不同搜索词。
• 使用表达式。支持文本输入框输入正则表达式进行字符匹配。比如查找：/u/, 则可以查找出全部带 u 的属性。
  具体正则表达式的用法请查看：https://www.w3school.com.cn/js/js_regexp.asp
