01. STM32概述

STM32是一款由意法半导体（STMicroelectronics，简称ST）公司制造的微控制器（MCU），它基于ARM Cortex-M内核设计，专为要求高性能、低成本、低功耗的嵌入式应用而设计。以下是对STM32的详细介绍：

产品概述

• 内核：STM32采用了ARM Cortex-M系列内核，包括M0、M0+、M3、M4和M7等多种系列，能够满足不同应用场景的需求。
• 特点：高性能、低成本、低功耗、可裁剪，这些特点使得STM32在嵌入式开发领域具有广泛的应用前景。
• 应用领域：STM32微控制器广泛应用于工业自动化、汽车电子、消费电子、物联网、无人机、嵌入式设备等多个领域。

产品系列

STM32系列微控制器按照内核架构和性能特点可以分为多个系列，主要包括：

• 主流产品：如STM32F0、STM32F1、STM32F3等，适用于一般的嵌入式应用。
• 超低功耗产品：如STM32L0、STM32L1、STM32L4等，专为低功耗设计，适用于对功耗要求较高的应用。
• 高性能产品：如STM32F2、STM32F4、STM32F7、STM32H7等，具有更高的处理速度和更强的外设功能，适用于需要高性能的应用场景。

技术特点

• 高性能：STM32微控制器的主频可达72MHz以上，能够满足各种高速数据处理需求。
• 丰富的外设资源：STM32集成了GPIO、USART、SPI、I2C等多种外设资源，可满足各种通信和控制需求。
• 低功耗：STM32采用了先进的低功耗技术，如休眠模式、待机模式等，可大幅降低功耗。
• 易用的开发工具：STM32提供了丰富的开发工具，如Keil、IAR等，支持多种编程语言（如C、C++、汇编等），方便开发人员进行开发和调试。

02. 串口通讯协议简介

串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，因为它简单便捷，因此大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。

在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设；STM32HAL库则是在寄存器与用户代码之间的软件层。对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

下面我们分别对串口通讯协议的物理层及协议层进行讲解。

物理层

串口通讯的物理层有很多标准及变种，我们主要讲解RS-232标准 ，RS-232标准主要规定了信号的用途、通讯接口以及信号的电平标准。

协议层

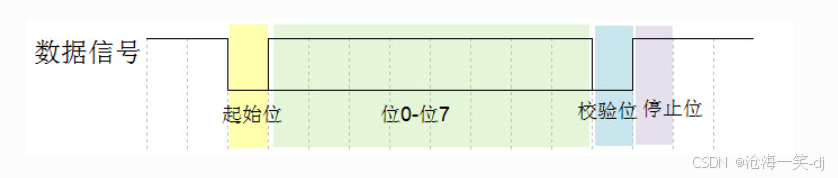

串口通讯的数据包由发送设备通过自身的TXD接口传输到接收设备的RXD接口。在串口通讯的协议层中，规定了数据包的内容， 它由启始位、主体数据、校验位以及停止位组成，通讯双方的数据包格式要约定一致才能正常收发数据

波特率

本章中主要讲解的是串口异步通讯，异步通讯中由于没有时钟信号(如前面讲解的DB9接口中是没有时钟信号的)， 所以两个通讯设备之间需要约定好波特率，即每个码元的长度，以便对信号进行解码， 图20_6 中用虚线分开的每一格就是代表一个码元。常见的波特率为4800、9600、115200等。

通讯的起始和停止信号

串口通讯的一个数据包从起始信号开始，直到停止信号结束。数据包的起始信号由一个逻辑0的数据位表示，而数据包的停止信号可由0.5、1、1.5或2个逻辑1的数据位表示，只要双方约定一致即可。

有效数据

在数据包的起始位之后紧接着的就是要传输的主体数据内容，也称为有效数据，有效数据的长度常被约定为5、6、7或8位长。

数据校验

在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可以在传输过程加上校验位来解决这个问题。校验方法有奇校验(odd)、偶校验(even)、0校验(space)、1校验(mark)以及无校验(noparity)。

奇校验要求有效数据和校验位中“1”的个数为奇数，比如一个8位长的有效数据为：01101001，此时总共有4个“1”，为达到奇校验效果，校验位为“1”，最后传输的数据将是8位的有效数据加上1位的校验位总共9位。

偶校验与奇校验要求刚好相反，要求帧数据和校验位中“1”的个数为偶数，比如数据帧：11001010，此时数据帧“1”的个数为4个，所以偶校验位为“0”。

0校验是不管有效数据中的内容是什么，校验位总为“0”，1校验是校验位总为“1”。

03. STM32的USART简介

通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于USART还有一个UART(Universal Asynchronous Receiver and Transmitter)，它是在USART基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是UART。

串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数据信息、停止信息，可能还有校验信息。USART就是对这些传输参数有具体规定，当然也不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。

USART满足外部设备对工业标准NRZ异步串行数据格式的要求，并且使用了小数波特率发生器，可以提供多种波特率，使得它的应用更加广泛。USART支持同步单向通信和半双工单线通信；还支持局域互连网络LIN、智能卡(SmartCard)协议与lrDA(红外线数据协会) SIR ENDEC规范。

USART支持使用DMA，可实现高速数据通信，有关DMA具体应用将在DMA章节作具体讲解。

USART在STM32应用最多莫过于“打印”程序信息，一般在硬件设计时都会预留一个USART通信接口连接电脑，用于在调试程序是可以把一些调试信息“打印”在电脑端的串口调试助手工具上，从而了解程序运行是否正确、如果出错哪具体哪里出错等等。

04. USART功能框图

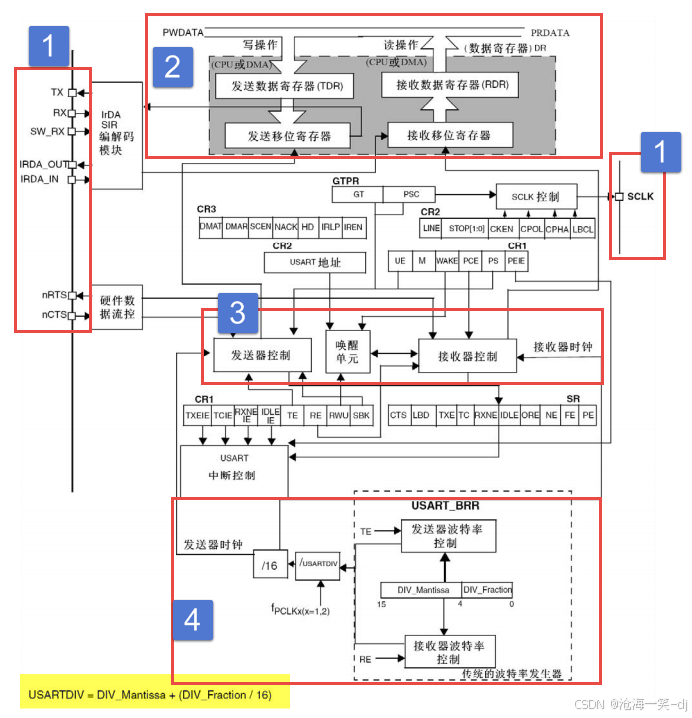

USART的功能框图包含了USART最核心内容，掌握了功能框图，对USART就有一个整体的把握， 在编程时就思路就非常清晰。USART功能框图如下图所示。

① 功能引脚

TX：发送数据输出引脚。

RX：接收数据输入引脚。

SW_RX：数据接收引脚，只用于单线和智能卡模式，属于内部引脚，没有具体外部引脚。

nRTS：请求以发送(Request To Send)，n表示低电平有效。如果使能RTS流控制，当USART接收器准备好接收新数据时就会将nRTS变成低电平；当接收寄存器已满时，nRTS将被设置为高电平。该引脚只适用于硬件流控制。

nCTS：清除以发送(Clear To Send)，n表示低电平有效。如果使能CTS流控制，发送器在发送下一帧数据之前会检测nCTS引脚，如果为低电平，表示可以发送数据，如果为高电平则在发送完当前数据帧之后停止发送。该引脚只适用于硬件流控制。

SCLK：发送器时钟输出引脚。这个引脚仅适用于同步模式。

STM32F103ZET6芯片的USART引脚

引脚	APB2总线	APB1总线
	USART1	USART2	USART3	UART4	UART5
TX	PA9	PA2	PB10	PC10	PC12
RX	PA10	PA3	PB11	PC11	PD2
SCLK	PA8	PA4	PB12
nCTS	PA11	PA0	PB13
nRTS	PA12	PA1	PB14

STM32F103ZET6系统控制器有三个USART和两个UART，其中USART1和时钟来源于APB2总线时钟，其最大频率为72MHz，其他四个的时钟来源于APB1总线时钟，其最大频率为36MHz。UART只是异步传输功能，所以没有SCLK、nCTS和nRTS功能引脚。

② 数据寄存器

USART数据寄存器(USART_DR)只有低9位有效，并且第9位数据是否有效要取决于USART控制寄存器1(USART_CR1)的M位设置，当M位为0时表示8位数据字长，当M位为1表示9位数据字长，我们一般使用8位数据字长。

USART_DR包含了已发送的数据或者接收到的数据。USART_DR实际是包含了两个寄存器，一个专门用于发送的可写TDR，一个专门用于接收的可读RDR。当进行发送操作时，往USART_DR写入数据会自动存储在TDR内；当进行读取操作时，向USART_DR读取数据会自动提取RDR数据。

TDR和RDR都是介于系统总线和移位寄存器之间。串行通信是一个位一个位传输的，发送时把TDR内容转移到发送移位寄存器，然后把移位寄存器数据每一位发送出去，接收时把接收到的每一位顺序保存在接收移位寄存器内然后才转移到RDR。

USART支持DMA传输，可以实现高速数据传输。

③ 控制器

USART有专门控制发送的发送器、控制接收的接收器，还有唤醒单元、中断控制等等。使用USART之前需要向USART_CR1寄存器的UE位置1使能USART，UE位用来开启供给给串口的时钟。发送或者接收数据字长可选8位或9位，由USART_CR1的M位控制。

发送器

当USART_CR1寄存器的发送使能位TE置1时，启动数据发送，发送移位寄存器的数据会在TX引脚输出，低位在前，高位在后。如果是同步模式SCLK也输出时钟信号。

一个字符帧发送需要三个部分：起始位+数据帧+停止位。起始位是一个位周期的低电平，位周期就是每一位占用的时间；数据帧就是我们要发送的8位或9位数据，数据是从最低位开始传输的；停止位是一定时间周期的高电平。

停止位时间长短是可以通过USART控制寄存器2(USART_CR2)的STOP[1:0]位控制，可选0.5个、1个、1.5个和2个停止位。默认使用1个停止位。2个停止位适用于正常USART模式、单线模式和调制解调器模式。0.5个和1.5个停止位用于智能卡模式。

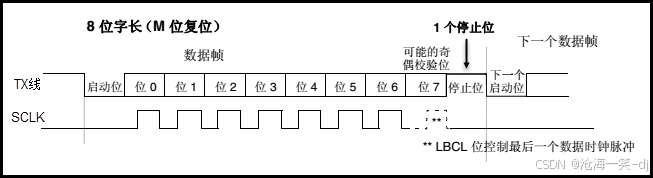

当选择8位字长，使用1个停止位时，具体发送字符时序图见下图所示。

当发送使能位TE置1之后，发送器开始会先发送一个空闲帧(一个数据帧长度的高电平)，接下来就可以往USART_DR寄存器写入要发送的数据。在写入最后一个数据后，需要等待USART状态寄存器(USART_SR)的TC位为1，表示数据传输完成，如果USART_CR1寄存器的TCIE位置1，将产生中断。

在发送数据时，编程的时候有几个比较重要的标志位我们来总结下。

名称	描述
TE	发送使能
TXE	发送寄存器为空，发送单个字节的时候使用
TC	发送完成，发送多个字节数据的时候使用
TXIE	发送完成中断使能

接收器

如果将USART_CR1寄存器的RE位置1，使能USART接收，使得接收器在RX线开始搜索起始位。在确定到起始位后就根据RX线电平状态把数据存放在接收移位寄存器内。接收完成后就把接收移位寄存器数据移到RDR内，并把USART_SR寄存器的RXNE位置1，同时如果USART_CR2寄存器的RXNEIE置1的话可以产生中断。

在接收数据时，编程的时候有几个比较重要的标志位我们来总结下。

名称	描述
RE	接收使能
RXNE	读数据寄存器非空
RXNEIE	发送完成中断使能

④ 小数波特率生成

波特率指数据信号对载波的调制速率，它用单位时间内载波调制状态改变次数来表示，单位为波特。比特率指单位时间内传输的比特数，单位bit/s(bps)。对于USART波特率与比特率相等，以后不区分这两个概念。波特率越大，传输速率越快。

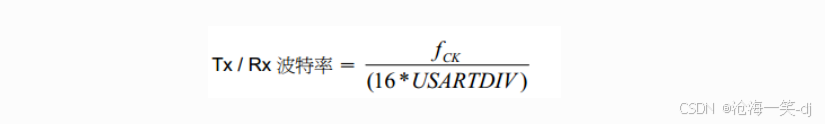

USART的发送器和接收器使用相同的波特率。计算公式如下：

其中，fPLCK为USART时钟， USARTDIV是一个存放在波特率寄存器(USART_BRR)的一个无符号定点数。其中DIV_Mantissa[11:0]位定义USARTDIV的整数部分，DIV_Fraction[3:0]位定义USARTDIV的小数部分。

例如：DIV_Mantissa=24(0x18)，DIV_Fraction=10(0x0A)，此时USART_BRR值为0x18A；那么USARTDIV的小数位10/16=0.625；整数位24，最终USARTDIV的值为24.625。

如果知道USARTDIV值为27.68，那么DIV_Fraction=16*0.68=10.88，最接近的正整数为11，所以DIV_Fraction[3:0]为0xB；DIV_Mantissa=整数(27.68)=27，即为0x1B。

波特率的常用值有2400、9600、19200、115200。下面以实例讲解如何设定寄存器值得到波特率的值。

我们知道USART1使用APB2总线时钟，最高可达72MHz，其他USART的最高频率为36MHz。 我们选取USART1作为实例讲解，即fPLCK=72MHz。为得到115200bps的波特率，此时：

解得USARTDIV=39.0625，可算得DIV_Fraction=0.0625*16=1=0x01，DIV_Mantissa=39=0x27，即应该设置USART_BRR的值为0x271。

校验控制

STM32F103系列控制器USART支持奇偶校验。当使用校验位时，串口传输的长度将是8位的数据帧加上1位的校验位总共9位，此时USART_CR1寄存器的M位需要设置为1，即9数据位。将USART_CR1寄存器的PCE位置1就可以启动奇偶校验控制，奇偶校验由硬件自动完成。启动了奇偶校验控制之后，在发送数据帧时会自动添加校验位，接收数据时自动验证校验位。接收数据时如果出现奇偶校验位验证失败，会见USART_SR寄存器的PE位置1，并可以产生奇偶校验中断。

使能了奇偶校验控制后，每个字符帧的格式将变成：起始位+数据帧+校验位+停止位。

中断控制

USART有多个中断请求事件，具体见表 20‑4。

表 20‑4 USART中断请求

中断事件	事件标志	使能控制位
发送数据寄存器为空	TXE	TXEIE
CTS标志	CTS	CTSIE
发送完成	TC	TCIE
准备好读取接收到的数据	RXNE	RXNEIE
检测到上溢错误	ORE	RXNEIE
检测到空闲线路	IDLE	IDLEIE
奇偶校验错误	PE	PEIE
断路标志	LBD	LBDIE
多缓冲通信中的噪声标志、上溢错误和帧错误	NF/ORE/FE	EIE
