【鸿蒙开发】Hi3861学习笔记-Hi-12F简介

00. 目录

01. Hi-12F简介

Hi-12F 是由深圳市安信可科技有限公司开发的 Wi-Fi 模块。可广泛应用于智能家居、智能安防、智慧城市等物联网相关智能终端产品。

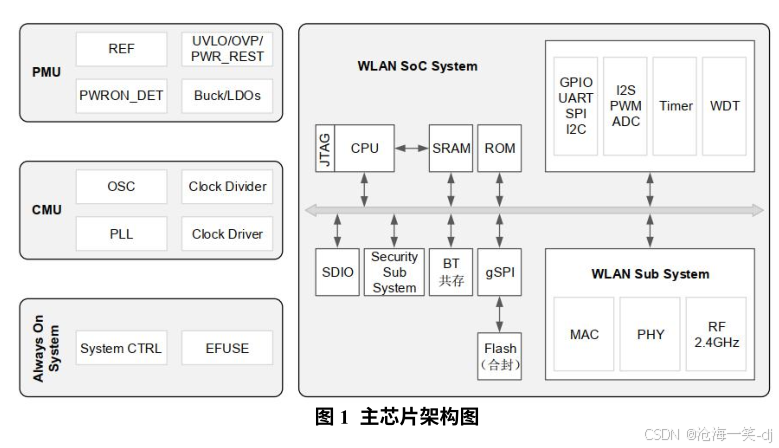

Hi-12F 模块搭载 Hi3861V100 核心处理器芯片。该芯片是一款高度集成的 2.4GHz 低功耗SoC WiFi 芯片,集成了 IEEE 802.11b/g/n 基带和 RF 电路,RF 电路包括功率放大器 PA、低噪声放大器 LNA、 RF balun、天线开关以及电源管理等模块;支持 20MHz 标准带宽和 5MHz/10MHz 窄带宽,提供最大 72.2Mbit/s 物理层速率。芯片 WiFi 基带支持正交频分复用(OFDM)技术,并向下兼容直接序列扩频(DSSS)和补码键控(CCK) 技术,支持 IEEE 802.11 b/g/n 协议的各种数据速率。

Hi-12F 模块的 Hi3861V100 芯片同时集成高性能 32bit 微处理器、硬件安全引擎以及丰富的外设接口,外设接口包括 SPI、UART、I2C、PWM、GPIO 和多路 ADC,同时支持高速 SDIO2.0 Slave 接口,最高时钟可达 50MHz;芯片内置 SRAM 和 Flash,可独立运行,
并支持在 Flash 上运行程序。

Hi-12F 模块支持 Huawei LiteOS 和第三方组件,并配套提供开放、易用的开发和调试运行环境。
在这里插入图片描述

02. Hi-12F特性

 1×1 2.4GHz 频段(ch1~ch14)

 支持 IEEE802.11b/g/n 单天线所有的数据速率

 支持最大速率:72.2Mbps@HT20 MCS7

 支持 STBC

 支持 Short-GI

 支持 STA 和 AP 形态,作为 AP 时最大支持 6 个 STA 接入

 支持 WFAWPA/WPA2 personal、WPS2.0

 高性能 32bit 微处理器,最大工作频率 160MHz。

 内嵌 SRAM 352KB、ROM 288KB,内嵌 2MB Flash

 内部集成 EFUSE,支持安全存储、安全启动、硬件 ID

 支持 256 节点 Mesh 组网

 支持 AT 指令,可快速上手

 开放操作系统 Huawei LiteOS,提供开放、高效、安全的系统开发、运行环境

 模组采用 SMD-22 封装

 支持 UART/SPI/I2C/GPIO/ADC/PWM/I2S/SDIO 接口

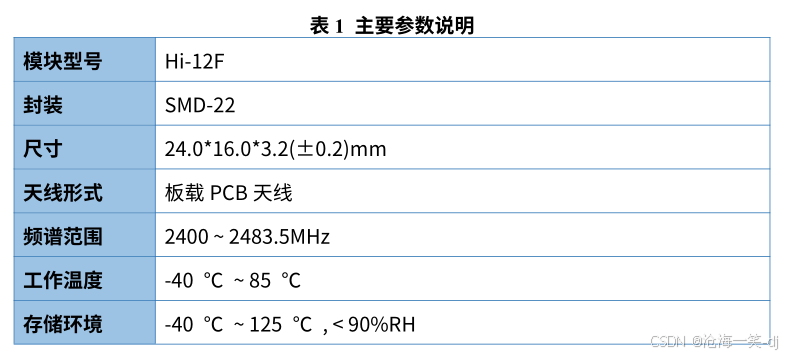

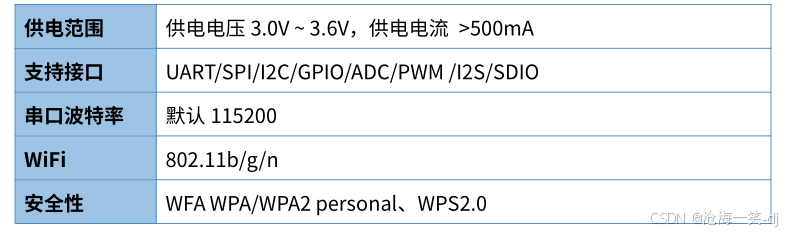

03. Hi-12F主要参数

在这里插入图片描述

在这里插入图片描述

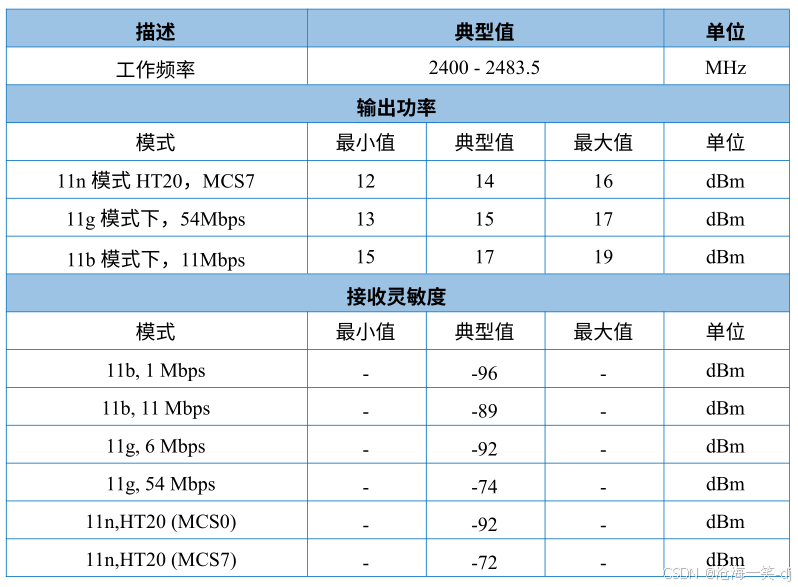

04. Hi-12F WIFI 射频性能

在这里插入图片描述

05. Hi-12F 外观尺寸

在这里插入图片描述

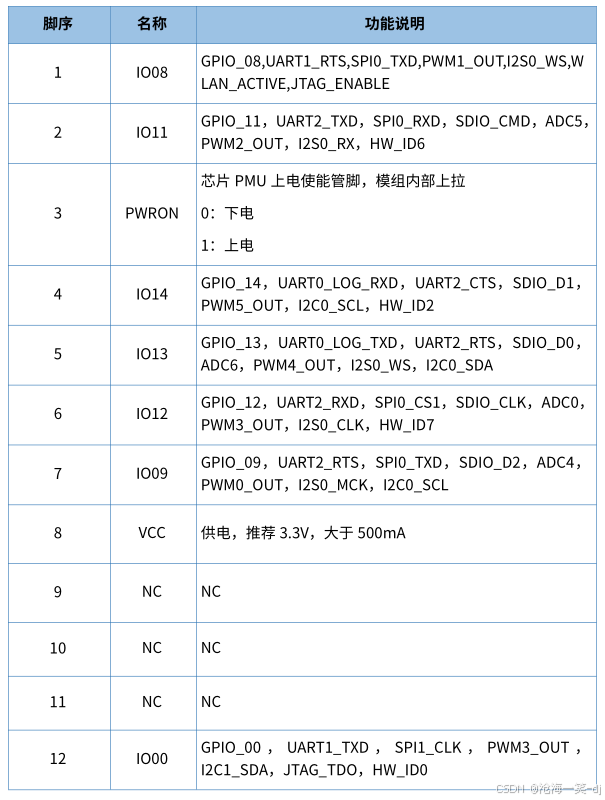

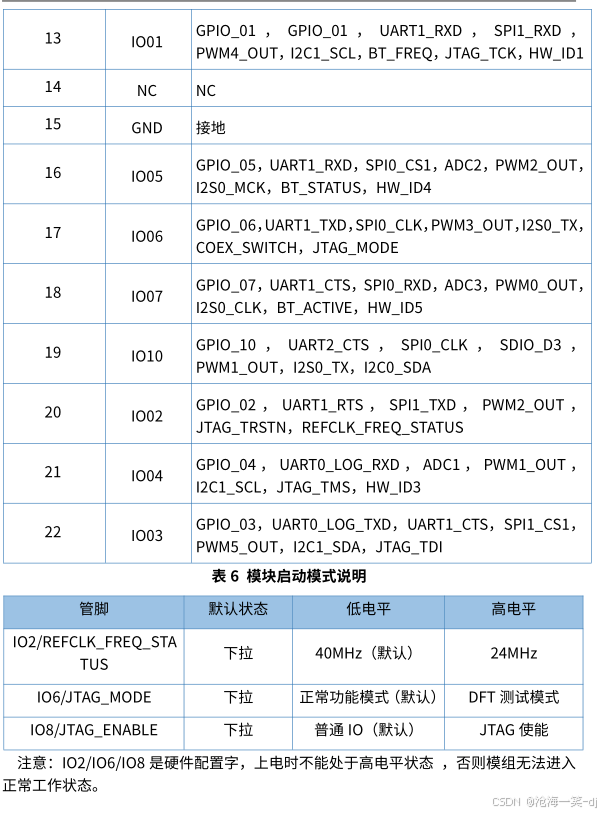

06. Hi-12F管脚定义

Hi-12F 系列模组共接出 22 个接口,如管脚示意图,管脚功能定义表是接口定义。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

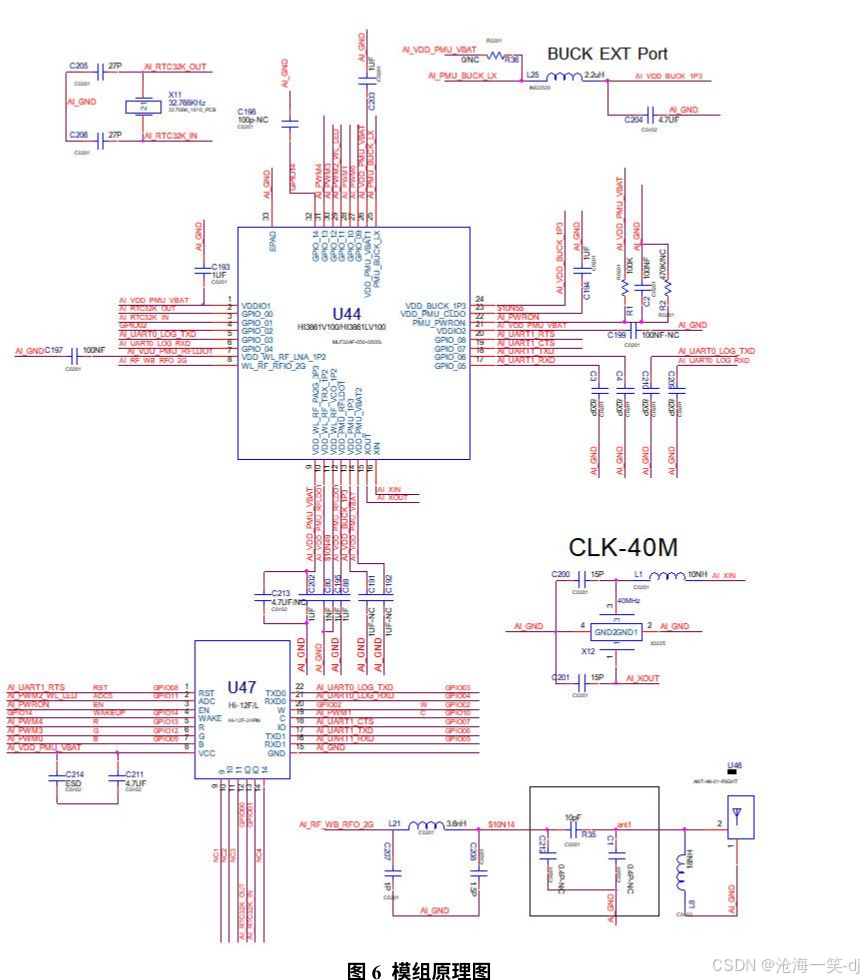

07. Hi-12F 原理图

在这里插入图片描述

08. 附录

官方官网:https://www.ai-thinker.com
开发DOCS:https://docs.ai-thinker.com
官方论坛:http://bbs.ai-thinker.com
