深度解析滚珠丝杆升降机原理

在现代工业领域，滚珠丝杆升降机作为一种重要的升降设备，被广泛应用于自动化生产线、机械加工设备、仓储物流系统等诸多场景。它凭借高精度、高承载能力和高效的传动性能，为各类工业运作提供了稳定可靠的支撑。今天，我们就来深入探究一下滚珠丝杆升降机的工作原理。

一、基本结构

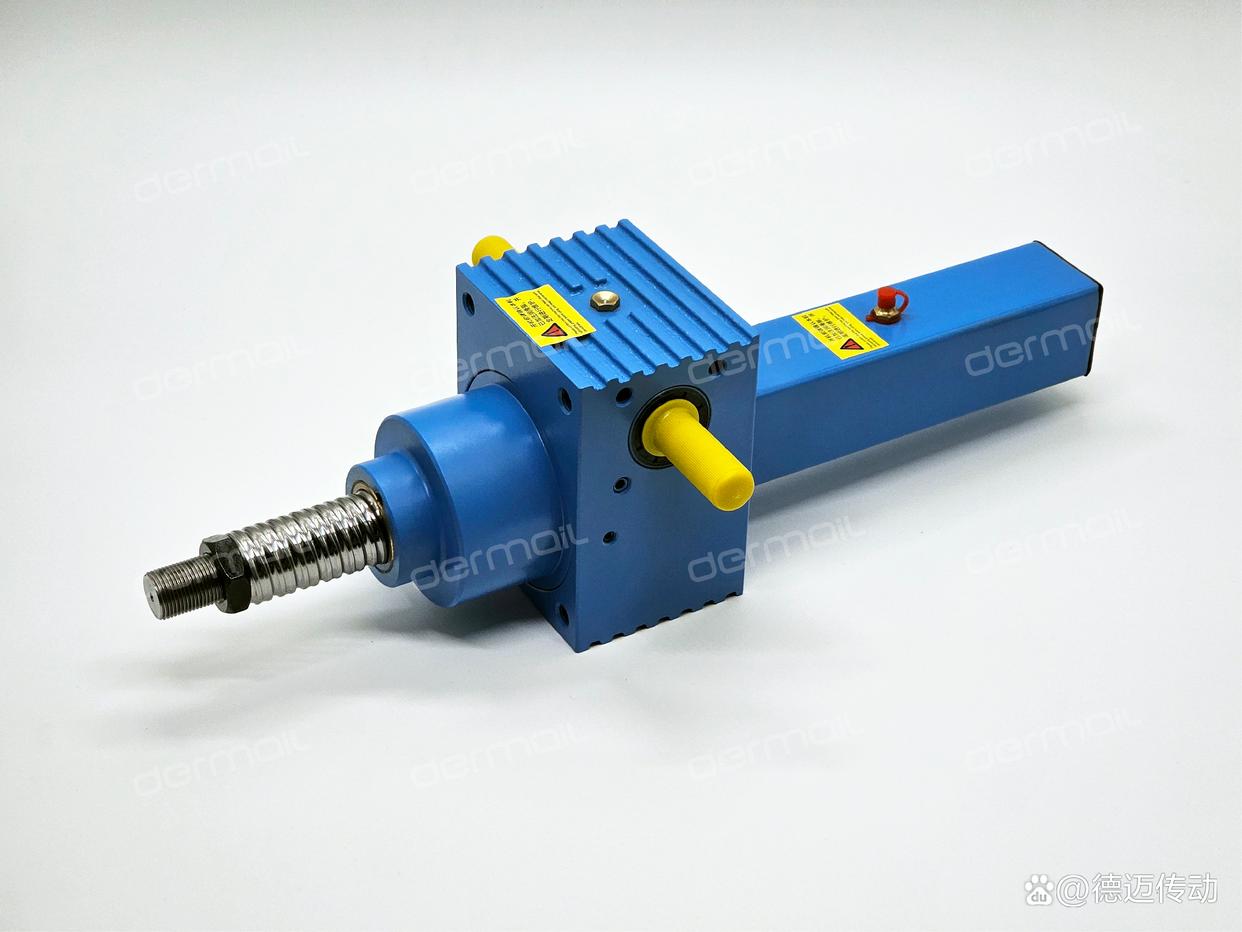

滚珠丝杆升降机主要由电机、减速机、滚珠丝杆副、螺母座、导向装置、机座等部分组成。其中，滚珠丝杆副是核心部件，它由丝杆、螺母以及在丝杆和螺母之间循环滚动的滚珠构成。丝杆通常采用高强度合金钢制造，表面经过精密加工和热处理，以确保其精度和耐磨性。螺母内部有特殊的滚道设计，滚珠在滚道内循环运动，实现丝杆与螺母之间的相对运动。减速机则用于降低电机的输出转速，同时增大扭矩，使电机能够更好地驱动丝杆工作。导向装置一般采用直线导轨或导杆，其作用是保证螺母座在升降过程中的平稳性和直线度，防止螺母座发生偏移或晃动。

二、工作原理

滚珠丝杆升降机的工作原理基于螺旋传动原理。当电机通过减速机输出旋转运动时，驱动丝杆开始转动。由于螺母与丝杆之间存在滚珠，滚珠在丝杆和螺母的滚道内滚动，从而将丝杆的旋转运动转化为螺母的直线运动。具体来说，当丝杆转动时，滚珠在丝杆的螺纹滚道内做圆周运动，同时沿着螺母的滚道循环滚动。在这个过程中，螺母受到滚珠的推动，沿着丝杆的轴线方向做直线升降运动。为了保证滚珠能够持续循环运动，螺母上设有回流装置，使滚珠在完成一段行程后能够顺利返回起始位置，继续参与传动。

三、优势原理体现

相比传统的滑动丝杆升降机，滚珠丝杆升降机的优势在其工作原理中得以充分体现。首先，滚珠丝杆副采用滚动摩擦代替滑动摩擦，大大降低了摩擦力，提高了传动效率。一般情况下，滚珠丝杆升降机的传动效率可达 90% 以上，而滑动丝杆升降机的传动效率通常只有 30% - 50%。这意味着在相同的工作条件下，滚珠丝杆升降机能够以更小的功率消耗完成相同的工作任务，从而降低了能源成本。其次，由于滚珠丝杆的制造精度极高，配合高精度的螺母和导向装置，使得滚珠丝杆升降机能够实现非常精确的定位和运动控制。其定位精度可达到 ±0.002mm，重复定位精度可达 ±0.001mm，这对于一些对精度要求苛刻的应用场景，如半导体制造、精密测量设备等至关重要。此外，滚珠丝杆升降机的承载能力也较强，通过合理设计滚珠的直径、数量以及丝杆和螺母的结构尺寸，可以满足不同负载要求的工作场景。

四、应用案例及原理实践

以自动化生产线中的物料搬运为例，滚珠丝杆升降机常用于将物料从一个高度精确地提升或下降到另一个高度。在这个过程中，电机通过减速机驱动丝杆转动，螺母带动承载物料的平台做直线升降运动。由于滚珠丝杆升降机的高精度和高稳定性，能够确保物料在搬运过程中准确无误地到达指定位置，提高了生产线的运行效率和产品质量。在仓储物流系统中，滚珠丝杆升降机可用于自动堆垛机，实现货物的快速、准确堆垛和存取。通过智能化控制系统，根据货物的存储位置和需求，精确控制滚珠丝杆升降机的升降运动，大大提高了仓储空间的利用率和物流运作的效率。

滚珠丝杆升降机以其独特的结构和工作原理，在现代工业生产中发挥着不可或缺的作用。了解其原理，不仅有助于我们更好地选择和使用这种设备，也为相关技术的创新和发展提供了理论基础。随着科技的不断进步，相信滚珠丝杆升降机将在更多领域得到应用，并不断实现技术突破，为工业现代化进程贡献更大的力量。
