在这里插入图片描述

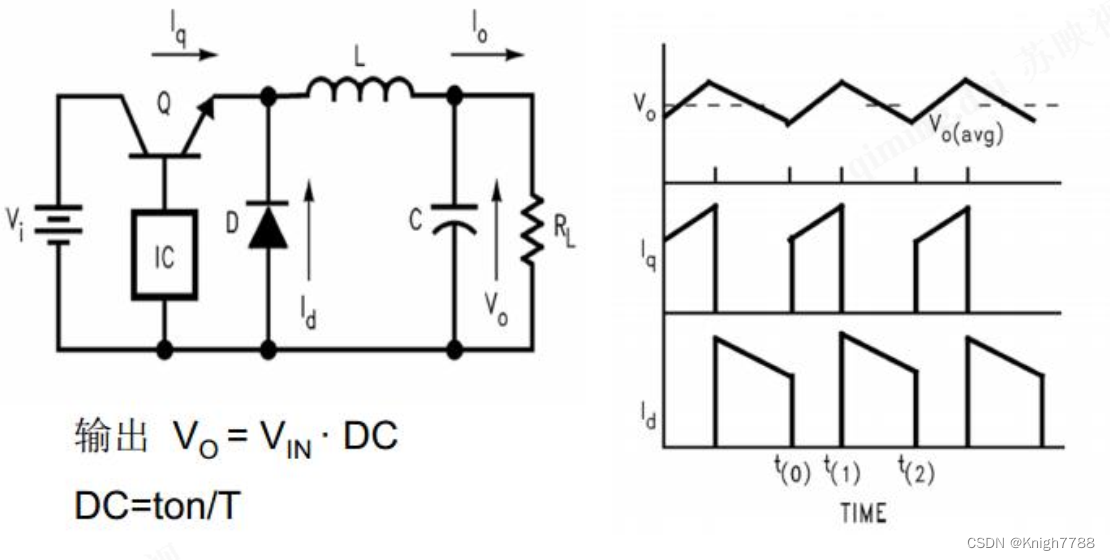

当开关开通时，电流是斜线上升；
开关关断时，电感、负载、二极管、形成自然的续流回路，电流开始线性减少；

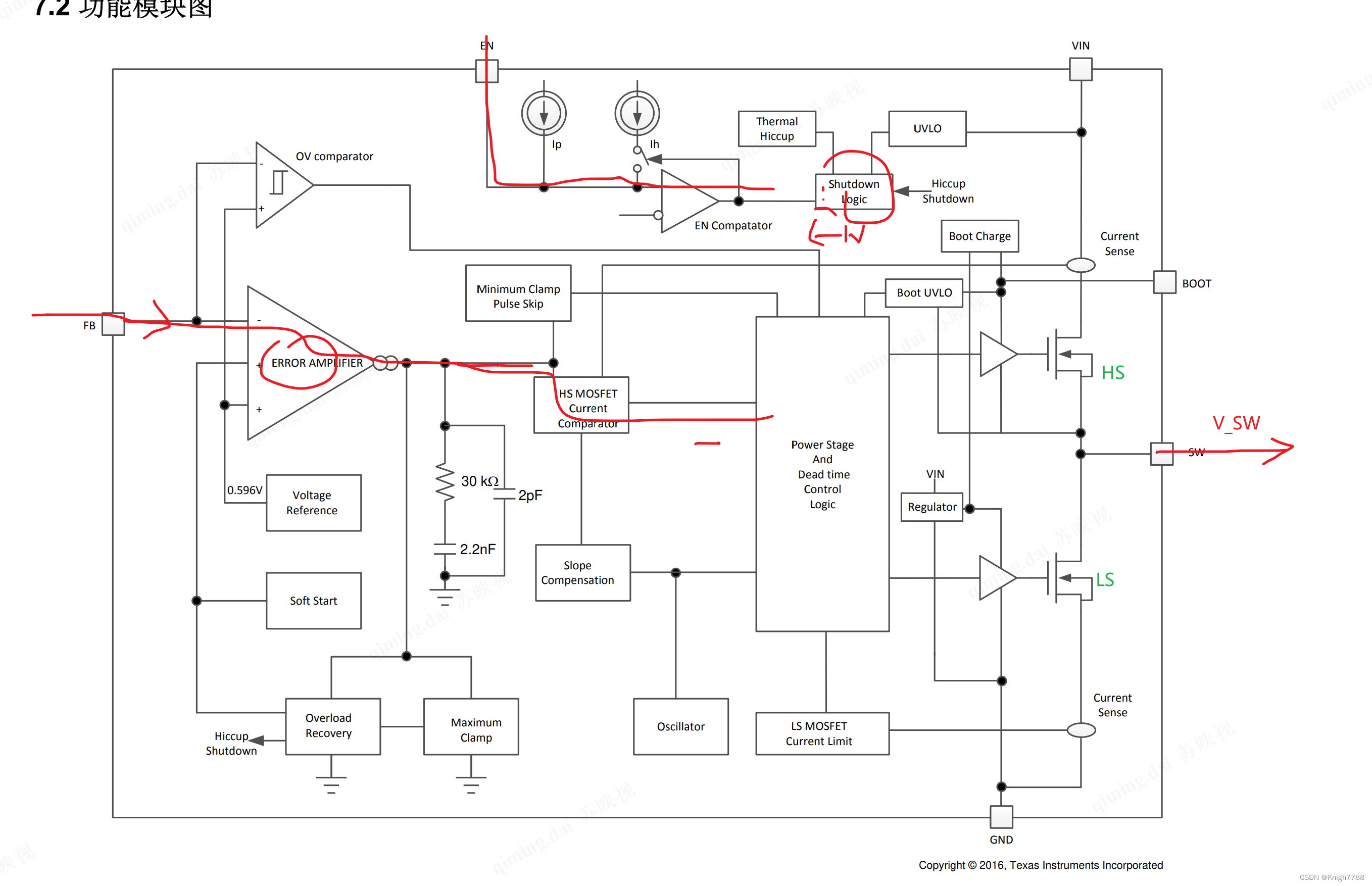

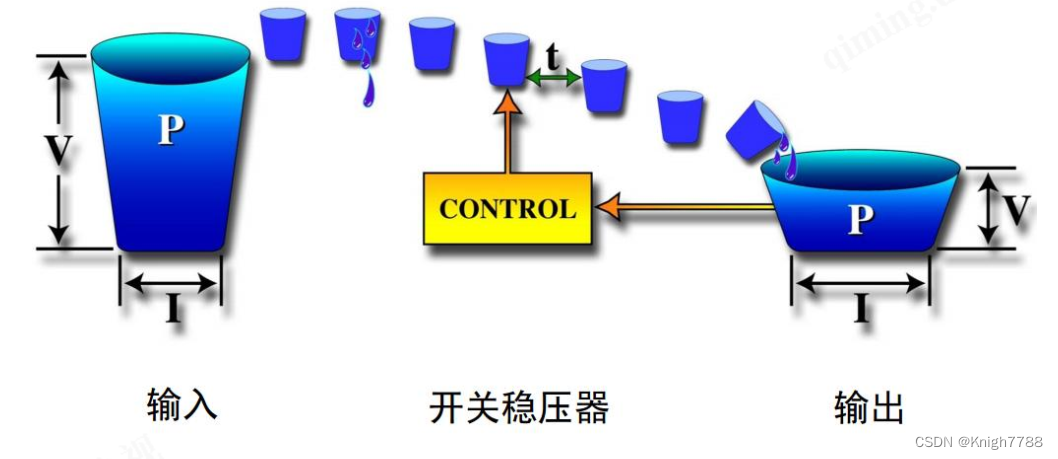

类似当蓄水池的水降低到一定程度，开关会重新打开，通过这样的高频开关操作，就形成了一个稳定的输出电压；
在这里插入图片描述

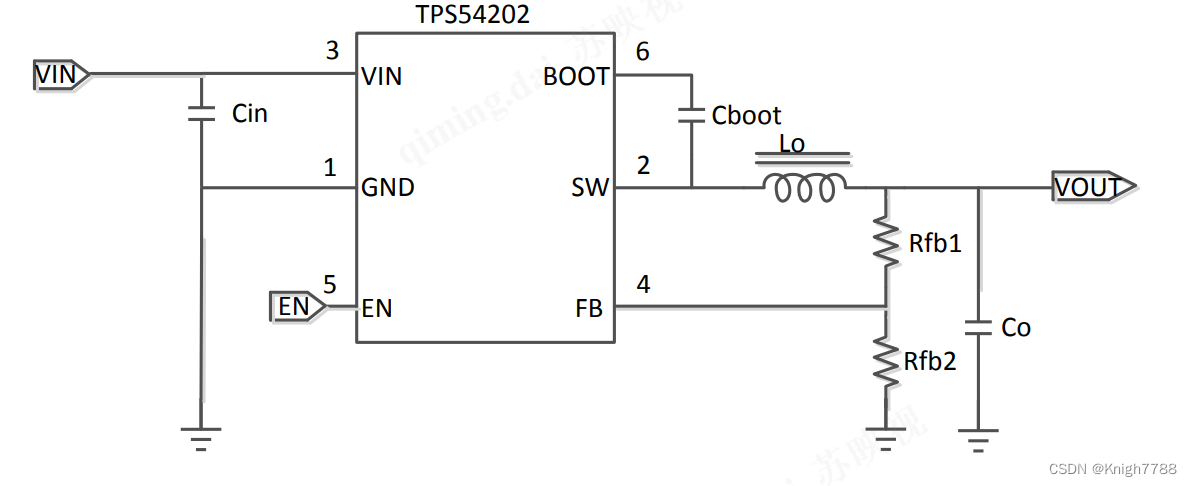

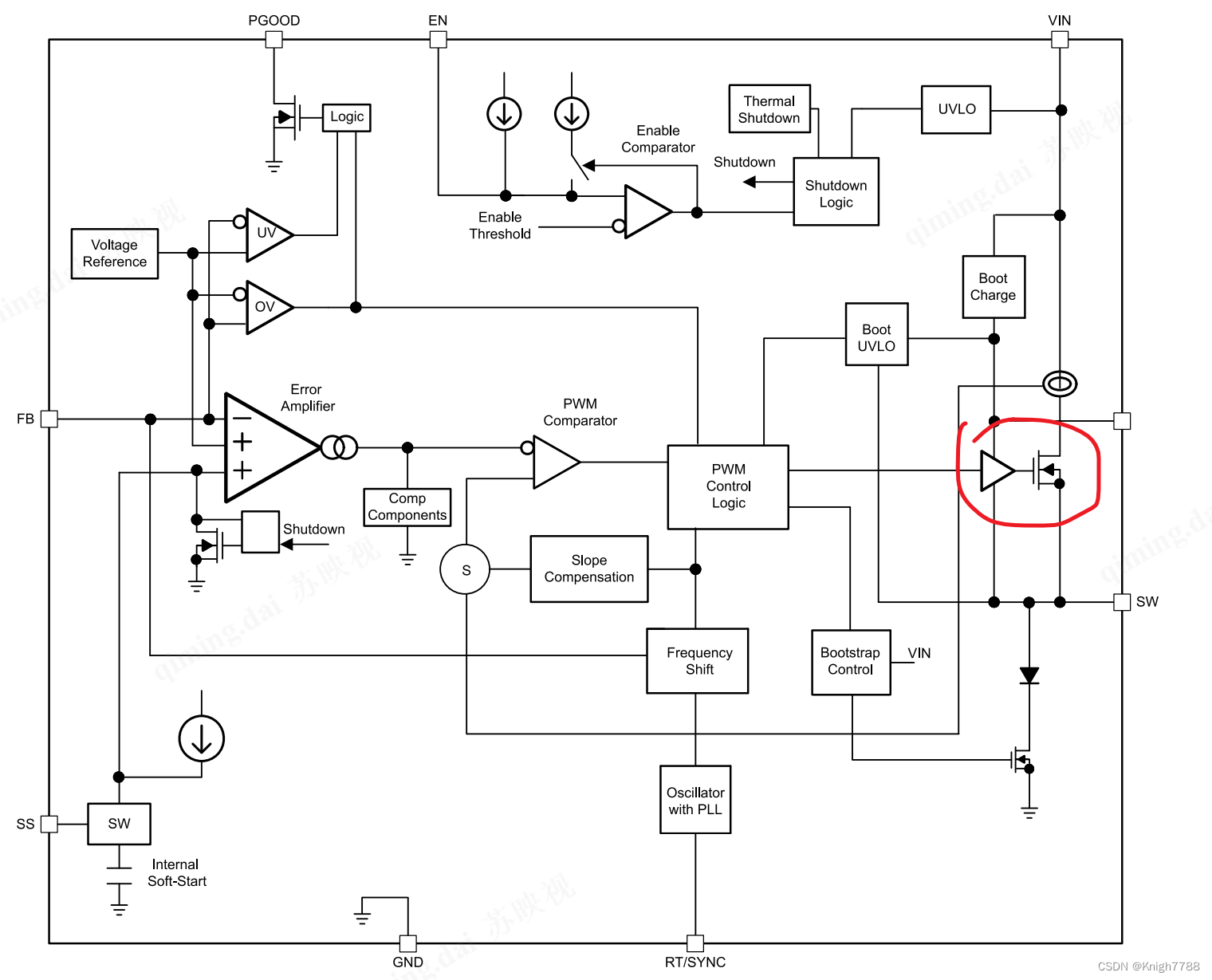

内部只有一个场效应管，外接一个续流二极管，为异步降压电路，续流二极管一般使用肖特基二极管；
普通二极管的寄生参数和漏电感会导致MOS管开通时产生一个高压震荡，震荡会导致芯片sw引脚高压损坏，开关损耗非常大，效率降低；
