解锁用Mermaid绘制图表的神奇力量

在这个快节奏、信息爆炸的时代，我们迫切需要一种简单、高效且美观的方式来表达复杂的思想和流程。

幸运的是，Mermaid就是这样一种工具。无论你是开发者、项目经理还是设计师，Mermaid都能帮助你轻松绘制各种类型的图表，让你的文档和报告更加生动有趣。

现在，让我们一起探索如何使用Mermaid，让您的图表绘制如虎添翼！

1. 什么是Mermaid？

Mermaid是一种轻量级的图表定义语言，用于在Markdown中创建各种图表。它支持流程图、序列图、甘特图、类图、状态图等多种图表类型，使你可以灵活地展示数据和流程。

2. 为什么选择Mermaid？

• 简洁易用：只需几行代码即可生成复杂的图表。
• 跨平台：无需安装，许多在线Markdown编辑器都支持。
• 灵活多样：支持多种图表类型，满足不同需求。

3. 快速上手

赶紧动手试试吧，无需等待，即刻通过几个简单步骤掌握Mermaid的基本用法。

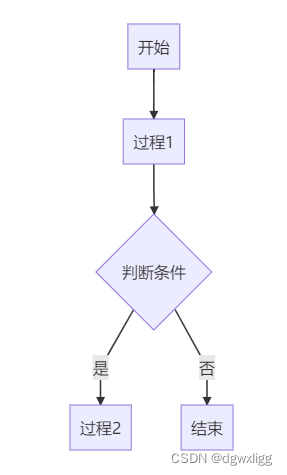

3.1 创建一个简单的流程图

只需几个简单的语句，就可以定义一个从开始到结束的流程：

```mermaid
graph TD
    A[开始] --> B[过程1]
    B --> C{判断条件}
    C -->|是| D[过程2]
    C -->|否| E[结束]

在这个示例中，我们定义了一个从上到下的流程图，展示了一个简单的判断过程。

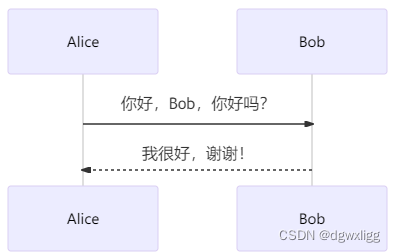

3.2 绘制序列图

展示对象间交互的最佳方式，序列图了解一下：

```mermaid
sequenceDiagram
    participant Alice
    participant Bob
    Alice->>Bob: 你好，Bob，你好吗？
    Bob-->>Alice: 我很好，谢谢！

这段代码创建了一个显示Alice和Bob之间对话的序列图，生动直观。

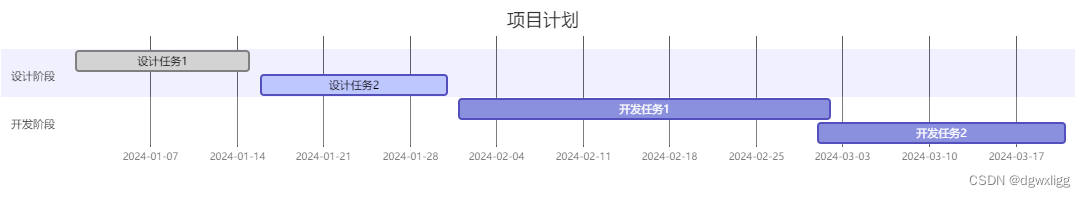

3.3 创建甘特图

对于项目管理者来说，甘特图是不可或缺的工具之一：

```mermaid
gantt
    title 项目计划
    dateFormat  YYYY-MM-DD
    section 设计阶段
    设计任务1 :done, des1, 2024-01-01, 2024-01-15
    设计任务2 :active, des2, 2024-01-16, 15d
    section 开发阶段
    开发任务1 : des3, 2024-02-01, 30d
    开发任务2 : des4, 2024-03-01, 20d

通过这种方式，你可以一目了然地展示项目的进度和各个任务的状态。

3.4 绘制类图

为开发人员量身定做，展示类与类之间关系的理想方式：

```mermaid
classDiagram
    class Animal {
        +String name
        +int age
        +void eat()
        +void sleep()
    }
    class Cat {
        +String breed
        +void catchMouse()
    }
    Animal <|-- Cat

这个简单的类图展示了继承关系，使代码结构一目了然。

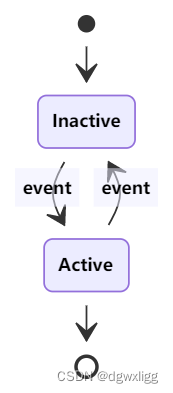

3.5 生成状态图

状态图展示对象在不同状态之间的转换过程：

```mermaid
stateDiagram
    [*] --> Inactive
    Inactive --> Active : event
    Active --> Inactive : event
    Active --> [*]

这个状态图展示了一个对象在“Active”和“Inactive”状态之间的转换，非常直观。

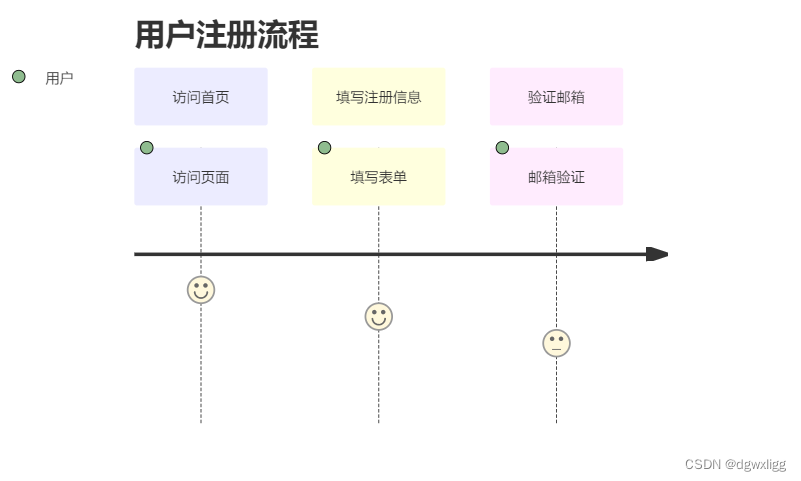

3.6 解锁用户旅程图

为你的产品管理和用户体验增加一份视觉效果：

```mermaid
journey
title 用户注册流程
section 访问首页
	访问页面:5:用户
section 填写注册信息
	填写表单:4:用户
section 验证邮箱
	邮箱验证:3:用户

通过用户旅程图，你可以清晰地展示用户在使用产品过程中各个关键步骤的体验。

4. 总结

通过以上几个案例，你应该已经对Mermaid有了初步了解。无论你是为了展示复杂的工作流，说明系统架构，计划项目任务，还是跟踪用户旅程，Mermaid都是一个非常强大的工具。它不仅让你的工作更加高效，还能让你的文档充满专业而简洁的美感。
如果你对Mermaid产生了兴趣，推荐你查阅 Mermaid 官方文档 以获取更多信息和示例。

赶紧动手试试吧，让你的下一篇文档或报告更加出彩！

希望这篇教程对你有所帮助。愿你在使用Mermaid的道路上越走越远，成为图表绘制的高手！
