SIEMENS 两个CPU使用TCP/IP通信(S7协议)
1. 同网段两个CPU单边TCP/IP通讯(S7协议)
西门子S7系列PLC采用以下两种通讯方式:开放式的TCP\IP,可以用于连接PLC与其他非西门子硬件;西门子自己开发的S7 Protocol以太网通讯协议,用于西门子内部硬件通讯。当CPU1与CPU2在同一个网段下时,比如CPU1是192.168.0.12,CPU2是192.168.0.56。他们分别在两个系统当中,如果CPU1单方面要向CPU2读取(或发送)就可以使用S7通讯。
参考:链接: S7单边通讯
1.1 组态
右键CPU1——添加新的连接

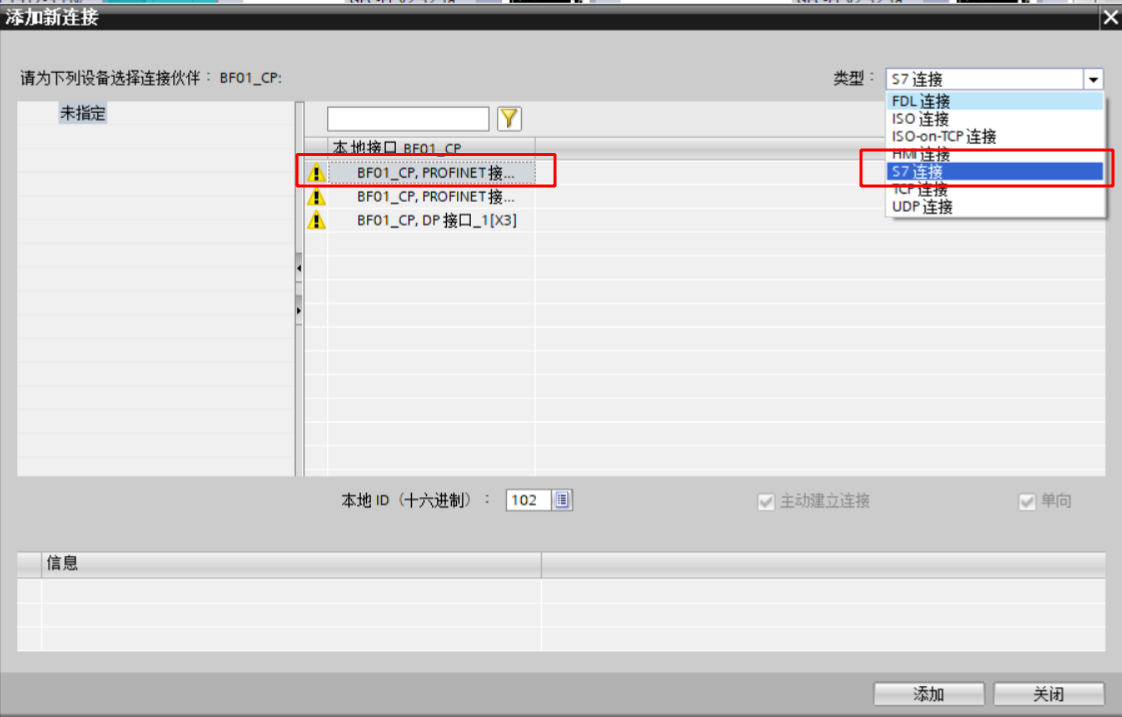

选中PROFINET接口和S7连接——添加。这样连接就建立好了
