S7-SCL简介

相对于西门子 PLC 的其它类型编程语言，S7-SCL 与计算机高级编程语言有着非常相近的特性，只要使用者接触过 PASCAL 或者 VB 编程语言，实现 S7-SCL 的快速入门是非常容易的。

S7-SCL（Structured Control Language 结构化控制语言) 具有以下特点：

• 是一种类似于PASCAL的高级编程语言
• 符合国际标准IEC 61131-3
• PLCopen基础级认证
• 适用于 S7-300 (推荐CPU314以上), S7-400,S7-1200，S7-1500， C7 and WinAC

S7-SCL 为 PLC 做了优化处理，它不仅仅具有 PLC 典型的元素（例如 输入／输出，定时器，计数器，符号表），而且具有高级语言的特性, 例如：循环， 选择，分支，数组 ，高级函数。

 S7-SCL 其非常适合于如下任务：

• 复杂运算功能
• 复杂数学函数
• 数据管理
• 过程优化

 S7-SCL入门文档

S7-SCL 的安装与使用

STEP7 标准版并不包括 S7-SCL 软件包及授权，需单独购买，STEP7 Professional 版包括了S7-SCL 的软件包及授权，安装即可。在 S7 程序中，S7-SCL 块可以与其它STEP7 编程语言生成的块互相调用。S7-SCL 生成的块也可以作为库文件被其它语言引用。由于 S7-SCL 程序由 ASCII 文本构成，所以它非常容易被导入或导出。

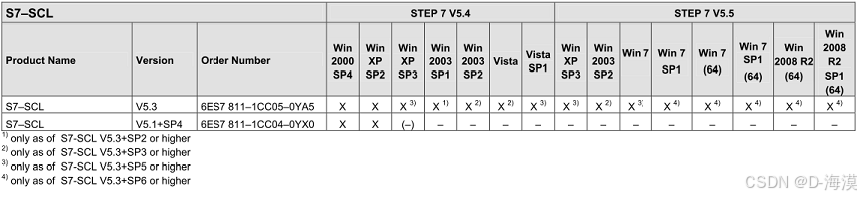

S7-SCL 软件兼容性

X表示兼容 - 表示不兼容

图1

CL在博途软件中的适用性

 TIA portal中不同型号PLC使用SCL的可行性:

博途软件本身已经集成SCL语言包。因为V11以上才支持S7-300/400，V12以上支持S7-1500，根据软件的产品发布通知总结如下:

• S7-300/400从STEP 7 Professional V11开始支持使用SCL语言
• S7-1200从STEP 7 V11 SP2开始支持使用SCL
• S7-1500从STEP 7 Professional V12开始支持使用SCL
