西门子PLC位逻辑指令学习(SCL语言)

R_TRIG

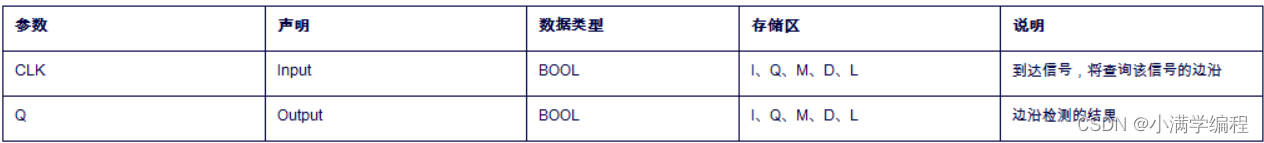

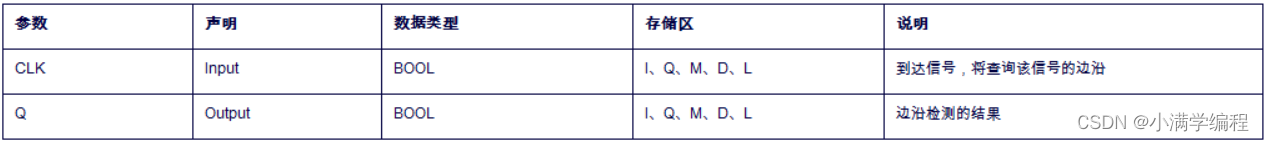

参数

功能

当CLK信号出现一个低电平到高电平的跳变时，输出Q导通一个周期。

实例

定义以下类型变量

"R_TRIG_DB"(CLK:="data".source,
            Q=>"data".result);    //当source输入出现低电平到高电平跳变，result信号导通一个周期

IF "data".result THEN    //如果result为on
    "data".count +=1;    //count自增1
END_IF;

以上代码功能为，source每导通一次，count+1。

---

F_TRIG

参数

功能

当输入端CLK出现一个高电平到低电平的跳变时，输出Q导通一个周期。

实例

 定义以下类型变量

"F_TRIG_DB"(CLK:="data".source,
            Q=>"data".result);    //source一出现高电平到低电平跳变，result导通一个周期

IF "data".result THEN    //当result为on
    // Statement section IF
    "data".count +=1;    //count自增1
END_IF;

功能，当source从on变为off，count加1，用来计算source关闭次数。
