编译和烧录TF-A（二）使用USB烧写TF-A到STM32MP157开发板的EMMC，运行TF-A

最新推荐文章于 2025-03-11 09:00:00 发布

蝰蛇1210

最新推荐文章于 2025-03-11 09:00:00 发布

阅读量890

点赞数 25

文章标签： linux ubuntu vim

本文链接：https://blog.csdn.net/dhjqwertyuiop123/article/details/143690146

版权

请添加图片描述

编译正点原子官方的 TF-A

首先安装设备树编译相关命令，输入如下命令：

sudo apt-get install device-tree-compiler

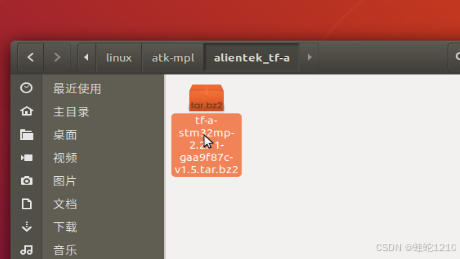

在 Ubuntu 的 atk-mp1 目录下新建一个名为“alientek_tf-a”的子目录，然后把正点原子修改好 TF-A 源码拷贝到 alientek_tf-a 这个目录下

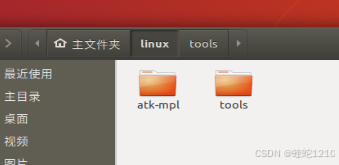

在这里插入图片描述

。正点原子修改好的 TF-A 源码已经放到了开发板

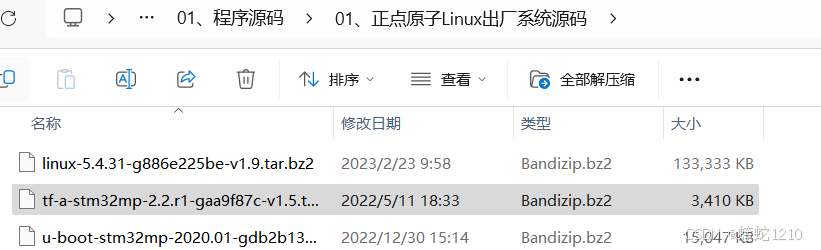

光盘中，路径为：开发板光盘→1、程序源码→ 1、正点原子 Linux 出厂系统源码→ tf-a-stm32mp-2.2.r1-g463d4d8-v1.0.tar.bz2。拷贝完成
在这里插入图片描述

以后解压，输入如下命令：

tar -xvf tf-a-stm32mp-2.2.r1-gaa9f87c-v1.5.tar.bz2

解压完成以后 alientek_tf-a 文件夹内容
在这里插入图片描述
‘tf-a-stm32mp-2.2.r1’就是正点原子针对自己的 STM32MP157 开发板修改过的 TF-A 源码，Makefile.sdk 是一会编译 TF-A 要用到的 Makefile。

修改 Makefile.sdk

默认情况下 Makefile.sdk 里面使用的是 ST 官方的交叉编译器(arm-ostl-linux-gnueabi-gcc)，但是我们本教程用的是通用交叉编译
器 arm-none-linux-gnueabihf-gcc，因此我们需要 Makefile.sdk，将交叉编译器改为我们目前所使用的。
Vim：可以在终端中输入 vim Makefile.sdk 来打开。

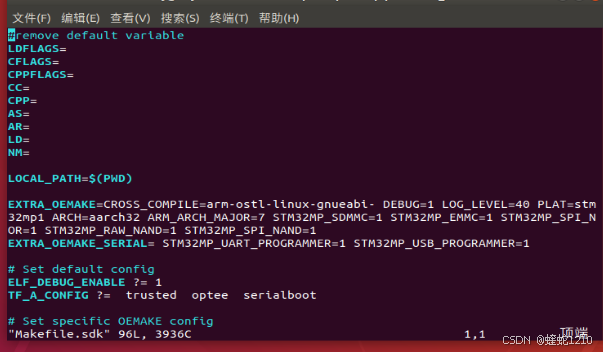

在这里插入图片描述
然后找到 CROSS_COMPILE，将其改为“arm-none-linux-gnueabihf-”。

改为

cd tf-a-stm32mp-2.2.r1/

//进入到正点原子出厂 TF-A 的源码目录

make -f ../Makefile.sdk all

//编译 TF-A
‘-f’的意思是重新指定 Makefile

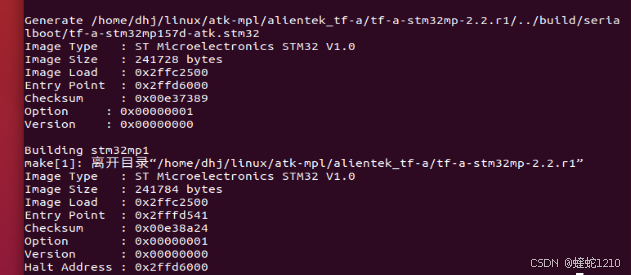

编译成功会出现如图
在这里插入图片描述
编译完成以后会在上一层目录，也就是 alientek_tf-a 下生成一个名为“build”的目录
进入到build 目录下，一共有三个子目录：optee、serialboot 和 trusted。

只关注 trusted 目录下的文件，此目录下就保存了 MP1 所有型号的 TF-A 固件，包括正点原子开发板所使用的 tf-a-stm32mp157d-atk-trusted.stm32
官网下载
https://notepad-plus.en.softonic.com/download

TF-A 烧录到 EMMC

准备烧写材料

tf-a-stm32mp157d-atk-serialboot.stm32（资料中，此固件用来初始化 USB、DDR 等外设，DDR 初始化了以后就可以运行 uboot 了）
u-boot.stm32（资料中，启动 uboot 的目的就是为了操作 EMMC、NAND，就可以将 tf-a-stm32mp157d-atk-trusted.stm32 写到 EMMC 或者NAND 里面）
tf-a-stm32mp157d-atk-trusted.stm32（编译生成，资料也有）

tf-a-stm32mp157d-atk-serialboot.stm32，
由正点原子提供。路径：开发板光盘→8、系统
镜像→2、出厂系统镜像→ 1、STM32CubeProg 烧录固件包→tf-a→ tf-a-stm32mp157d-atkserialboot.stm32。
u-boot.stm32，
由正点原子提供。路径：开发板光盘→8、系统镜像→2、出厂系统镜像
→ 1、STM32CubeProg 烧录固件包→uboot→u-boot.stm32 拷贝到 images 文件夹里。

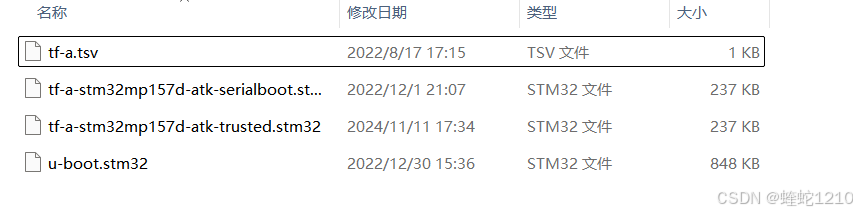

真正要烧写的 tf-a-stm32mp157d-atk-trusted.stm32，将 Ubuntu 里面的 tf-a-stm32mp157d-atk-trusted.stm32 发送到 images 目录下

请添加图片描述
tf-a-stm32mp157d-atk-trusted.stm32 是我们编译出来的 TF-A
准备 FlashLayout

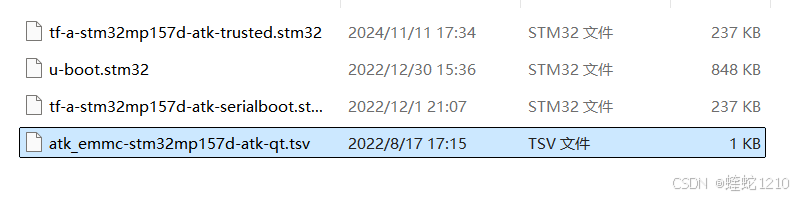

→8、系统镜像→2、出厂系统镜像→1、STM32CubeProg 烧录固件包→flashlayout→atk_emmc-stm32mp157d-atk-qt.tsv 拷贝到前面的 images 前目录下，然后将其重命名为“tf-a.tsv”
请添加图片描述

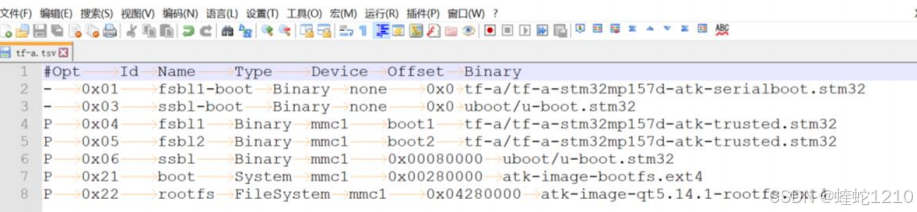

用 Notepad++软件打开 tf-a.tsv
在这里插入图片描述
要设置一下 Notepad++软件，点击视图→显示符号→显示空格与制表符
tsv 语法要求只能用 TAB 键，不能用空格用TAB修改表现为—>

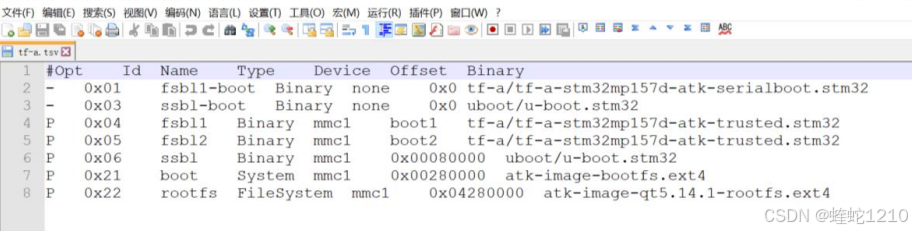

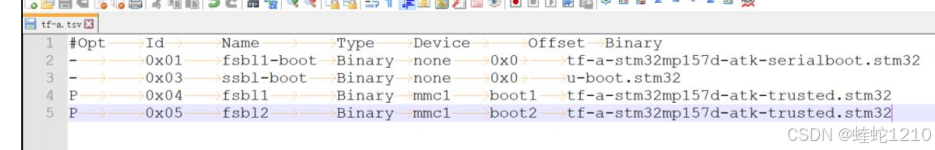

删掉后面三行，添加TAB 键修改为如图所示，而且还要删除tf-a/和uboot/，因为images里面没有这个目录
在这里插入图片描述

使用USB烧写TF-A到STM32MP157开发板的EMMC中

右面视图选择USB串口，连接,启动为000，openfile打开文件images里面tsv 文件，Download下载

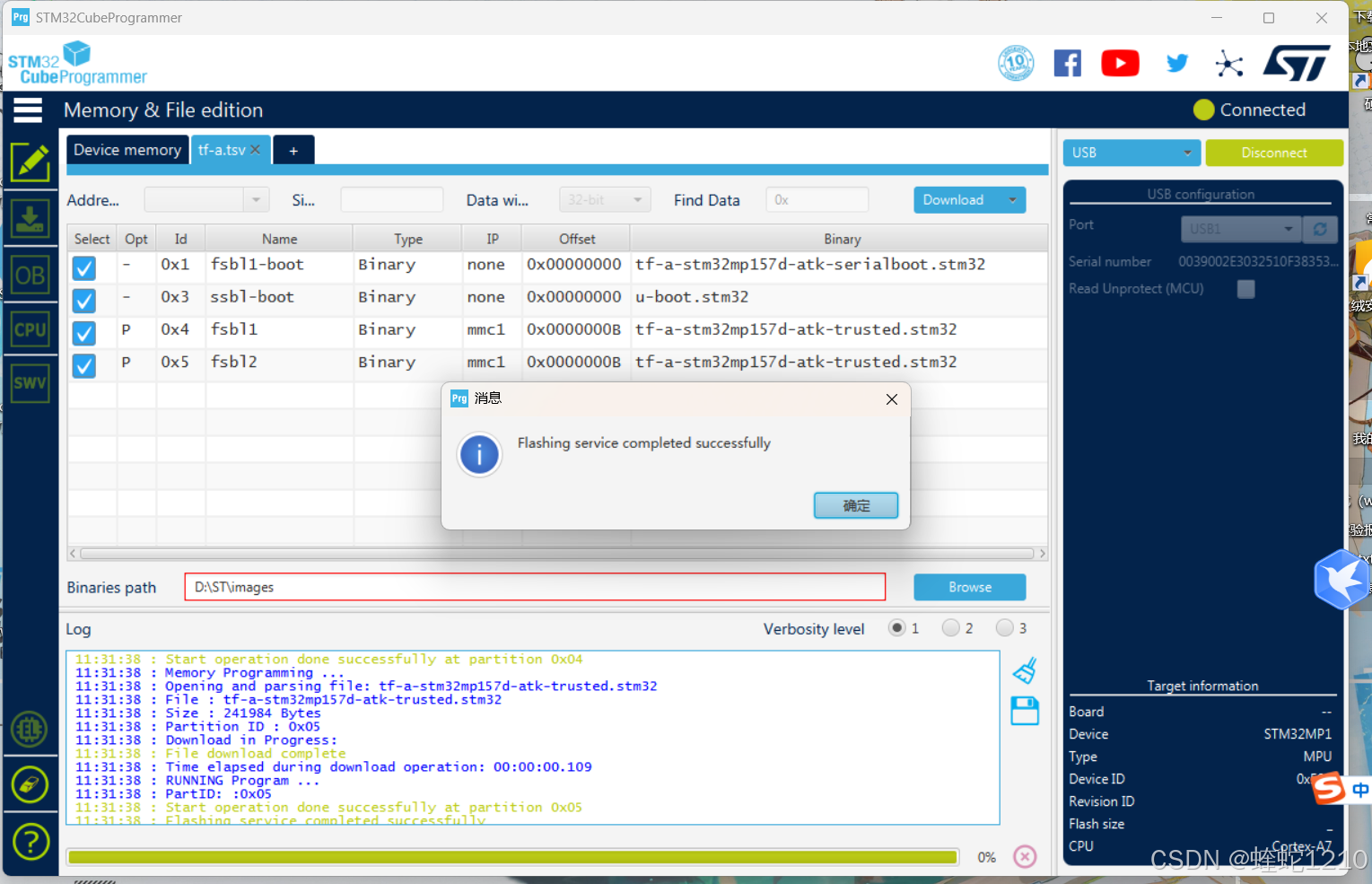

成功如图所示
请添加图片描述

运行TF-A。

编译的 TF-A 已经烧写到了开发板中，接下来就是测试一下看能不能运行，打开
MobaXterm 软件，设置好与开发板连接的串口，波特率选择 115200。

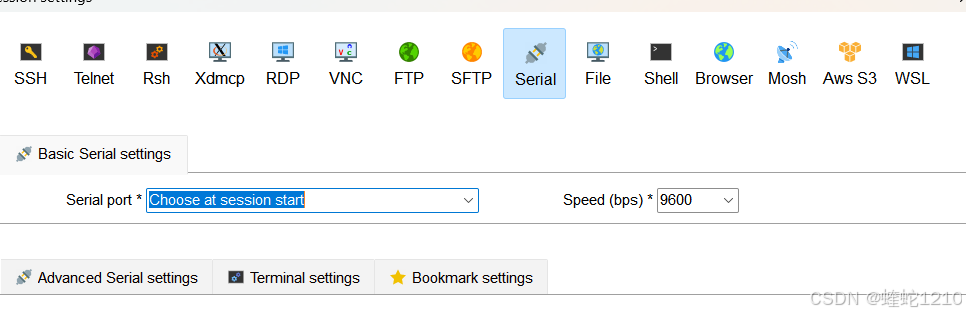

新建session
在这里插入图片描述
打开串口

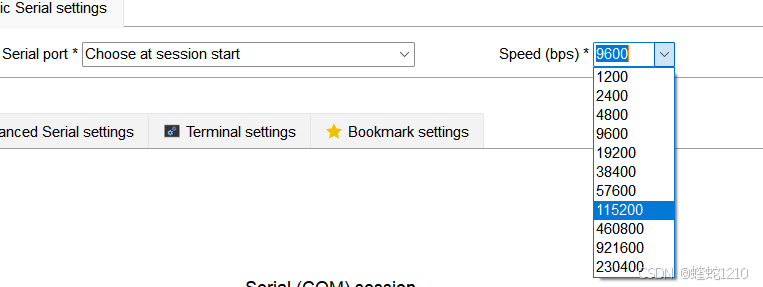

左边串口选择，右边波特率选择 115200

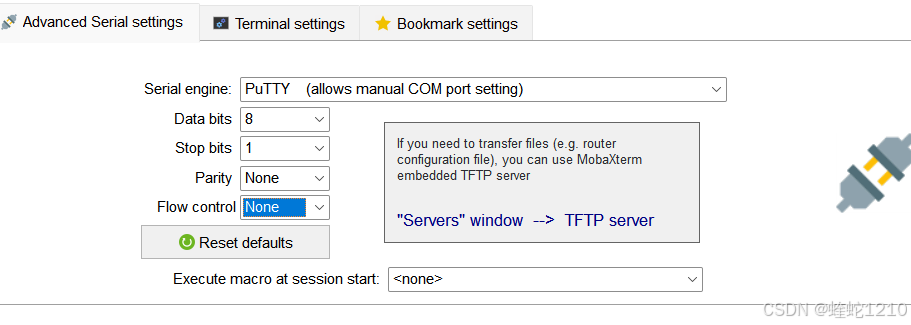

none

设置开发板拨码开关为 010，也就是从 EMMC 启动，然后复位开发板

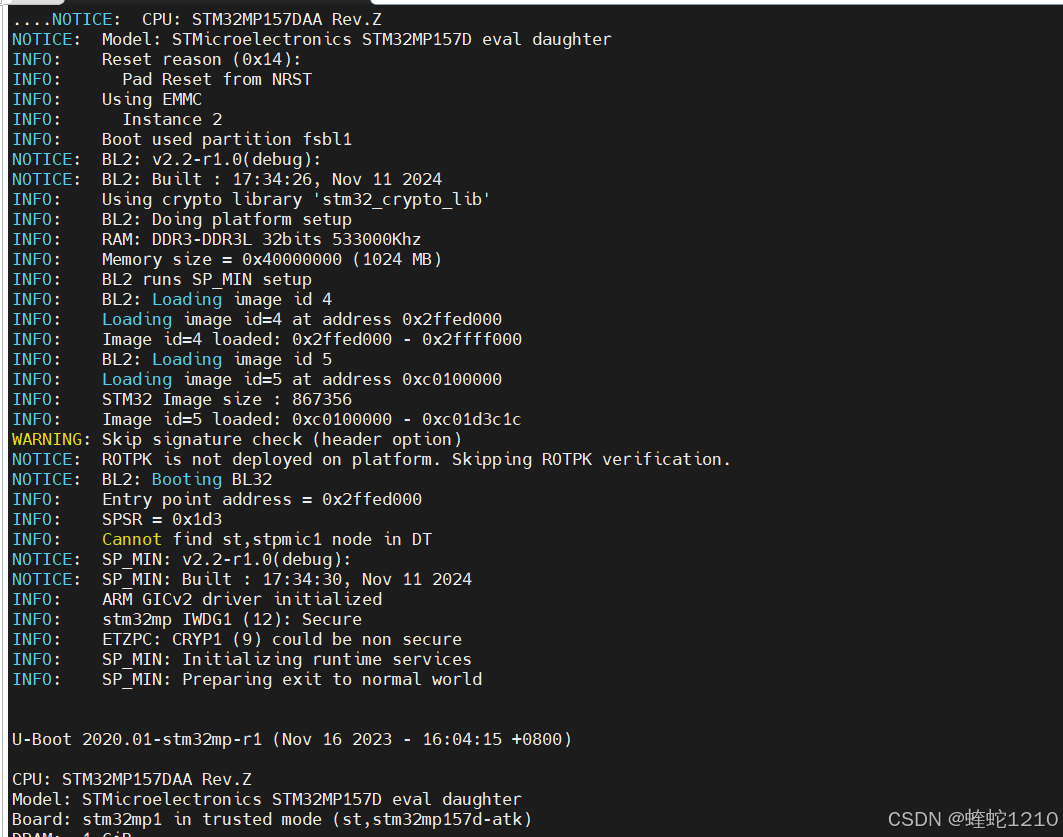

请添加图片描述
