海缆的光纤余长设计

1. 概述

海缆中光纤的余长控制是关系海缆寿命的重要参数，因此光纤应变的大小实际上影响着光纤的机械寿命。海缆在施工维护过程中不可避免会承受较大的张力，海缆的伸长量会超过1%，如果海缆内光纤不留余长或余长太少，必然会导致光纤受力，不仅会引起光纤损耗增加，而且会使光纤的寿命下降。

2. 余长定义

为了把在海缆生产、施工及寿命周期内的运行条件所引起的光纤应变减到最小，需要进行光纤余长设计。光纤余长指光纤长度与海缆长度的差值与海缆长度的比，表示为：

其中，为光纤余长，常以百分数或千分数表示；Lf为光纤常数；Lc为海缆长度。

合理设计海缆中光纤余长可以使海缆在受到拉伸应变时，光纤的应变小于海缆的应变，甚至完全没有应变。

3. 设计原则

光纤余长是由于光纤的弯曲而形成，为了使海缆在整个寿命周期中光纤机械轻度是可靠的，光纤的曲率半径应保持在一个安全值，避免微弯损耗。此外，海缆中的光纤余长需要合理选择，光纤余长越大，安全工作负载越大；但当低温或压力下收缩时，光纤曲率半径过小，而产生的微弯损耗越大。因此，光纤余长设计须综合考虑。光纤余长主要针对松套管结构，光纤在松套管中的分布一般是随机状态的，但为了便于分析，有两种分布，其一是正弦分布，其二是螺旋分布：

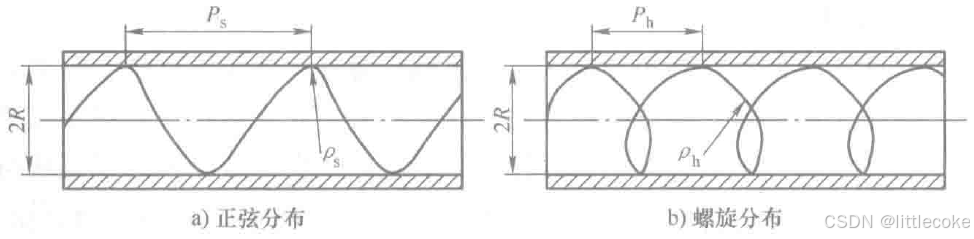

光纤在松套管中的分布

海缆通常为中心管式结构，当光纤芯数较多时，采用层绞式结构。两则遵循不尽相同的光纤余长设计原则。

3.1 中心管式结构

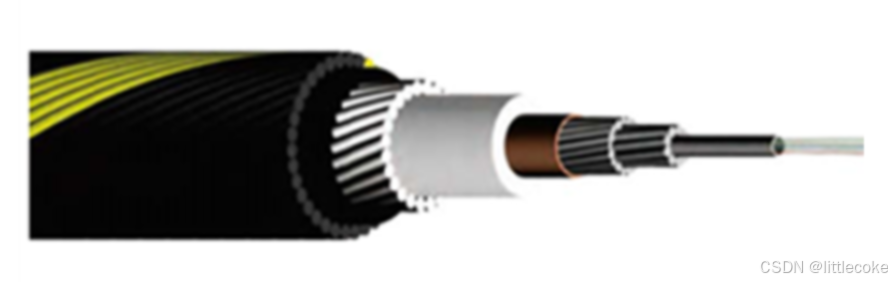

中心管式结构

中心管式结构海缆的光纤余长是在松套管制作时决定的，光纤余长通常略大，一般在1‰~3‰之间。光纤余长应在管内全长上均匀分布。

3.2 层绞式结构

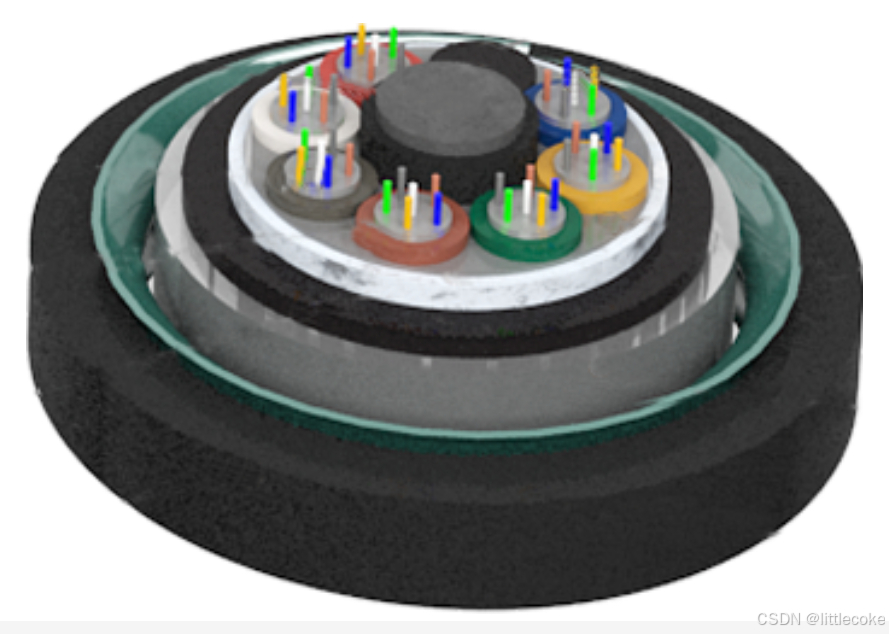

层绞式结构

层绞式结构海缆的光纤余长由两部分组成，一部分是松套管本身的余长，另一部分是由于松套管绕着中心加强件螺旋形扭绞而产生的绞合余长。在层绞式结构中，松套管余长通常较小，一般在0~1‰之间，通过绞合余长达到余长设计值。

层绞式海缆设计到中心加强件尺寸在计算，例如外径为d1的N个绞合元件（松套管光单元）单层绞合成缆芯时，中心加强件直径d2及缆芯直径D的关系如下：
