名称:交通信号灯控制器设计VHDL代码Quartus DE2-115开发板(文末获取)
软件:Quartus
语言:VHDL
代码功能:
交通信号灯控制器
设计一个交通信号灯控制器,由一条主干道和一条支干道汇合成十字路口,在每个入口处设置红、绿、黄三色信号灯,红灯亮禁止通行,绿灯亮允许通行,黄灯亮则给行驶中的车辆有时间停在禁行线外。
1、红、绿、黄发光二极管作信号灯,用传感器或逻辑开关作检测车辆是否到来的信号;
2、主干道处于常允许通行的状态,支干道有车来时才允许通行。主干道亮绿灯时,支干道亮红灯;支干道亮绿灯时,主干道亮红灯;
3、主、支干道均有车时,两者交替允许通行,主干道每次放行45秒,支干道每次放行25秒,设立45秒、25秒计时、显示电路;
4、在每次由绿灯亮到红灯亮的转换过程中,要亮5秒黄灯作为过渡,使行驶中的车辆有时间停到禁行线外,设立5秒计时、显示电路。
本代码已在DE2-115开发板验证,DE2-115开发板如下,其他开发板可以修改管脚适配:
1. 工程文件

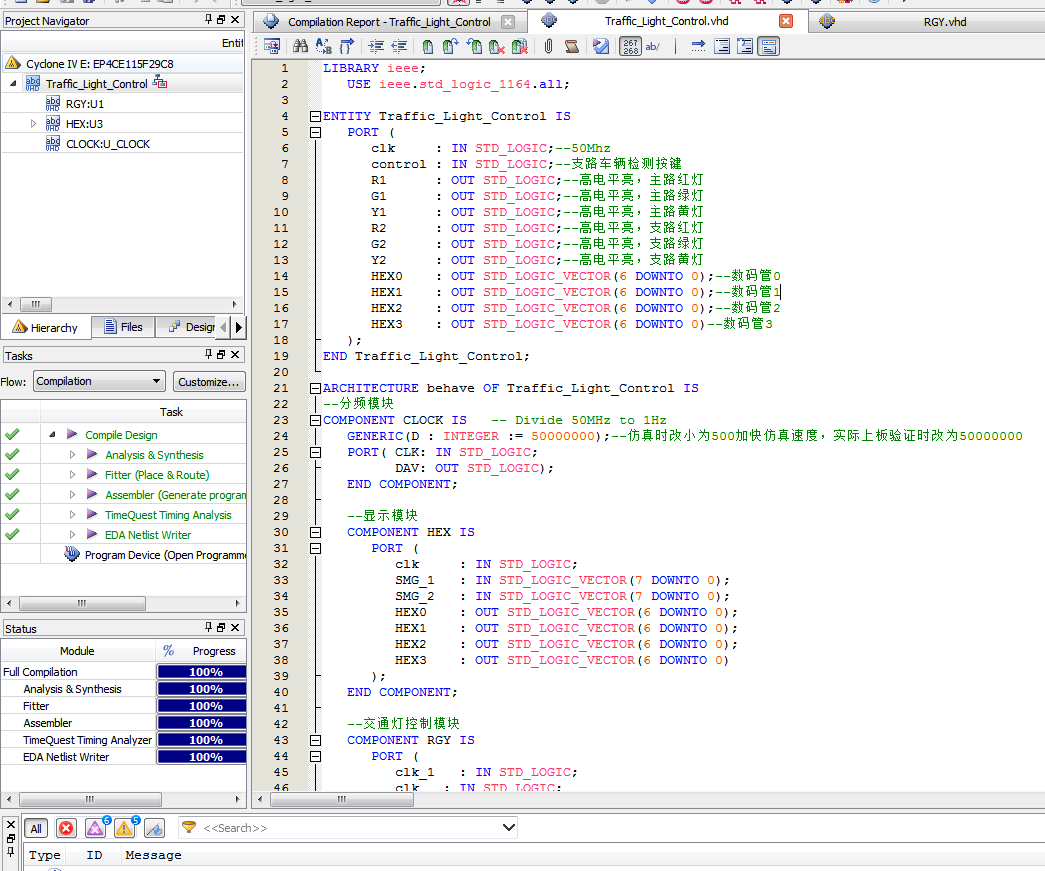

2. 程序文件

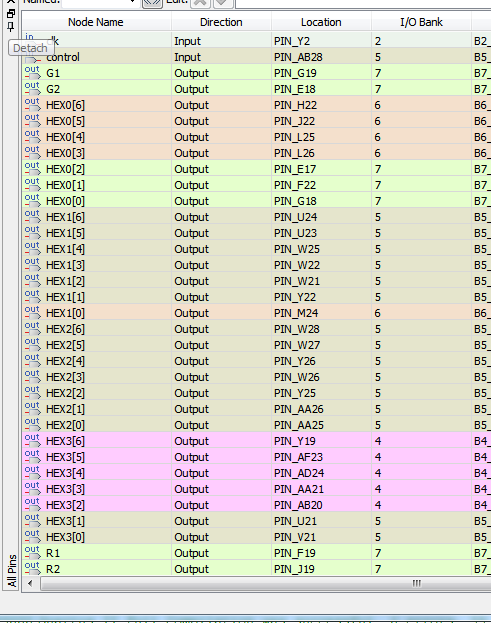

3. 管脚分配

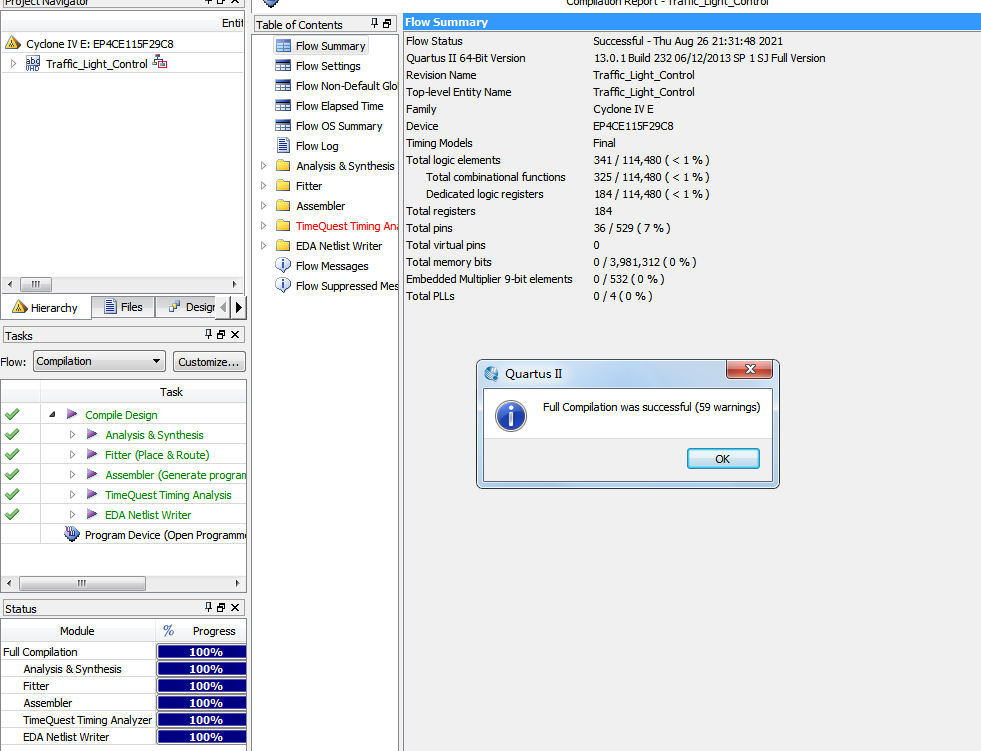

4. 程序编译

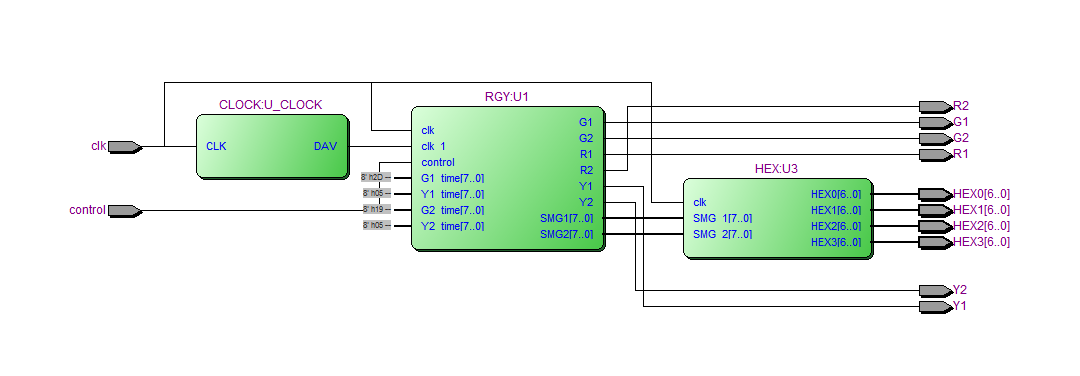

5. RTL图

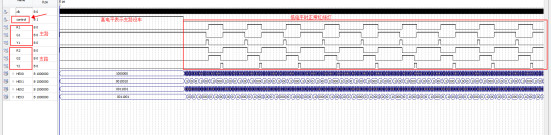

6. 仿真图

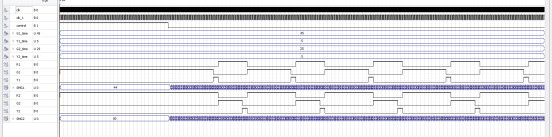

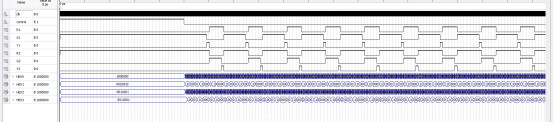

整体仿真图

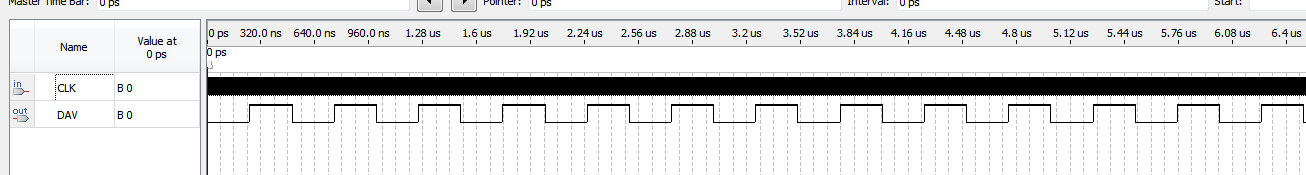

分频模块仿真图

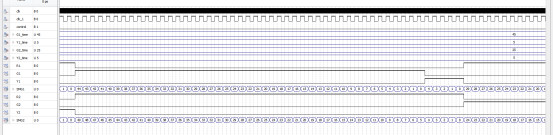

交通灯控制模块
显示模块
部分代码展示:
LIBRARY ieee; USE ieee.std_logic_1164.all; ENTITY Traffic_Light_Control IS PORT ( clk : IN STD_LOGIC;--50Mhz control : IN STD_LOGIC;--支路车辆检测按键 R1 : OUT STD_LOGIC;--高电平亮,主路红灯 G1 : OUT STD_LOGIC;--高电平亮,主路绿灯 Y1 : OUT STD_LOGIC;--高电平亮,主路黄灯 R2 : OUT STD_LOGIC;--高电平亮,支路红灯 G2 : OUT STD_LOGIC;--高电平亮,支路绿灯 Y2 : OUT STD_LOGIC;--高电平亮,支路黄灯 HEX0 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管0 HEX1 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管1 HEX2 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管2 HEX3 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)--数码管3 ); END Traffic_Light_Control; ARCHITECTURE behave OF Traffic_Light_Control IS --分频模块 COMPONENT CLOCK IS-- Divide 50MHz to 1Hz GENERIC(D : INTEGER := 50000000);--仿真时改小为500加快仿真速度,实际上板验证时改为50000000 PORT(CLK: IN STD_LOGIC; DAV: OUT STD_LOGIC); END COMPONENT; --显示模块 COMPONENT HEX IS PORT ( clk : IN STD_LOGIC; SMG_1 : IN STD_LOGIC_VECTOR(7 DOWNTO 0); SMG_2 : IN STD_LOGIC_VECTOR(7 DOWNTO 0); HEX0 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0); HEX1 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0); HEX2 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0); HEX3 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0) ); END COMPONENT; --交通灯控制模块 COMPONENT RGY IS PORT ( clk_1 : IN STD_LOGIC; clk : IN STD_LOGIC; control : IN STD_LOGIC;----支路车辆检测按键 G1_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0); Y1_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0); G2_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0); Y2_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0); R1 : OUT STD_LOGIC; G1 : OUT STD_LOGIC; Y1 : OUT STD_LOGIC; R2 : OUT STD_LOGIC; G2 : OUT STD_LOGIC; Y2 : OUT STD_LOGIC; SMG1 : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--输出数码管显示数 SMG2 : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出数码管显示数 ); END COMPONENT; SIGNAL clk_1 : STD_LOGIC; SIGNAL SMG1 : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL SMG2 : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL R1_led : STD_LOGIC; SIGNAL G1_led : STD_LOGIC; SIGNAL Y1_led : STD_LOGIC; SIGNAL R2_led : STD_LOGIC; SIGNAL G2_led : STD_LOGIC; SIGNAL Y2_led : STD_LOGIC; SIGNAL G1_time : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL Y1_time : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL G2_time : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL Y2_time : STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL HEX0_SIG : STD_LOGIC_VECTOR(6 DOWNTO 0); SIGNAL HEX1_SIG : STD_LOGIC_VECTOR(6 DOWNTO 0); SIGNAL HEX2_SIG : STD_LOGIC_VECTOR(6 DOWNTO 0); SIGNAL HEX3_SIG : STD_LOGIC_VECTOR(6 DOWNTO 0); BEGIN HEX0 <= HEX0_SIG; HEX1 <= HEX1_SIG; HEX2 <= HEX2_SIG; HEX3 <= HEX3_SIG; R1 <= R1_led;--主路红灯 G1 <= G1_led;--主路绿灯 Y1 <= Y1_led;--主路黄灯 R2 <= R2_led;--支路红灯 G2 <= G2_led;--支路绿灯 Y2 <= Y2_led;--支路黄灯 --分频到1hz U_CLOCK : CLOCK PORT MAP ( clk => clk, dav => clk_1 ); --主、支干道均有车时,两者交替允许通行, --主干道每次放行45秒,支干道每次放行25秒, --设立45秒、25秒计时、显示电路 --设置时间,可自行修改时间, --主路红灯时间等于支路绿灯加黄灯 --支路红灯时间等于主路绿灯加黄灯 G1_time <= "00101101";--主路绿灯45s Y1_time <= "00000101";--主路黄灯5s G2_time <= "00011001";--支路绿灯25s Y2_time <= "00000101";--支路黄灯5s --交通灯控制模块 U1 : RGY PORT MAP ( clk_1 => clk_1, clk => clk, control => control, R1 => R1_led, G1 => G1_led, Y1 => Y1_led, R2 => R2_led, G2 => G2_led, Y2 => Y2_led, G1_time => G1_time, Y1_time => Y1_time, G2_time => G2_time, Y2_time => Y2_time, SMG1 => SMG1,--数码管显示 SMG2 => SMG2--数码管显示 );
