数字秒表verilog仿真/代码可回看、正计、倒计数跑表

名称：数字秒表设计正计、倒计数、回看跑表

软件：Quartus，ModelSim

语言：Verilog HDL

代码功能：

《数字秒表设计》项目要求

（1）计时精度 1ms，计时范围 00:00.000~99:59.999，对应分：秒：毫秒，对应的液晶屏能完整显示。

（2）设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动/暂停；设置 S2 为功能选择键，可在正计数模式、倒计数设置模式、倒计数工作模式、计数值回看模式之间轮流切换。切换任意模式后，原来的计数值不会消失。

（3）正计数模式时，总是从 00:00.000 开始，设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动、暂停。每暂停一次，就计数一次，若计数次数已经满 10 次，则后一次的计数值依次覆盖前一次的计数值。

（4）倒计数设置模式时，S3/S0 键选择调整位置；S4/S1 键进行±调整，在合法值域内变动。每按一次 S0，跳动（待修改）的位就向左移动一位，每按一次 S3，跳动（待修改）的位就向右移动一位，每按一次 S1，对应位的数字减少 1 ，每按一次 S4 ，对应位的数字增加 1；

（5）倒计数工作模式时，设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动、暂停。每暂停一次，就计数一次，若计数次数已经满 10 次，则后一次的计数值依次覆盖前一次的计数值。

（6）计数值回看模式时，S3/S0 键进行前/后翻操作，查看每次的计数值，最多能记录 10 次计数值。

需要仿真：所提及的按键、开关均通过自定激励文件进行模拟；提及的显示均通过输出信号表达，对显示的数字除非特别说明，均为十进制数字；提及的指示灯亮灭均通过输出信号的高低电平对应 。

演示视频：数字秒表设计正计、倒计数跑表 软件：Quartus，ModelSim语言：Verilog HDL代码功能：《数字秒表设计》项目要求（1）计时精度 1ms，计时范围

代码下载：

数字秒表设计正计、倒计数跑表 软件：Quartus，ModelSim语言：Verilog HDL代码功能：《数字秒表设计》项目要求（1）计时精度 1ms，计时范围名称：数字秒表设计正计、倒计数跑表（代码在文末付费下载）软件：Quartus，ModelSim语言：Verilog HDL代码功能：《数字秒表设计》项目要求（1）计时精度 1ms，计时范围 00:00.000~99:59.999，对应分：秒：毫秒，对应的液晶屏能完整显示。（2）设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动/暂停；设置 S2 为功能选择键，可在正计数模式、倒计数设置http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=198

FPGA代码资源下载网：hdlcode.com

部分代码展示

module top(
input clk_1KHz,//1ms
input S0,S1,S2,S3,S4,
output  [7:0] HEX0,//数码管-低亮
output  [7:0] HEX1,//数码管-低亮
output  [7:0] HEX2,//数码管-低亮
output  [7:0] HEX3,//数码管-低亮
output  [7:0] HEX4,//数码管-低亮
output  [7:0] HEX5,//数码管-低亮
output  [7:0] HEX6 //数码管-低亮
);
wire store_en_1;//存储信号
wire store_en_2;//存储信号
wire [1:0] mode;
wire [9:0] Millisecond;//毫秒
wire [7:0] second;//秒
wire [7:0] minute; //分
wire [9:0] Millisecond_set;//毫秒
wire [7:0] second_set;//秒
wire [7:0] minute_set;//分
wire [9:0] down_Millisecond;//毫秒
wire [7:0] down_second;//秒
wire [7:0] down_minute; //分
wire [9:0] call_Millisecond;//回看毫秒
wire [7:0] call_second;//回看秒
wire [7:0] call_minute; //回看分
//跑表模块
//正计数模式时，总是从 00:00.000 开始，设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动
//、暂停。每暂停一次，就计数一次，若计数次数已经满 10 次，则后一次的计数值依次覆盖前一次的计数值。
stopwatch i_stopwatch(
. clk_1KHz(clk_1KHz),//1ms
. mode(mode),
. start_key(S0),//启动/暂停--S0
. reset_key(S3),//复位--S3
. store_en(store_en_1),//存储信号
. Millisecond(Millisecond),//毫秒
. second(second),//秒
. minute(minute) //分
);
//倒计数设置模式时
//S3/S0 键选择调整位置；S4/S1 键进行±调整，在合法值域内变动。
//每按一次 S0，跳动（待修改）的位就向左移动一位，每按一次 S3，
//跳动（待修改）的位就向右移动一位，每按一次 S1，对应位的数字减少 1 ，
//每按一次 S4 ，对应位的数字增加 1；
set_time i_set_time(
. clk_1KHz(clk_1KHz),//1ms
. mode(mode),
. S0(S0),//左移动一位
. S1(S1),//数字减少 1
. S3(S3),//右移动一位
. S4(S4),//数字增加 1
//倒计时起始时间
. Millisecond_set(Millisecond_set),//毫秒
. second_set(second_set),//秒
. minute_set(minute_set) //分
);
//倒计数工作模式时
//倒计数工作模式时，设置 S3 为复位键，S0 为启动/暂停键，控制秒表复位、启动、暂停。
//每暂停一次，就计数一次，若计数次数已经满 10 次，则后一次的计数值依次覆盖前一次的计数值。
downtime i_downtime(
. clk_1KHz(clk_1KHz),//1ms
. mode(mode),
. start_key(S0),//启动/暂停--S0
. reset_key(S3),//复位--S3
//倒计时起始时间
. Millisecond_set(Millisecond_set),//毫秒
. second_set(second_set),//秒
. minute_set(minute_set),//分
. store_en(store_en_2),//存储信号
. Millisecond(down_Millisecond),//毫秒
. second(down_second),//秒
. minute(down_minute) //分
);
//回看模式
//计数值回看模式时，S3/S0 键进行前/后翻操作，查看每次的计数值，最多能记录 10 次计数值。
call_back i_call_back(
. clk_1KHz(clk_1KHz),//1ms
. mode(mode),
. call_before(S3),//S3-前翻操作
. call_later(S0),//S0--后翻操作
. store_en(store_en_1 || store_en_2),//存储信号
. Millisecond(Millisecond),//毫秒
. second(second),//秒
. minute(minute),//分
. down_Millisecond(down_Millisecond),//毫秒
. down_second(down_second),//秒
. down_minute(down_minute),//分
. call_Millisecond(call_Millisecond),//回看毫秒
. call_second(call_second),//回看秒
. call_minute(call_minute) //回看分
);
//显示模式
display i_display(
. clk(clk_1KHz),
. S2(S2),//模式切换，在正计数模式、倒计数设置模式、倒计数工作模式、计数值回看模式之间轮流切换
. mode(mode),
    //正计时
. Millisecond(Millisecond),//毫秒
. second(second),//秒
. minute(minute),//分
    //倒计时
. down_Millisecond(down_Millisecond),//毫秒
. down_second(down_second),//秒
. down_minute(down_minute),//分

    //倒计时起始时间
. Millisecond_set(Millisecond_set),//毫秒
. second_set(second_set),//秒
. minute_set(minute_set),//分

    //回看时间
. call_Millisecond(call_Millisecond),//回看毫秒
. call_second(call_second),//回看秒
. call_minute(call_minute),//回看分
. HEX0(HEX0),//数码管-低亮
. HEX1(HEX1),//数码管-低亮
. HEX2(HEX2),//数码管-低亮
. HEX3(HEX3),//数码管-低亮
. HEX4(HEX4),//数码管-低亮
. HEX5(HEX5),//数码管-低亮
. HEX6(HEX6) //数码管-低亮
);
endmodule

设计文档：

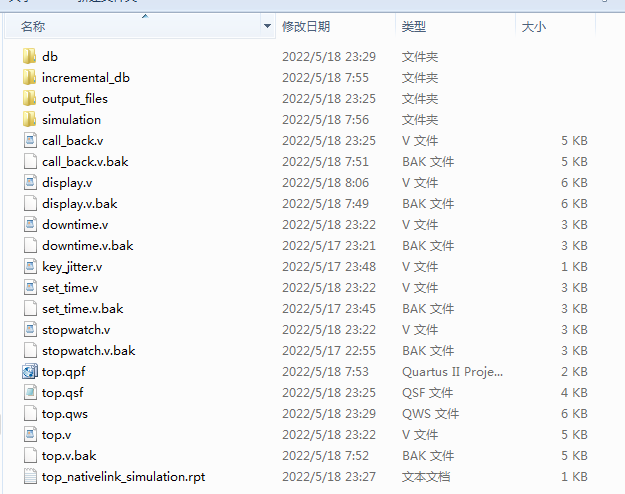

1. 工程文件

2. 程序文件

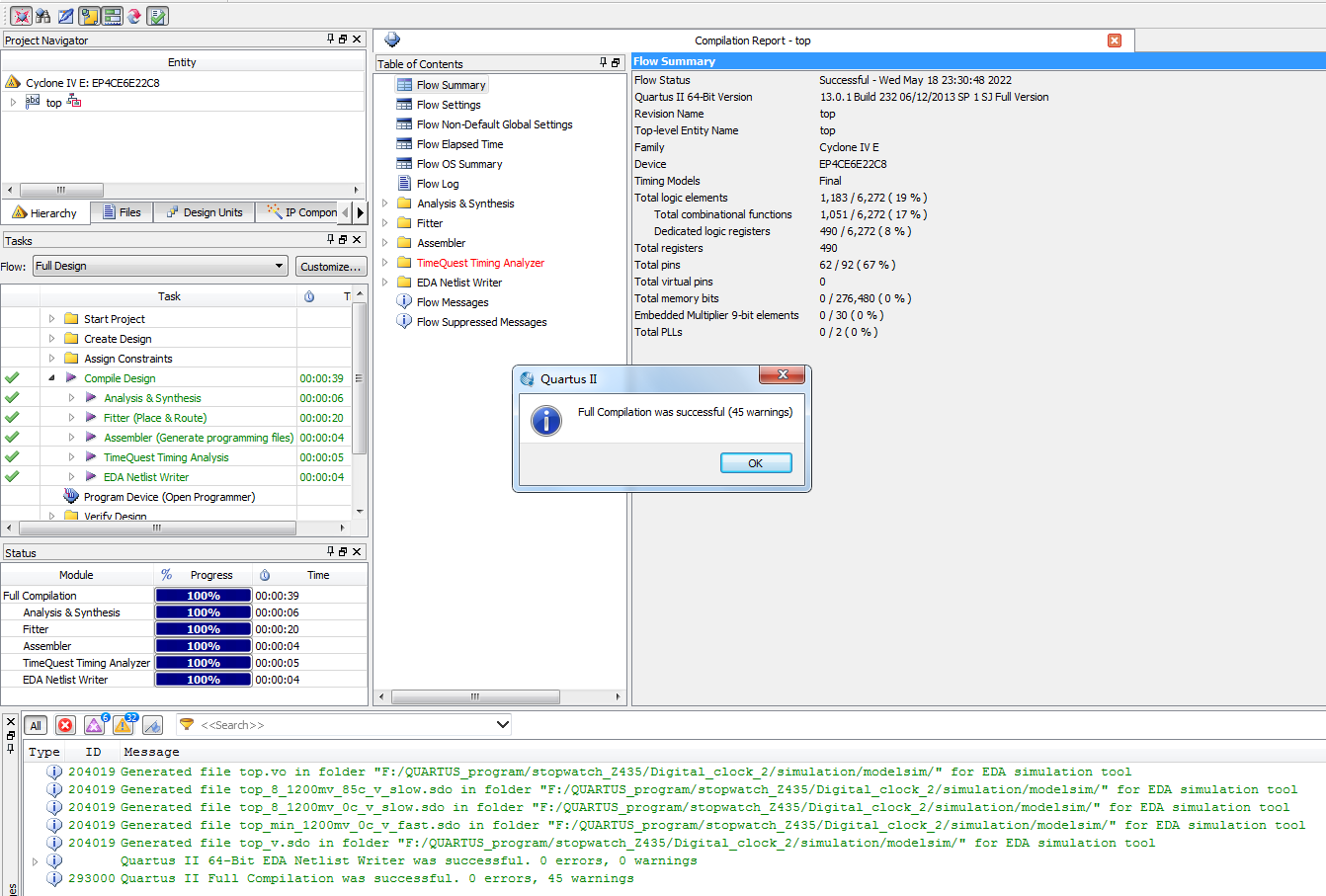

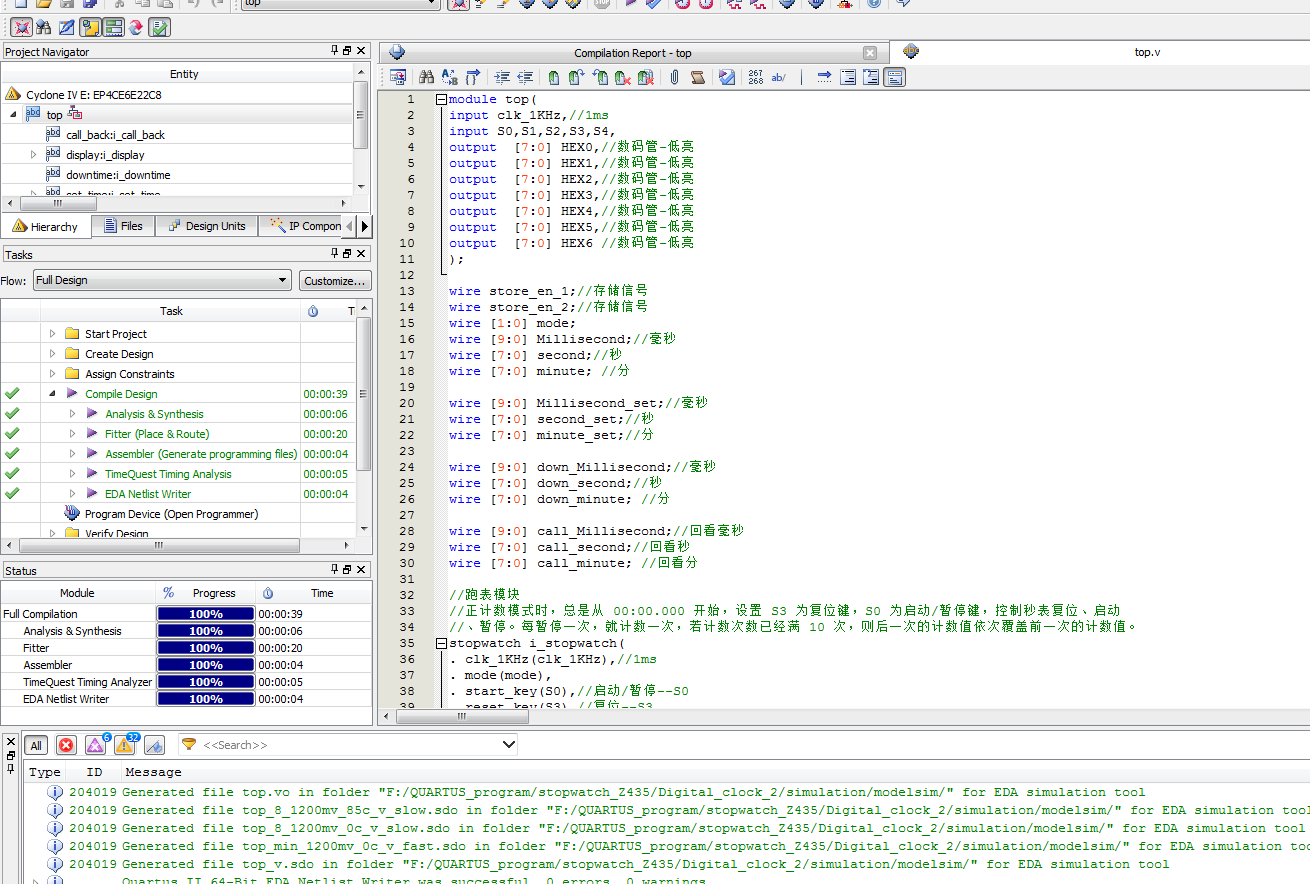

3. 程序编译

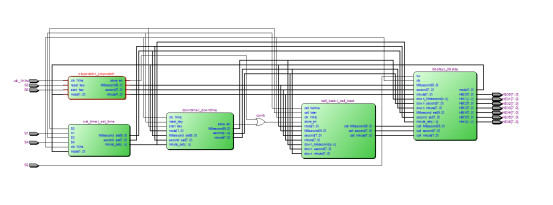

4. RTL图

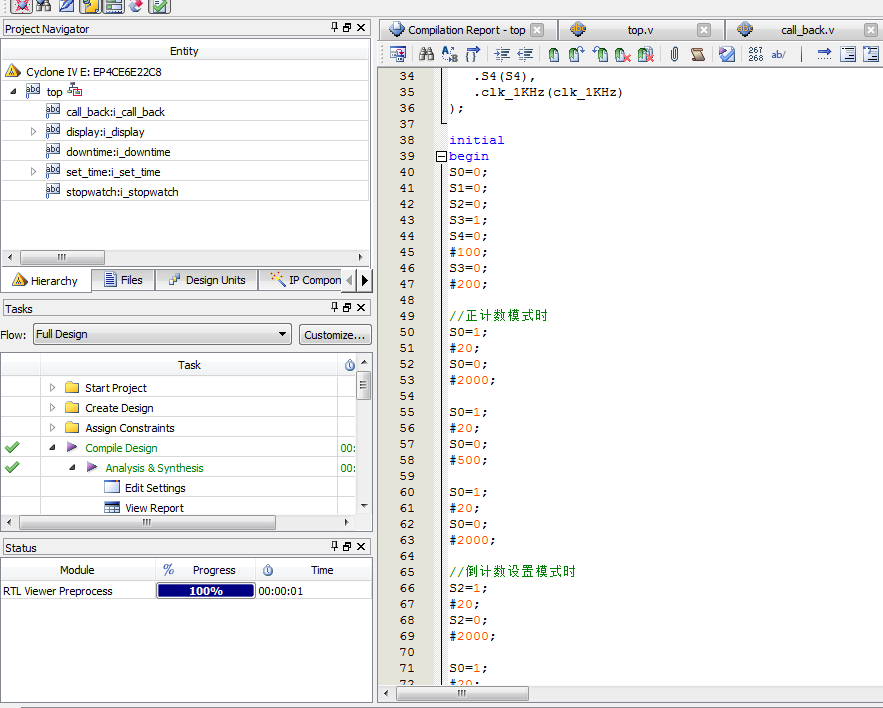

5. Testbench

6. 仿真图

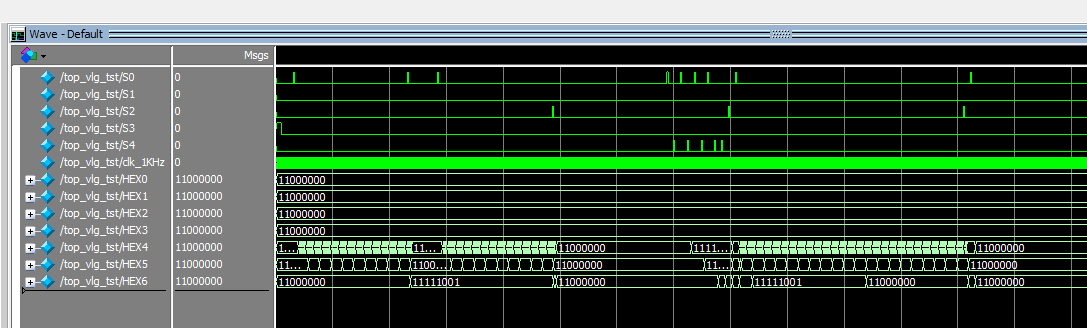

整体仿真图

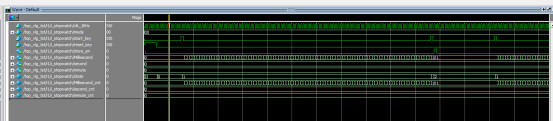

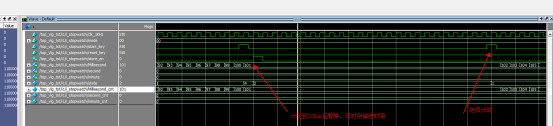

正计时模块

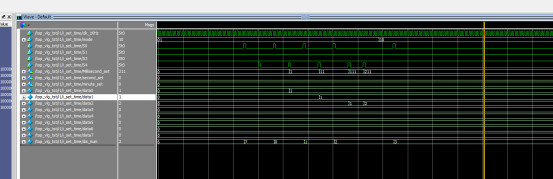

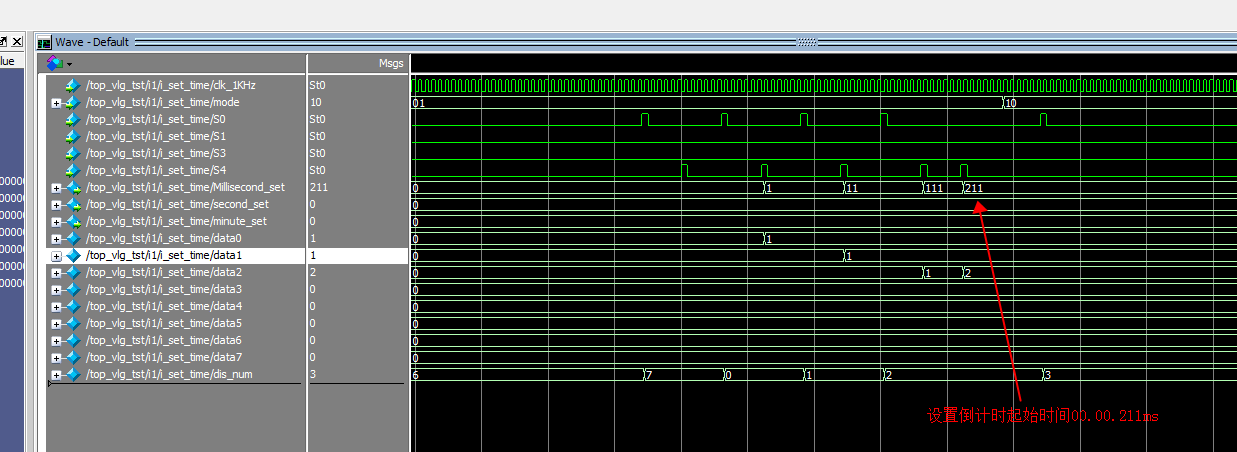

倒计时设置

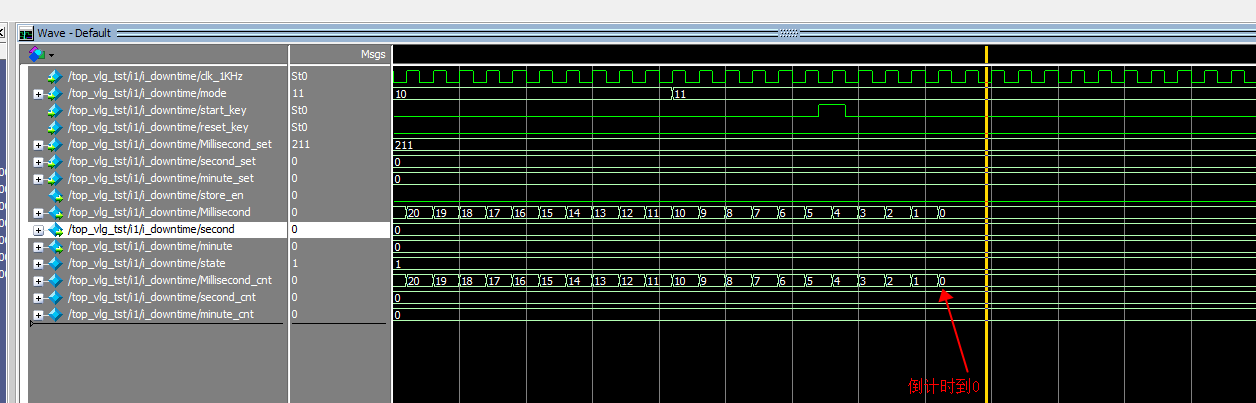

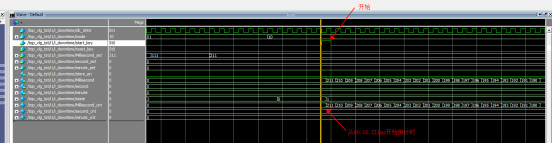

倒计时计时

回看模块

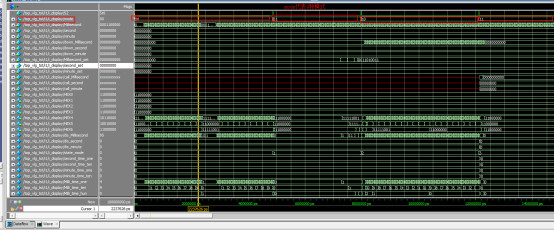

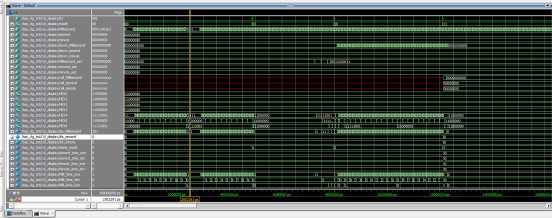

显示模块
