乒乓球游戏控制器设计Verilog代码Quartus EP4C开发板

本文链接：https://blog.csdn.net/diaojiangxue/article/details/143167065

名称：乒乓球游戏控制器设计Verilog代码Quartus EP4C开发板（文末获取）

软件：Quartus

语言：Verilog

代码功能：

乒乓球游戏控制器

设计任务

设计一个乒乓球游戏控制器，用8个LED组成乒乓球台，用点亮的发光二极管按一定的方向的移动表示球的运动位置。游戏控制器由A、B两人操作，每方设置一个击发球按键，即可用来发球，又可用来击球。比赛规则为：当A按动开关时，靠近A方的第一个LED亮，表示A发球，然后LED从A向B依次点亮，代表球的移动（移动速度为0.5S~1S）。当球移动到靠近B方的第一个灯时，B应该按开关击球，LED向反方向依次点亮，表示球已经击出。若B方提前击球和未击球，则判B方失分，A方得一分。然后重新发球，比赛继续进行。通过数码管来显示双方得分，任何一方先记满9分获胜。每方发两次球后交换发球权。

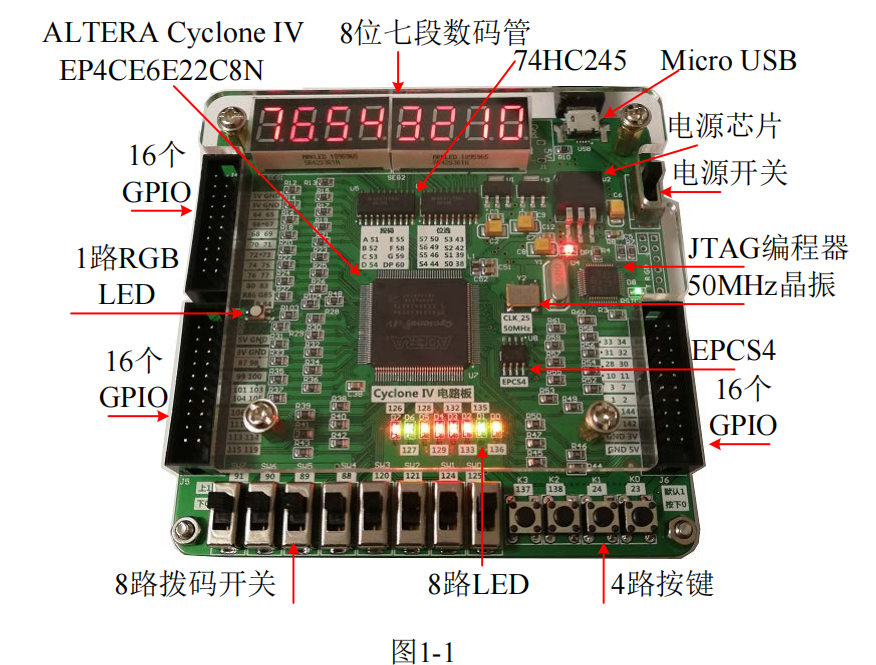

本代码已在EP4C开发板验证，EP4C开发板如下，其他开发板可以修改管脚适配：

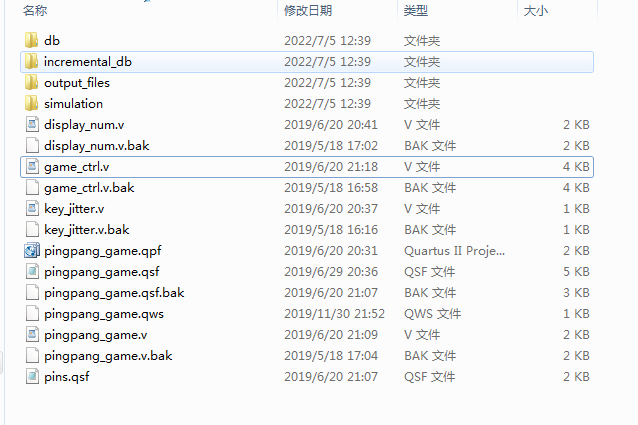

1、工程文件

2、程序文件

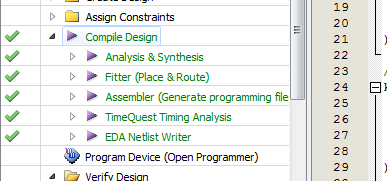

3、程序编译

4、RTL图

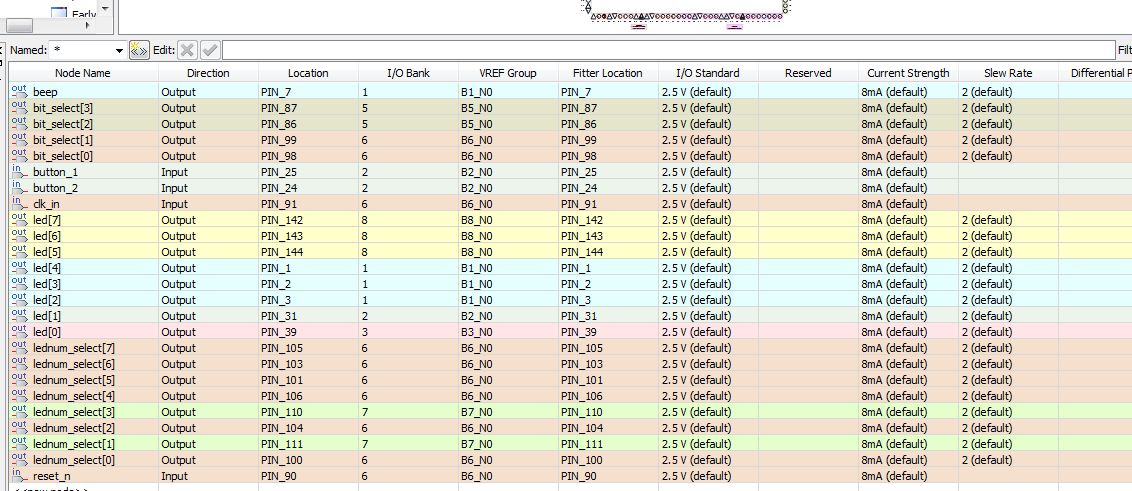

5、管脚分配

部分代码展示:

`timescale 1ns / 1ps
module pingpang_game(
    input clk_in,//50MHz
    input reset_n,//低电平复位
    input button_1,//选手1 push low
    input button_2,//选手2 push low
 output beep,//获胜提示
    output [7:0] led,//led,高电平亮 high light
 output [7:0] lednum_select,//数码管段选
    output [3:0] bit_select//数码管位选
    );
wire button_posedge_1;
wire button_posedge_2;
//按键消抖模块
key_debounce i1_key_debounce(
     . clk(clk_in),
     . rst_p(1'b0),
     . button_in(button_1),//输入
  . button_neg(button_posedge_1)//消抖后按键下降沿
);
//按键消抖模块
key_debounce i2_key_debounce(
     . clk(clk_in),
     . rst_p(1'b0),
     . button_in(button_2),//输入
  . button_neg(button_posedge_2)//消抖后按键下降沿
);
wire [7:0] score_1;
wire [7:0] score_2;
//游戏控制模块
game_ctrl i_game_ctrl(
    . clk_in(clk_in),
    . reset_p(~reset_n),//复位
    . led(led),//led,高电平亮 high light
 . beep(beep),
    . button_posedge_1(button_posedge_1),//消抖后按键下降沿
    . button_posedge_2(button_posedge_2),//消抖后按键下降沿
    . score_1(score_1),//分数1
    . score_2(score_2)//分数2
    );
