这些芯片的代码都不需要背，看官方给的芯片资料来写，就永远不会忘记的！！！

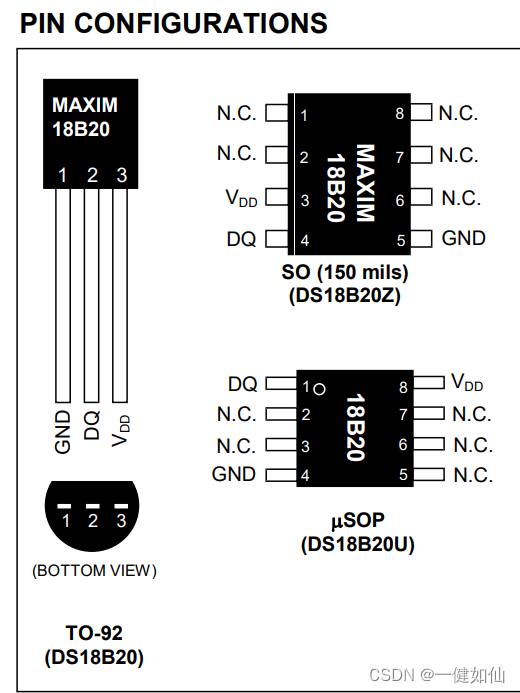

一.DS18B20温度芯片



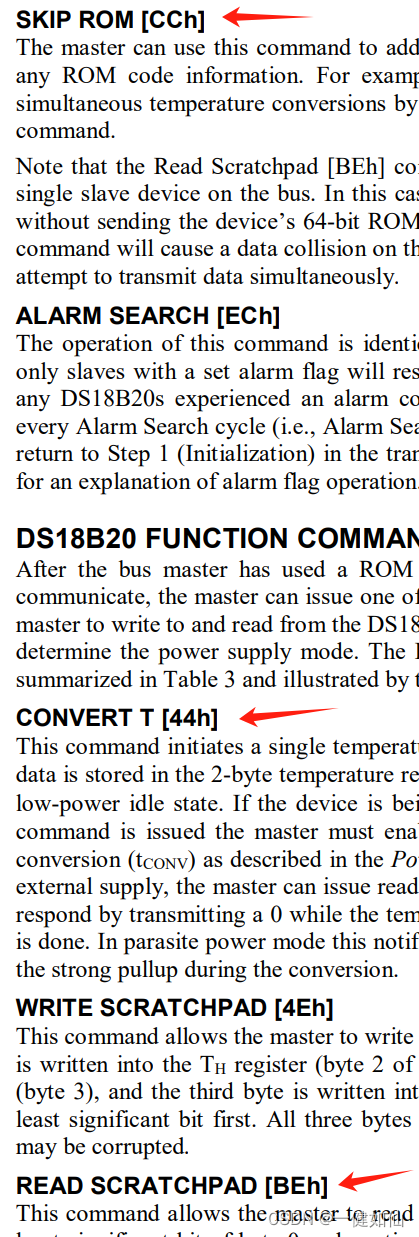

核心代码：(时间 t 一定要扩大12倍数）

ds18b20.c

#include <ds18b20.h>

sbit DQ = P1^4;  //单总线接口

//单总线延时函数
void Delay_OneWire(unsigned int t)
{
    t*=12;        //一定要将时间扩大12倍数
    while(t--);
}
//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat)
{
    unsigned char i;
    for(i=0;i<8;i++)
    {
        DQ = 0;
        DQ = dat&0x01;
        Delay_OneWire(5);
        DQ = 1;
        dat >>= 1;
    }
    Delay_OneWire(5);
}

//从DS18B20读取一个字节
unsigned char Read_DS18B20(void)
{
    unsigned char i;
    unsigned char dat;

    for(i=0;i<8;i++)
    {
        DQ = 0;
        dat >>= 1;
        DQ = 1;
        if(DQ)
        {
            dat |= 0x80;
        }
        Delay_OneWire(5);
    }
    return dat;
}

//DS18B20设备初始化
bit init_ds18b20(void)
{
      bit initflag = 0;
      DQ = 1;
      Delay_OneWire(12);
      DQ = 0;
      Delay_OneWire(80);
      DQ = 1;
      Delay_OneWire(10);
        initflag = DQ;
      Delay_OneWire(5);

      return initflag;
}
//ds18b20读取温度

float rd_T()
{
    unsigned char low,high;
     init_ds18b20();
    Write_DS18B20(0xcc);
    Write_DS18B20(0x44);
    init_ds18b20();
    Write_DS18B20(0xcc);
    Write_DS18B20(0xbe);
        return ((high<<8)|low);
}

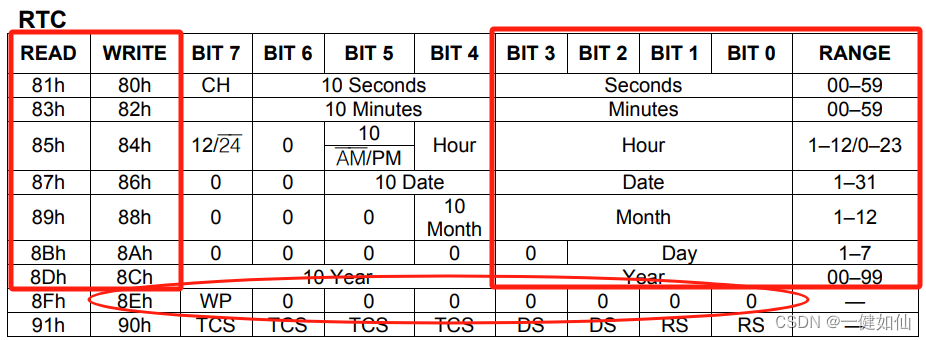

二.DS1302时钟芯片

核心代码：

ds1302.c

#include <STC15F2K60S2.H>
#include <intrins.h>
#include "ds1302.h"
sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}


//十进制时钟
//创建时钟
void Set_Rtc(unsigned char *rtc)
{
	unsigned char i;
	Write_Ds1302_Byte(0x8e,0);
	for(i=0;i<3;i++){
		rtc[i] = rtc[i] / 10 << 4 | rtc[i] % 10;
		Write_Ds1302_Byte(0x84-i*2,rtc[i]);
	}
	Write_Ds1302_Byte(0x8e,1);
}

//读取时钟
void Read_Rtc(unsigned char *rtc)
{
	unsigned char i;
	for(i=0;i<3;i++){
		rtc[i]=Read_Ds1302_Byte(0x85-i*2);
		rtc[i] = rtc[i] / 16 * 10 + rtc[i] % 16;
	}
}

三.PCF8591 光敏电阻AN1 和 滑动变阻器AN3 芯片

按照芯片资料一步步写，不要死记硬背！！

pcf8591.c        （读取数据的代码要记得有返回值）

#include "pcf8591.h"
#include "intrins.h"
#define somenop {_nop_();_nop_();_nop_();_nop_();_nop_();}
#define SlaveAddrW 0xA0
#define SlaveAddrR 0xA1

//总线引脚定义
sbit SDA = P2^1;  /* 数据线 */
sbit SCL = P2^0;  /* 时钟线 */


//总线启动条件
void IIC_Start(void)
{
	SDA = 1;
	SCL = 1;
	somenop;
	SDA = 0;
	somenop;
	SCL = 0;
}
//总线停止条件
void IIC_Stop(void)
{
	SDA = 0;
	SCL = 1;
	somenop;
	SDA = 1;
}
//应答位控制
void IIC_Ack(bit ackbit)
{
	if(ackbit)
	{
		SDA = 0;
	}
	else
	{
		SDA = 1;
	}
	somenop;
	SCL = 1;
	somenop;
	SCL = 0;
	SDA = 1;
	somenop;
}
//等待应答
bit IIC_WaitAck(void)
{
	SDA = 1;
	somenop;
	SCL = 1;
	somenop;
	if(SDA)
	{
		SCL = 0;
		IIC_Stop();
		return 0;
	}
	else
	{
		SCL = 0;
		return 1;
	}
}
//通过I2C总线发送数据
void IIC_SendByte(unsigned char byt)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		if(byt&0x80)
		{
			SDA = 1;
		}
		else
		{
			SDA = 0;
		}
		somenop;
		SCL = 1;
		byt <<= 1;
		somenop;
		SCL = 0;
	}
}
//从I2C总线上接收数据
unsigned char IIC_RecByte(void)
{
	unsigned char da;
	unsigned char i;

	for(i=0;i<8;i++)
	{
		SCL = 1;
		somenop;
		da <<= 1;
		if(SDA)
		da |= 0x01;
		SCL = 0;
		somenop;
	}
	return da;
}

//读取数据
unsigned char pcf8591_read(unsigned char addr)
{
	unsigned char temp;
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(addr);
	IIC_WaitAck();
	IIC_Start();
	IIC_SendByte(0x91);
	IIC_WaitAck();
	temp=IIC_RecByte();
	IIC_SendByte(1);
	IIC_Stop();
return temp;
}

//写入数据
void pcf8591_write(unsigned char dat)
{
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(0x41);//0x41为光敏电阻,0x43为滑动变阻器
	IIC_WaitAck();
	IIC_SendByte(dat);
	IIC_WaitAck();
	IIC_Stop();

}

四.AT24C02（EEPROM)存储器芯片

代码跟pcf8591相似，只需改动地址

#include "at24c02.h"
#include "intrins.h"
#define somenop {_nop_();_nop_();_nop_();_nop_();_nop_();}
#define SlaveAddrW 0xA0
#define SlaveAddrR 0xA1

//总线引脚定义
sbit SDA = P2^1;  /* 数据线 */
sbit SCL = P2^0;  /* 时钟线 */


//总线启动条件
void IIC_Start(void)
{
	SDA = 1;
	SCL = 1;
	somenop;
	SDA = 0;
	somenop;
	SCL = 0;
}
//总线停止条件
void IIC_Stop(void)
{
	SDA = 0;
	SCL = 1;
	somenop;
	SDA = 1;
}
//应答位控制
void IIC_Ack(bit ackbit)
{
	if(ackbit)
	{
		SDA = 0;
	}
	else
	{
		SDA = 1;
	}
	somenop;
	SCL = 1;
	somenop;
	SCL = 0;
	SDA = 1;
	somenop;
}
//等待应答
bit IIC_WaitAck(void)
{
	SDA = 1;
	somenop;
	SCL = 1;
	somenop;
	if(SDA)
	{
		SCL = 0;
		IIC_Stop();
		return 0;
	}
	else
	{
		SCL = 0;
		return 1;
	}
}
//通过I2C总线发送数据
void IIC_SendByte(unsigned char byt)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		if(byt&0x80)
		{
			SDA = 1;
		}
		else
		{
			SDA = 0;
		}
		somenop;
		SCL = 1;
		byt <<= 1;
		somenop;
		SCL = 0;
	}
}
//从I2C总线上接收数据
unsigned char IIC_RecByte(void)
{
	unsigned char da;
	unsigned char i;

	for(i=0;i<8;i++)
	{
		SCL = 1;
		somenop;
		da <<= 1;
		if(SDA)
		da |= 0x01;
		SCL = 0;
		somenop;
	}
	return da;
}

//读取数据

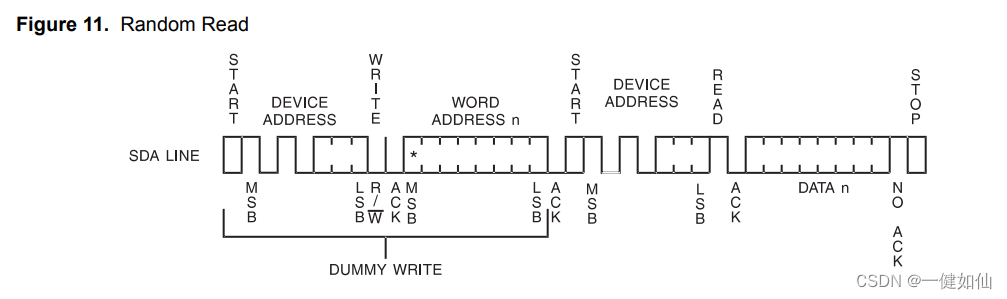

unsigned char at24c02_read(unsigned char addr)
{
	unsigned char temp;
	IIC_Start();
	IIC_SendByte(0xa0);
	IIC_WaitAck();
	IIC_SendByte(addr);
	IIC_WaitAck();
	IIC_Start();
	IIC_SendByte(0xa1);
	IIC_WaitAck();
	temp=IIC_RecByte();
	IIC_SendByte(1);
	IIC_Stop();
return temp;
}

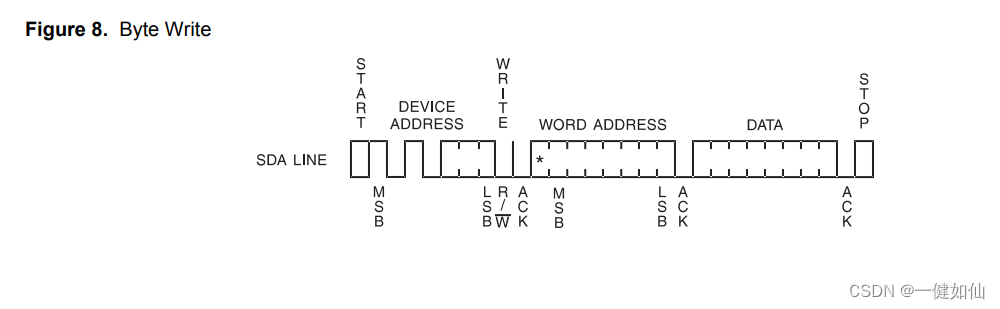

//写入数据
void at24c02_write(unsigned char addr,dat)
{
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(addr);//word地址
	IIC_WaitAck();
	IIC_SendByte(dat);//发送数据数据
	IIC_WaitAck();
	IIC_Stop();
}

五.NE555频率芯片

写在main函数即可,用两个定时器及中断来测频率：

定时器0 计数，定时器1 定时；(定时器0的初值设置为0,0,不需要打开定时器中断和总中断)

unsigned int timer_1s=0;
unsigned int fre;

//定时器0只需计数 定时 0 ms
void Timer0_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x00;				//设置定时初始值
	TH0 = 0x00;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

//定时器1定时 1ms
void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
	ET1 = 1;				//使能定时器1中断
    EA=1;                   //打开总中断
}

void Timer1_Isr(void) interrupt 3
{
    if(++timer_1s==1000)//每数到1s执行
{
    timer_1s=0;
    fre=TH0<<8|TL0;//计算频率
    TH0=TL0=0;//定时器0计数复位
}
}

文章比较长，就不详细解释原理了，不懂的可以欢迎在评论区留言哈~
