一、实验目的及要求

1、掌握GPIO及其输出的识别方法。

2、熟悉蜂鸣器和STM32微控制器的接口方法。

3、了解蜂鸣器的工作原理及硬件电路。

二、实验内容及原理

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

STM32F103 战舰开发板板载的蜂鸣器是电磁式的有源蜂鸣器，如图 3.1 所示：

图3.1 有源蜂鸣器

这里的有源不是指电源的“源”，而是指有没有自带震荡电路，有源蜂鸣器自带了震荡电路，一通电就会发声；无源蜂鸣器则没有自带震荡电路，必须外部提供 2-5Khz 左右的方波驱动，才能发声。

上一实验，我们利用 STM32 的 I/O 口直接驱动 LED 灯，本节的蜂鸣器，我们能否直接用 STM32 的I/O 口驱动呢？让我们来分析一下：STM32F1 的单个I/O最大可以提供 25mA 电流（来自数据手册），而蜂鸣器的驱动电流是30mA左右，两者十分相近，但是全盘考虑，STM32F1 整个芯片的电流，最大也就 150mA，如果用I/O口直接驱动蜂鸣器，其他地方用电就得省着点了，所以我们不用 STM32F1的I/O直接驱动蜂鸣器，而是通过三极管扩流后再驱动蜂鸣器，这样 STM32F1的I/O只需要提供不到 1mA 的电流就足够了。

I/O 口使用虽然简单，但是和外部电路的匹配设计，还是要十分讲究的，考虑越多，设计就越可靠，可能出现的问题也就越少。

三、实验条件及设备要求

硬件环境：计算机一台；正点原子战舰STM32F103开发板

四、实验步骤

1．硬件设计

（1） 例程功能

蜂鸣器每隔 300ms 响或者停一次。LED0 每隔 300ms 亮或者灭一次。LED0 亮的时候蜂鸣器不叫，而 LED0 熄灭的时候，蜂鸣器叫。

（2） 硬件资源

1）LED 灯：LED - PB5

2）蜂鸣器：BEEP - PB8

（3）原理图

蜂鸣器在硬件上是直接连接好了的，不需要经过任何设置，直接编写代码就可以了。蜂鸣器的驱动信号连接在 STM32F1 的 PB8 上。如图 3.2 所示：

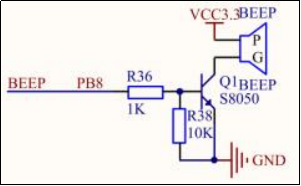

图 3.2 蜂鸣器与 STM32F1 连接原理图

我们用一个 NPN 三极管（S8050）来驱动蜂鸣器，驱动信号通过 R36 和 R38 间的电压获得，芯片上电时默认电平为低电平，故上电时蜂鸣器不会直接响起。当 PB8 输出高电平的时候，蜂鸣器将发声，当 PB8 输出低电平的时候，蜂鸣器停止发声。

2.软件设计

本实验用到 GPIO 外设输出功能，关于 HAL 库的 GPIO 的 API 函数请看跑马灯实验的介绍。下面是本实验的程序流程图。

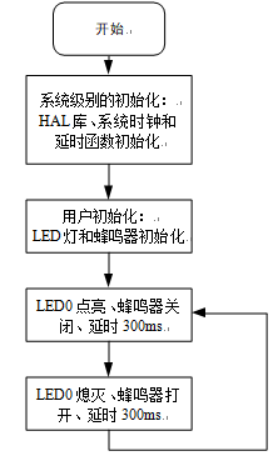

图 3.3 蜂鸣器实验程序流程图

2.1 程序设计

（1）工程文件创建步骤

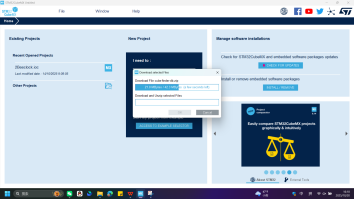

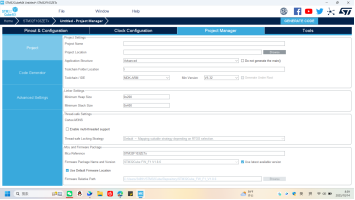

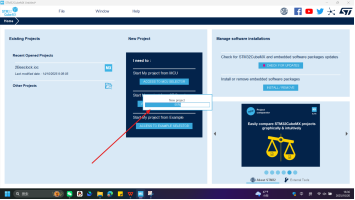

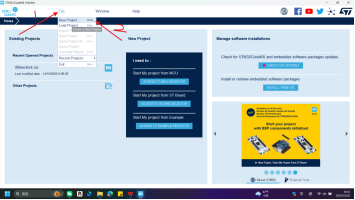

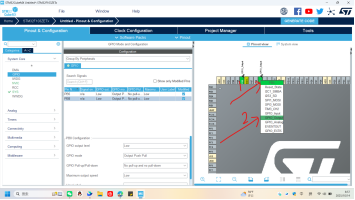

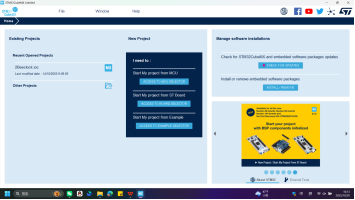

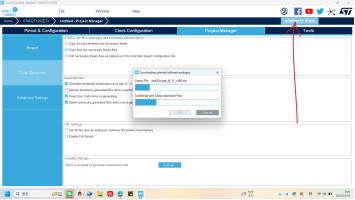

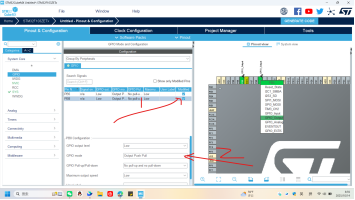

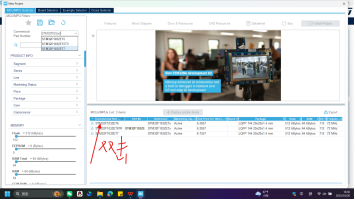

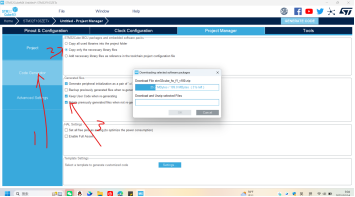

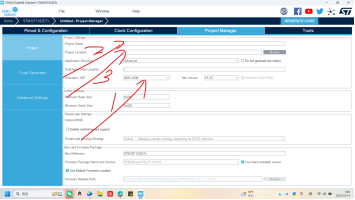

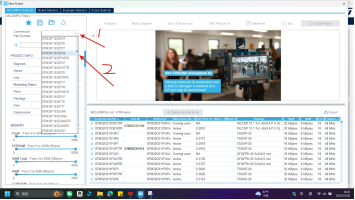

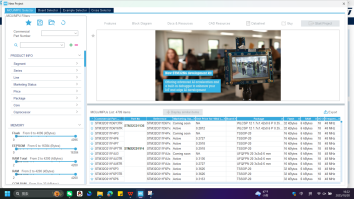

打开STM32CubeMX

（2）main.c 文件代码：

#include "stm32f10x.h"

#include "led.h"

#include "delay.h"

#include "beep.h"

int main(void)

{

delay_init();

LED_Init();

Beep_Init();

while(1)

{

//库函数

GPIO_ResetBits(GPIOB, GPIO_Pin_5);//LED1点亮，蜂鸣器不响

GPIO_SetBits(GPIOE, GPIO_Pin_5);

GPIO_ResetBits(GPIOB, GPIO_Pin_8);

delay_ms(300);

GPIO_SetBits(GPIOB, GPIO_Pin_5);//LED2点亮，蜂鸣器响

GPIO_ResetBits(GPIOE, GPIO_Pin_5);

GPIO_SetBits(GPIOB, GPIO_Pin_8);

delay_ms(300);

//位操作

// PBout(5)=0;

// PEout(5)=1;

// PBout(8)=0;

// delay_ms(300);

// PBout(5)=1;

// PEout(5)=0;

// PBout(8)=1;

// delay_ms(300);

}

（3）gpio.c文件代码：

#include "beep.h"

#include "stm32f10x.h"

void Beep_Init(void)

{

GPIO_InitTypeDef GPIO_Initstr;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE);//时钟使能

GPIO_Initstr.GPIO_Mode=GPIO_Mode_Out_PP;

GPIO_Initstr.GPIO_Pin=GPIO_Pin_8;

GPIO_Initstr.GPIO_Speed=GPIO_Speed_50MHz;

GPIO_Init(GPIOB, &GPIO_Initstr);

GPIO_ResetBits(GPIOB, GPIO_Pin_8);//初始化蜂鸣器关闭

}

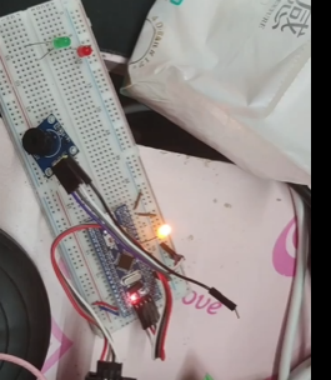

3. 下载验证

五、实验总结

本次STM32蜂鸣器实验完成了基于STM32单片机控制蜂鸣器发声的核心功能验证，通过配置GPIO口为输出模式，利用高低电平切换或PWM信号实现了蜂鸣器的通断及音调调节，掌握了STM32 GPIO口的基本配置方法和蜂鸣器的驱动原理，过程中验证了硬件电路连接的正确性和软件代码逻辑的可行性，同时发现需注意GPIO口电平匹配、延时函数精准度对蜂鸣器发声效果的影响，实验达到了熟悉STM32外设控制流程、理解简单输出设备驱动方式的目的。
