1.树莓派是什么？

答：不带机箱外壳的PC 主板，

其中，树莓派、单片机、电脑主板的简单区别如下：

	i/o口	操作系统
51/STM32单片机	有	无
树莓派	有	有
pc	无	有

2.型号介绍

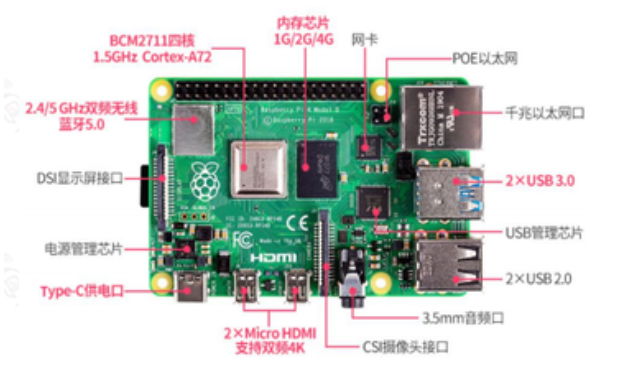

树莓派各版本一览：

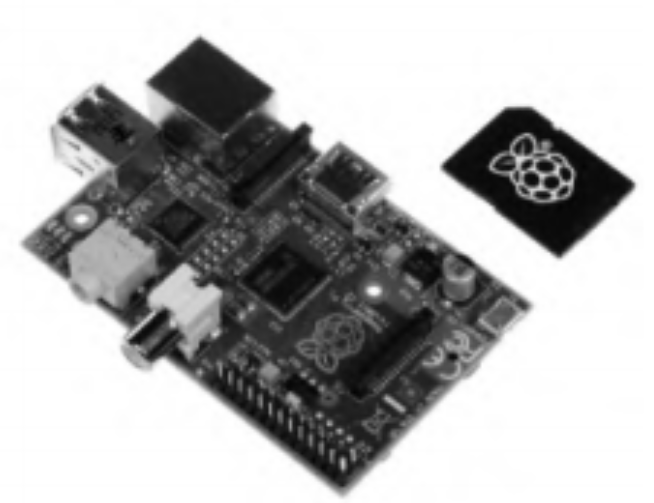

ModelB	第一个版本

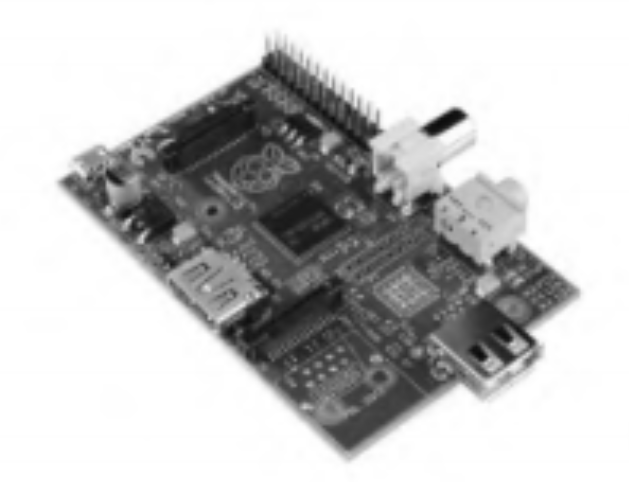

Model A	简化的廉价版本

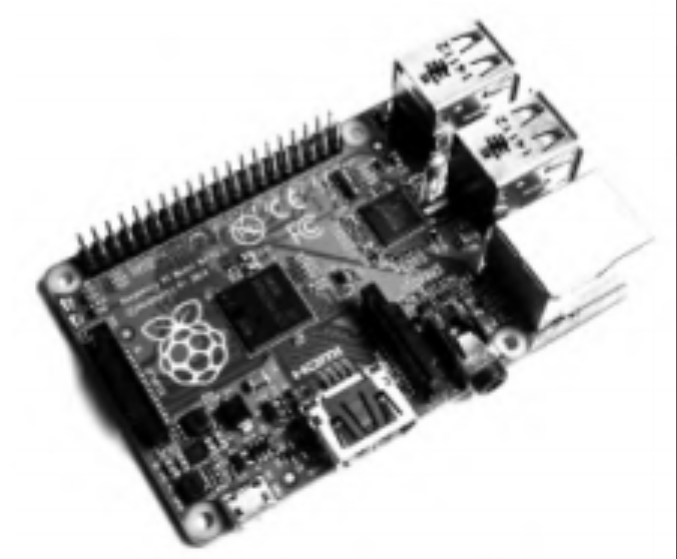

Model B+	增强版本

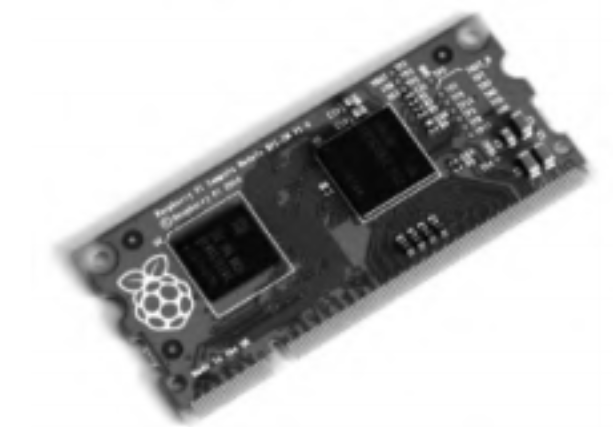

CM0（Compute Model 0）	计算模块，更精简，主打嵌入式集成

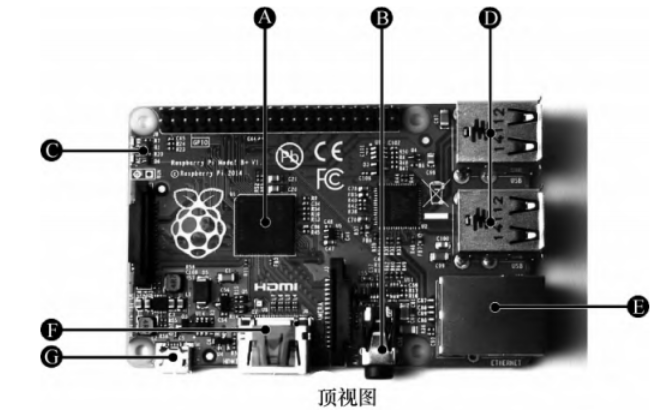

3.仔细观察一下（B+）

A：处理器	基于ARM11架构的32 位700MHz片上系统。ARM芯片硬件架构丰富，通过不同的内核配置就可以提供不同价位和不同功能的产品。Model B和Model B+有512M的内存，而Model A只有 256M（Model B的第一批产品只有256M的内存）。
B：复合视频和模拟音频输出	模拟音视频输出可以通过标准的3.5mm的4脚插头传输。连接线的一端是一个迷你4脚插口。另一端则是用于传输立体音频信号（红线、白线）和复合NTSC或者PAL视频（黄线）的3脚RCA插头。Model A和Model B都配有一个RC型号的插口，用于输出复合视频信号，另外还都配有一个独立的3.5mm插口，用于模拟音频信号传输。

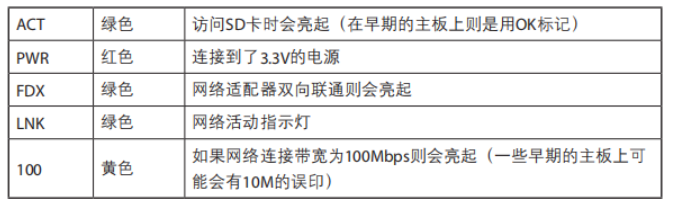

C：LED状态灯
D：外部USB接口
E：以太网接口	Model B+和Model B都配有标准的RJ45以太网接口。Model A却没有，但是你可以使用一个USB以太网适配器（Model B上的接口其实是一个板载USB转以太网适配器）将其连接到有线网中。通过USB端口进行WiFi连接是另外一种方法。
F：HDMI连接器	HDMI接口提供数字音视频输出。支持14种不同的视频解析，而HDMI信号能够被转为DVI（大多数显示器沿用的格式）信号、复合信号（模拟视频信号，一般由黄色的RCA连接器传输），或者配有外部适配器的SCART信号（用于连接音视频设备的欧洲标准）。
G：供电	树莓派上没有电源开关。树莓派通过微型USB接口供电（这并不是额外的USB接口，而是专门的供电接口）。

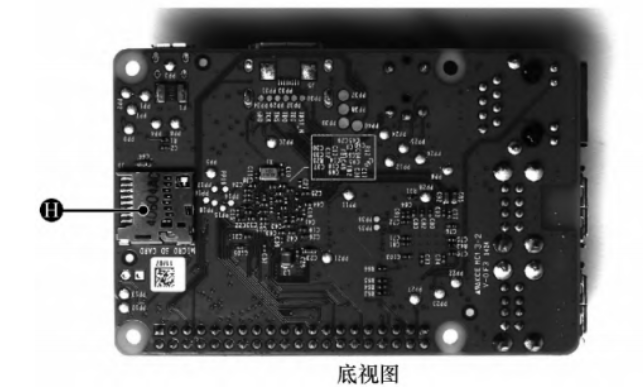

H：SD卡插槽	树莓派上没有硬盘驱动，全部数据都被存储在SD卡上。

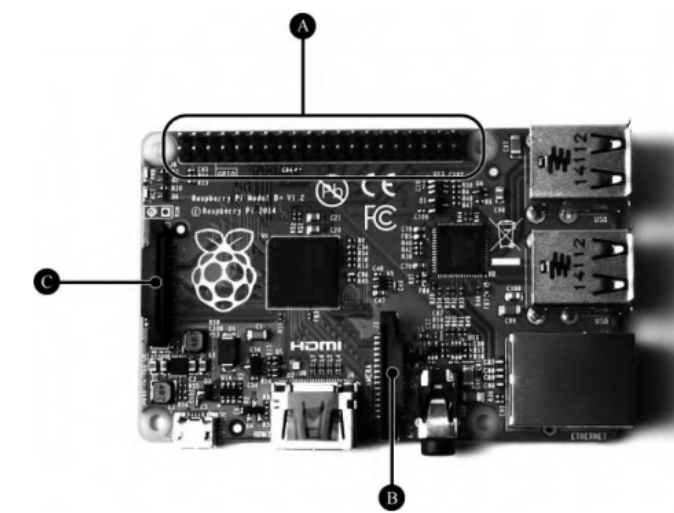

A：通用输入输出和其他引脚	Model B+拥有一个2×20的排插，这也是树莓派通用输入输出的参考标准。
B：相机串行接口连接器	该接口用于将相机模块直接与主板连接。
C：显示串行接口连接器	该连接器用于连接15引脚的排线，并且可以与LCD或者OLED显示屏幕通信。

3.外设准备

（1）数据线

网线——如果你没有计划用 Wi-Fi 无线网络，那么你需要一根网线来连接到你的路由器。

HDMI 线——连接到显示器，树莓派有一个单独的 HDMI 接口，可以支持高清视频和音频。

音频线——这是一个标准的插口，可以将你的便携式电脑连接到一个音频系统。如果你不用 HDMI 或者想将你的音频接入到其它设备，这个接口将非常有用。

RCA 视频线——另一个视频输出接口（分辨率较低），没有 HDMI 时可以使用此接口。

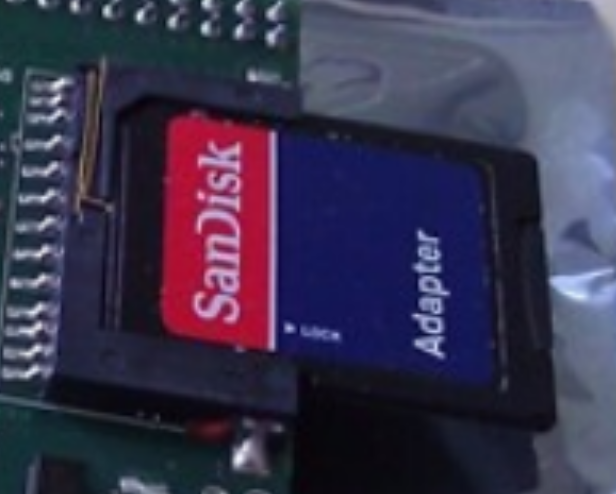

（2）外部存储器（Micro sd卡）

系统运行和数据存储的重要部件。树莓派没有硬盘驱动器——取而代之是一个 SD 卡读卡器。

一般来说不少于16GB ——更多的存储空间可以带来更好的用户体验。树莓派能够以类似于固态硬盘的方式来访问存储器，读/写速度更快，这就是为什么推荐使用 SDHC 格式的高速存储卡的原因。其它的存储设备可以通过 USB 接口进行扩展。

（3）其它

USB 的鼠标和键盘——如果你想输入一些文本或使用配置界面的话，这非常重要。当设

备安装完成并连上网络之后，你就可以拿 USB 接口做其它事情了（例如：插上额外的 U

盘或使用无线网络）。如果还想输入文本，使用 SSH 就可以了。

5V 电压的 MicroUSB 适配器。这个型号的适配器在黑莓手机上用得很多，稳定，便宜。

WiFi USB适配器 很多802.11 WiFi USB适配器可以在树莓派上使用。但WiFi将会非常耗电，所以你需要确保自己的设备有稳定的供电系统，一个2A电源或者一个USB集线器供电器就是非常不错的选择。如果你的WiFi适配器出现了问题，电源往往是罪魁祸首。

（4）电源

一个能提供5V电压和至少700mA电流的微型USB接口的适配器（Model A或者B+需要500mA的电流）。一般的智能手机的电源，但最好先检查充电器背面所标的功率。供电不足的树莓派可能依然能够运行，但是它的运行可能会变得非常古怪并且可能出现无法预测的宕机。除非你正在以Headless模式（就是无键盘或显示器模式）运行树莓派。Headless模式下的树莓派应在500mA的电流下运行，当树莓派与笔记本电脑连接的时候就会使用Headless模式。树莓派同样具有很多电池包的解决方案，这些方案遵循同样的原则。一旦接上电，树莓派的电源指示灯就会亮起，系统自动启动。
