Camera 4Cell（Remosaic）简介

本文是结合网络上多篇文章的内容汇总出来的，主要用于个人记录使用的。

1、相机部分名词

（1）ISO（感光度）

ISO感光度是CCD/CMOS（或胶卷）对光线的敏感程度，其中数字越大表示越敏感（感光度越高），但是ISO提高后会导致图像颗粒粗，图片质量下降明显，噪点大，颜色失真，细节丢失等情况。

一般而言我们会以ISO 50, ISO 100 , ISO 200, ISO 400, ISO 800 , ISO 1600 , ISO 3200 , ISO 6400来表示相机的感光度。

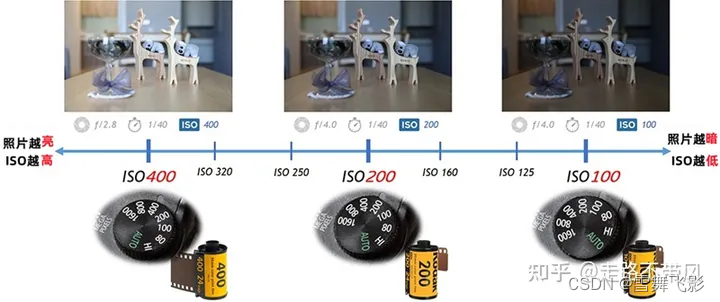

• ISO越高→ 感光能力越高→ 照片越亮
• ISO越低→ 感光能力越低→ 照片越暗

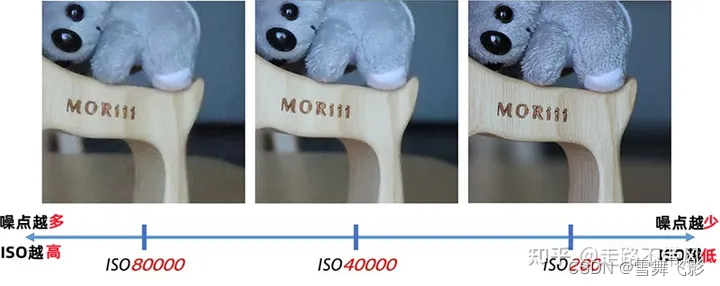

• ISO越高→ 感光能力越高→ 噪点越多、照片品质越差
• ISO越低→ 感光能力越低→ 噪点越少、照片品质越好

（2）快门

随便CCD/CMOS的感光速度越来越快（ISO越来越高），曝光时间变为一分钟，几秒钟，1/10秒甚至几百分之一秒，我们需要一个能准确控制曝光时间的东西，这个东西就是快门。

比较常见的是1/ 30, 1/ 60 , 1/ 125, 1/ 400, 1/ 4000这种快门速度，而大于1秒的话则会以1" , 2 “, 5” ,30"的方式表达。

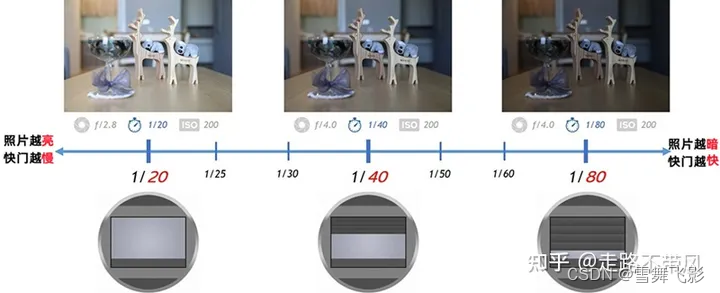

• 快门时间越长→ 感光时间越久→ 照片越亮
• 快门时间越短→ 感光时间越短→ 照片越暗

（3）光圈

所有相机都基于小孔成像原理，为了应付不同的光线强度，我们需要给镜头装上能够调节孔大小的装置，以便在强光时缩小孔洞，弱光时开大孔洞，这个装置就是光圈。

定义：光圈就是镜头里调节进光孔大小的装置。

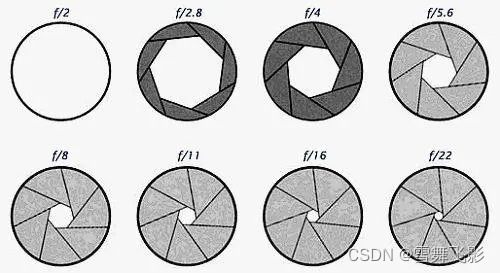

常见的光圈值如下： F1， F1.4， F2， F2.8， F4， F5.6， F8， F11， F16， F22， F32， F44， F64。每两挡相邻光圈值之间进光量相差一倍。例如光圈从F4调整到F2.8，进光量便多一倍；从F2.8到F2又多一倍。

以上也可以看出来，光圈值和光圈实际大小是相反的，进光量最大时光圈为F1，最小时为F64。

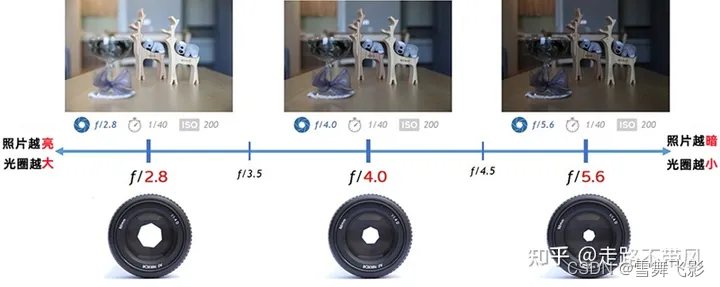

• 光圈越大→ 开孔越大→ 进光量越大→ 照片越亮
• 光圈越小→ 开孔越小→ 进光量越小→ 照片越暗

• f/值越小→光圈越大→ 照片越亮
• f/值越大→光圈越小→ 照片越暗

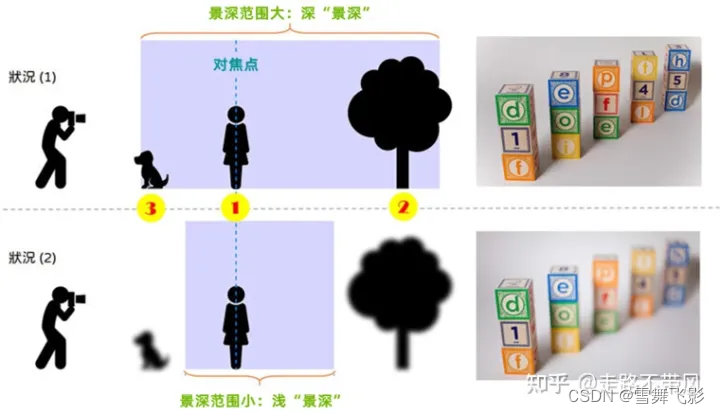

（4）景深

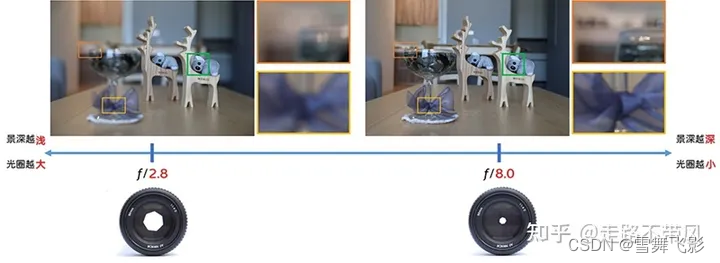

• 光圈越大 (f/值越小) → 画面清晰范围越窄→ 景深越浅
• 光圈越小 (f/值越大) → 画面清晰范围越广→ 景深越深

对焦点的前后范围中，影像清晰的深度有多少，我们就称之为景深。

（5）曝光

光线从小孔而入，射到胶卷上，产生光化反应（如果是CCD/CMOS，则是光电反应），此过程就要曝光。

另外要想得到正确曝光的图片，必须精确控制曝光量，幸好我们有光圈和快门两样工具可以一起来控制曝光量，曝光就是光圈和快门的组合。

可以这样认为：光圈（值）大小其实就是那个小圆孔开多大，快门（速度）就是小孔打开多长时间。

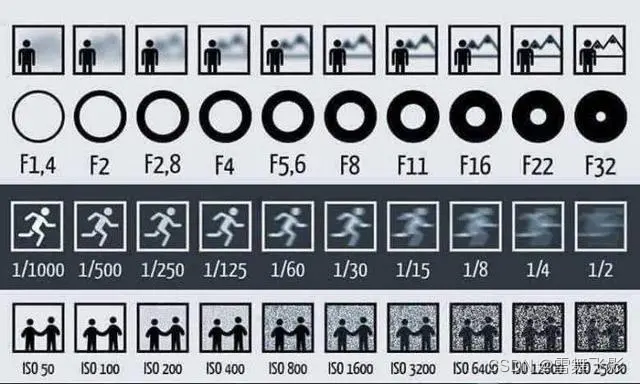

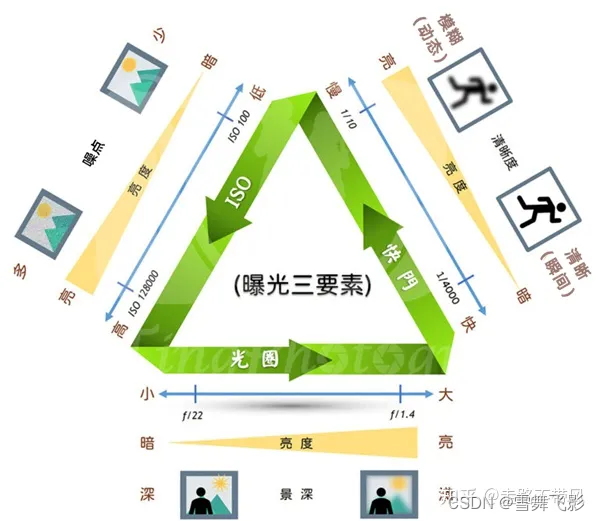

重要结论：一张正确曝光的图片可以有N种不同的光圈和快门速度组合，有三个因素能影响一张图片是否正确曝光：光圈，快门速度，ISO。其中光圈和快门速度联合决定进光量，ISO决定CCD/CMOS的感光速度。

（6）曝光补偿

总原则：照片要能真实反映拍摄时的环境亮度。如果一张正午户外的照片被拍得昏暗如夜，这张照片就曝光不足，反之则是曝光过度。

修正（增减）曝光值就叫做曝光补偿。

曝光补偿的原则：白加黑减。如果构图中有大片白色物体或者有灯等特别明亮的物体，就要相应增加曝光量（增大光圈 or j降低快门速度），如果取景框中有大片黑色的物体，则要减少曝光量。

（7）总结

曝光数（EV）是由感光度和光圈大小共同决定的。EV，即Exposure Value，是反映摄影中曝光量的一个参数。在ISO为100、光圈系数为F1、曝光时间为1秒的条件下，曝光量被定义为0。如果曝光量减少一档（快门时间减少一半或者光圈缩小一档），EV值就会增加1；反之，如果曝光量增一档（快门时间增加一倍或者光圈增加一档），EV值就会减少1。

当光圈大小保持不变时，ISO值的改变会直接影响到照片的亮度。ISO值越大，感光度越高，照片就会越亮，相应的EV值就越小。

2、4 Cell

现在市场上手机摄像模组的像素在不断地提高，但是感光芯片的有效感光区域却不能无限地增大，这也就意味着单个像素的感光面积会变得更小，那么单像素的感光性能也会相应地减弱。

我们今天的主角4 CELL技术登场啦!

在了解4 cell的结构之前，我们先来了解一下传统的拜耳结构。

（1）传统的拜耳结构

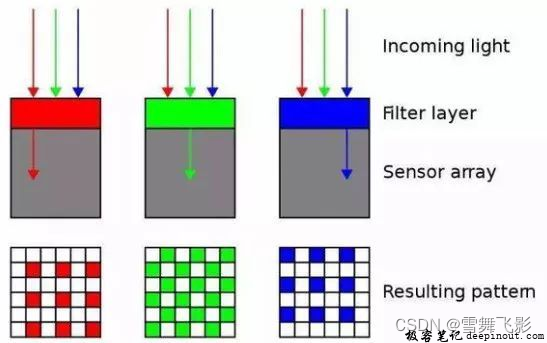

传统的拜耳结构采用RGGB结构，由于CMOS本身没有辩色能力，只能获得值的大小。拜耳的做法就是增加不同颜色的滤镜，使得每个像素识别一种颜色。然后通过后期插值算法，得到每个像素的RGB值。

（2）4 cell芯片

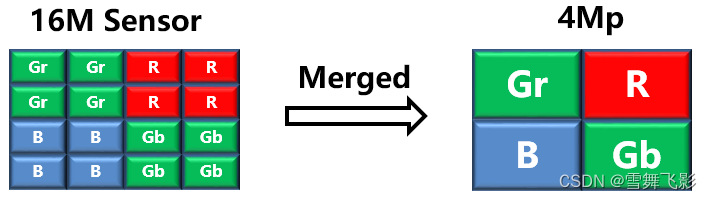

4 cell采用的仍然是拜耳结构，区别在于4 cell对具体像素的排列做了调整。它使用4个颜色相同的像素合成一个像素，整体上仍满足拜耳结构。

（2-1）亮环境下

在正常拍照的情况下，由于光照充足,采用高分辨率输出即可，经过REMOSAIC算法，转换成我们所认识的拜耳结构，实现高像素的拍摄。

REMOSAIC可以分为硬件和软件两类，硬件模式可以通过sensor实时输出Bayer模式的图像，软件模式则需要通过调用专用库对图像调整。所以目前来看，采用硬件REMOSAIC的方式效率更高。

（2-2）暗环境下

在暗环镜下，此类芯片可以将4个像素合起来当成一个像素。这个像素由于有更大的感光面积，在暗环镜拍摄时，会有更好的感光效果，这样子在拍摄夜景的时候画面会更明亮。

一般情况下终端会根据ISO来判断是否采用4 cell模式下拍摄的图片的输出。

• 比如ISO200以下（定义为亮环境），sensor以高像素经过REMOSAIC算法以后输出
• ISO200以上（定义为暗环境），则以4 cell处理后低像素输出，再通过平台的插值的方法得到高分辨率图像

（2-3）优劣势

优势：4 cell的优势简单来说就是在暗态环境下，切换为低像素模式，提升暗态感光能力和噪点表现；在亮度充足环境下，切换为高像素模式，满足高解析力的表现。

劣势：对一个芯片的Pixel进行了各种重组和算法补偿，那么它在高像素状态下的某些表现就会比同规格的高像素模组略差一些。

总结：4 Cell芯片主要是用于提高暗环境情况下，让sensor低像素输出以获得更好的感光效果，但同时也牺牲了sensor在亮环境下高像素输出照片效果。
