UML 用例图符号含义

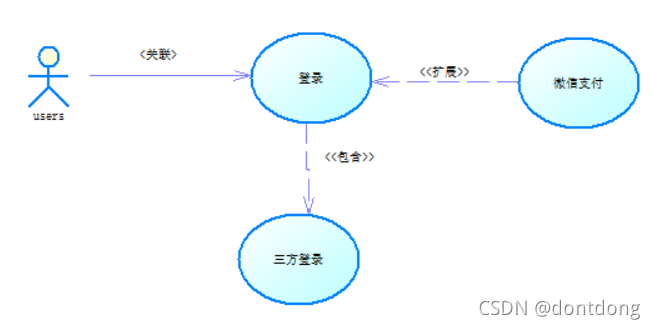

用例图

用例图主要用来描述“用户、需求、系统功能单元”之间的关系。它展示一个外部用户能够观察到的系统功能模型图。用例图多用于静态建模阶段（主要是业务建模和需求建模），帮助开发团队以一种可视化的方式理解系统的功能需求。

元素：

参与者 actor  代表了参与者在与系统打交道的过程中所扮演的角色。 用小人表示

用例 user_case 系统外部可见的一个系统功能单元。用椭圆表示

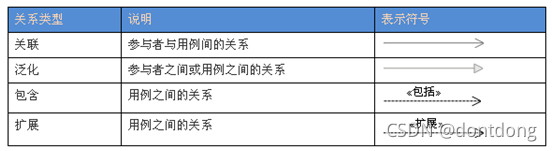

关系：relationship

        关联  Association 表示参与者与用例之间的交互，通信途径，任何一方都可发送或接受消息。

箭头指向：指向消息接收方。

        泛化 Inheritance 继承关系，箭头指向（需要特别注意）：指向父用例。

        包含 （Include）包含关系用来把一个较复杂用例所表示功能分解成较小的步骤。包含用例是必须的，如果缺少包含用例，基用例就不完整；包含用例必须被执行。箭头指向：指向分解出来的功能用例。

        扩展 （Extend）扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。扩展用例是可选的，如果缺少扩展用例，不会影响到基用例的完整性。箭头指向（需要特别注意）：指向基用例
