一篇就够系列之LAN8720的使用

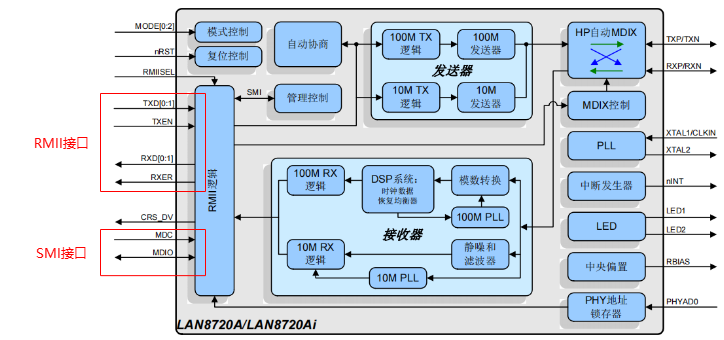

系统框图

        LAN8720是一款PHY芯片，寄存器配置与数据传输的接口是相互独立的，寄存器配置接口为SMI，数据传输接口为RMII，SMI接口为一根时钟线，一根数据线，被称做串行管理接口，RMII接口用来传输数据，相比MII接口，更加精简，被称做精简MII接口，其中字母R即reduced。

功能说明

收发器

        PHY芯片具备的基础功能。

自动协商

        纯粹是物理层活动，其执行与MAC控制器无关。

自动MDIX

         此功能意味着发送、接收数据线接错后，PHY芯片会自动调整。

MAC接口

        即RMII接口，与MAC进行数据传输的接口。

串行管理接口

        寄存器配置接口。

配置引脚

        用于配置PHY的硬件地址。

工作流程

        分析芯片的驱动流程，我们可以从网获取相关程序代码，代码有所不同，但是分析方式一致，即从寄存器入手，定位PHY芯片的初始化函数。

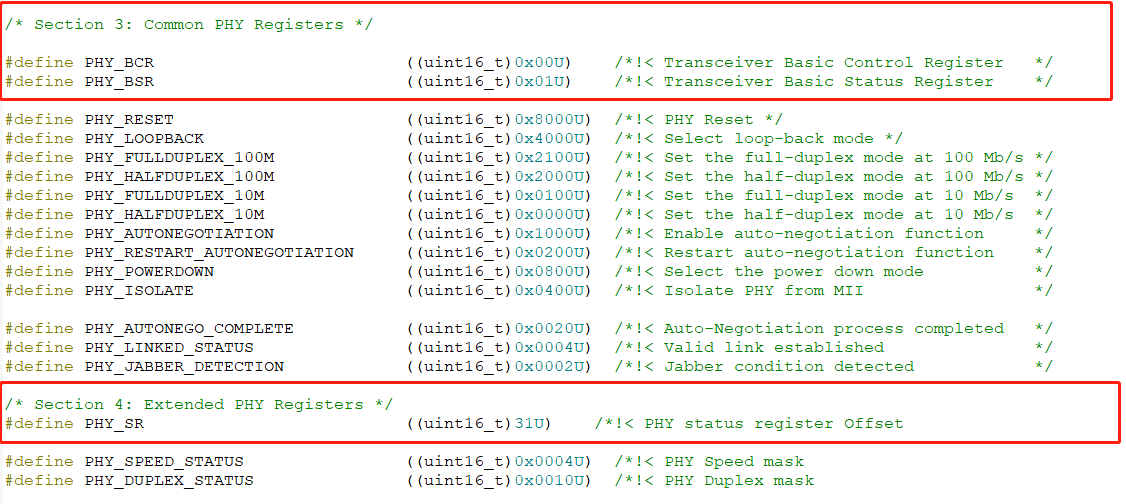

        获取了一份基于STM32F427芯片的工程，在stm32f4xx_hal_conf.h中找到PHY寄存器相关定义。

         查找寄存器相关引用，发现在stm32f4xx_hal_eth.c文件HAL_ETH_Init（）中，对PHY进行了初始化操作。

注意要点

1、此工程中使用了LAN8720的扩展寄存器PHY_SR，如果换成RTL8201芯片，需要调整寄存器的定义以及调用此寄存器的函数。比如函数ethernetif_update_config（）、HAL_ETH_Init（）。
