一、首先说一下为什么要用arcgis瓦片,一方面是甲方爸爸会提供一批测绘瓦片地图,效果非常好;另一方面可以通过水经注等地图下载器下载各类地图,下载后的地图可以导出为各种格式,本文以mbtiles和arcgis瓦片对比一下效果,就知道导出为arcgis瓦片有多香了。
同样是通过水经注下载的西安市18级电子地图,我们看一下通过geoserver发布后的效果。
下图为通过mbtiles发布的效果。
图片丢失了。。。。。。。后面补上

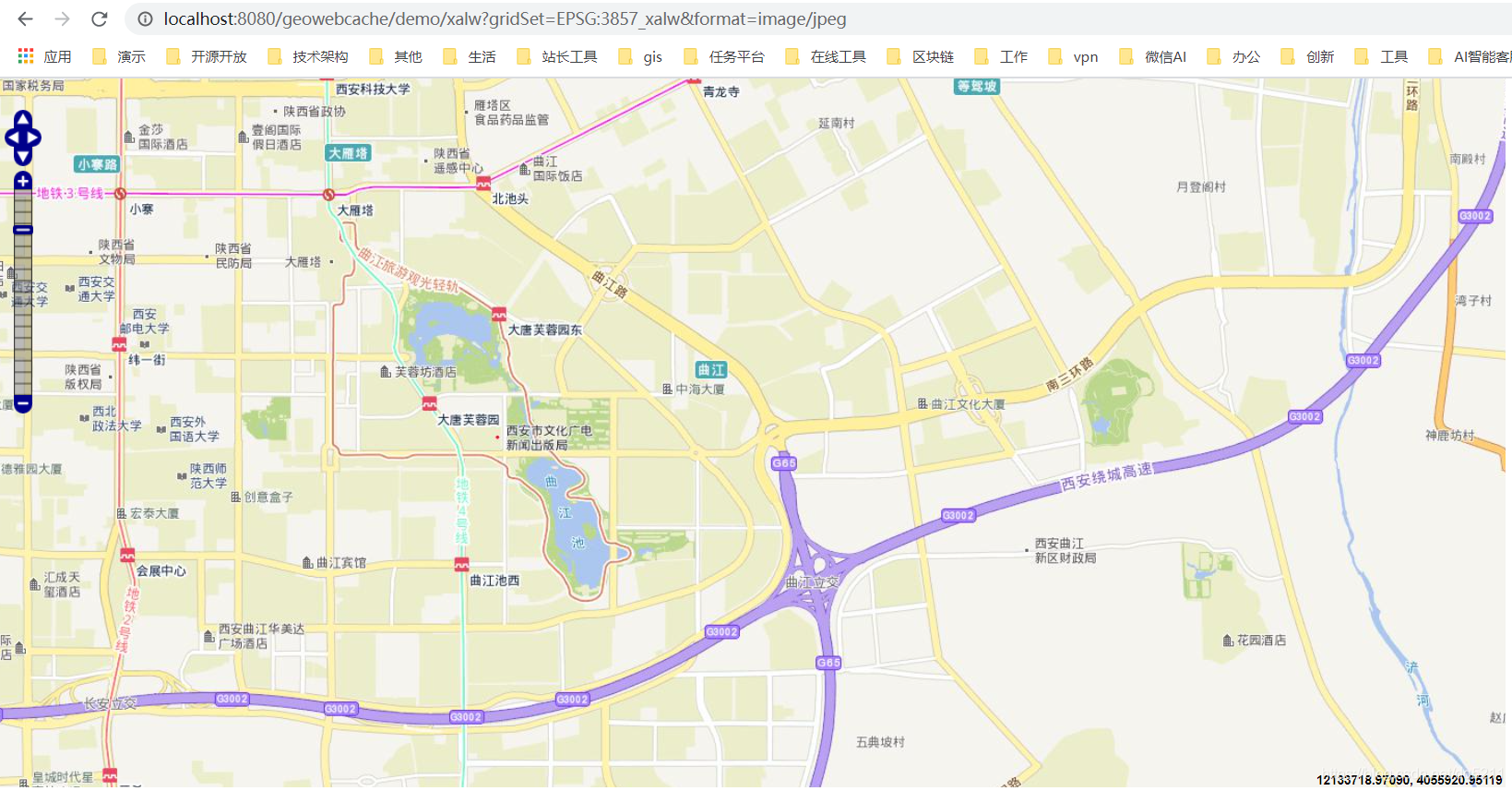

下图为通过arcgis瓦片发布的效果,是不是香?
二、如何通过水经注导出arcgis瓦片

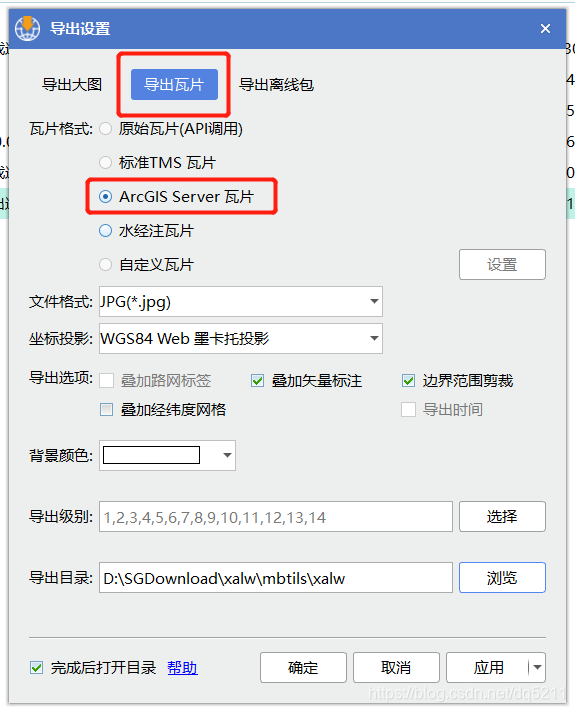

1、下载完成后点击导出,打开如下图中的界面
2、选择导出瓦片-arcigs瓦片,并设置好对应的坐标系

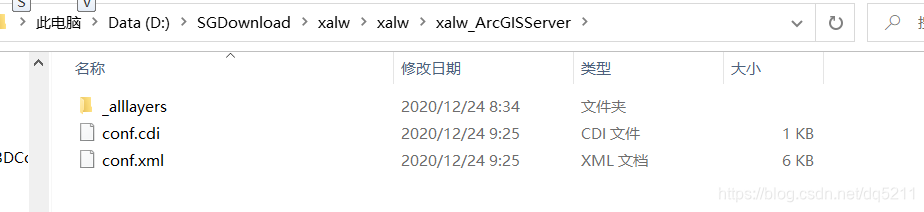

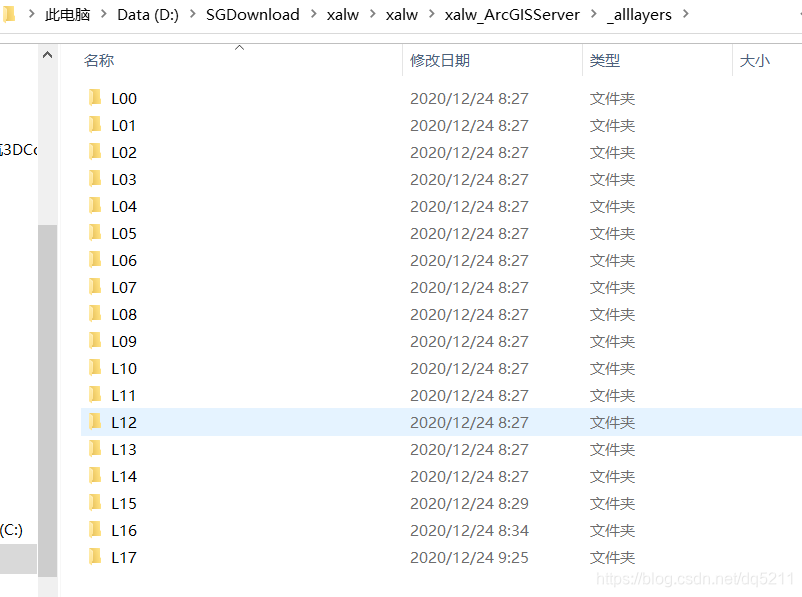

3、导出的瓦片文件目录如下图:
看到如上图所示的目录结构,就说明arcgis瓦片已经准备好了。
三、如何通过geoserver+geowebcache发布arcgis瓦片
1、geoserver的安装,本文就不赘述了,先按照jdk环境,在解压war包即可;

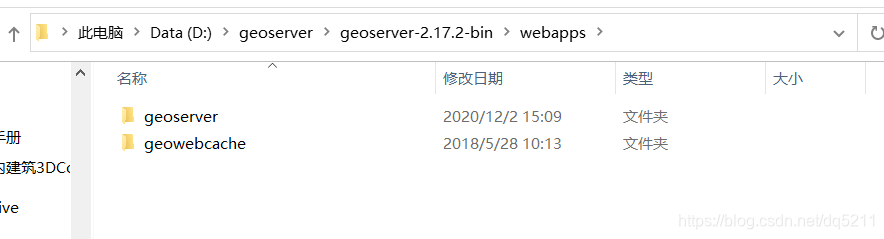

2、geoserver按照geowebacache插件,直接将下载的geowebcache.war解压到geoserver/webapps目录即可,目录结构如下:

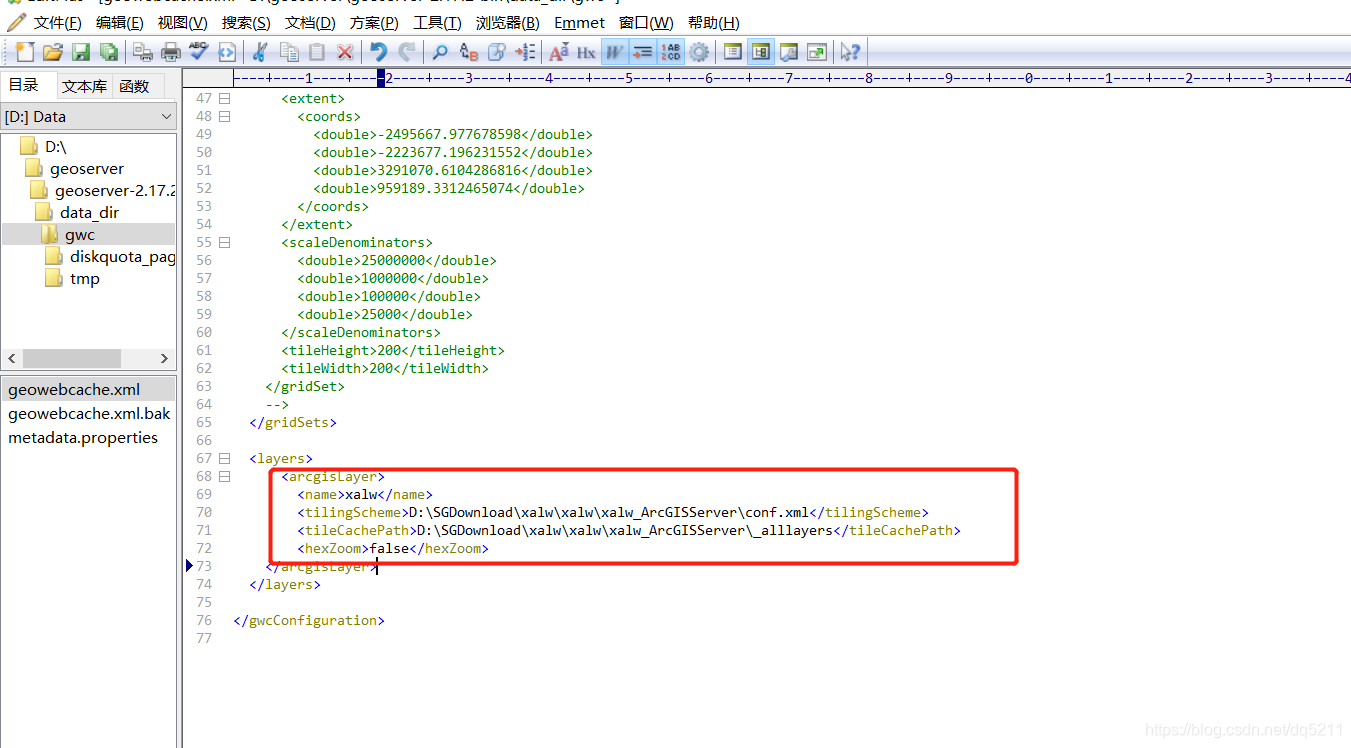

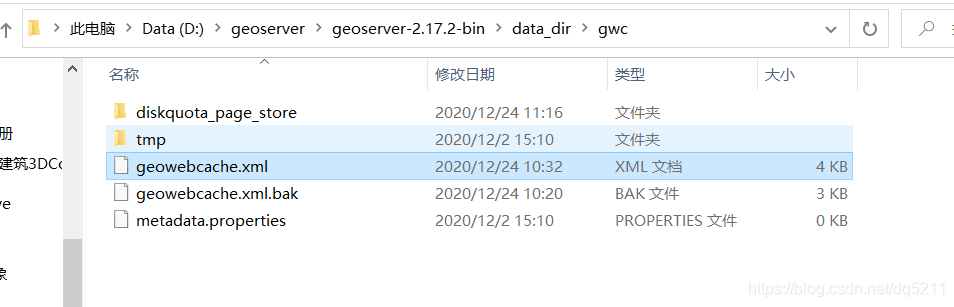

3、配置瓦片地址,打开geoserver-2.17.2-bin\data_dir\gwc目录,打开geowebcache.xml文件进行编辑,主要试下layers标签中增加如下标签:
4、标签中name自己起名,tilingScheme瓦片中conf.xml文件地址,tileCachePath就是瓦片目录;如果分级目录是16进制的话,就需要把hexZoom改成true, 水经注下载的不需要;
5、重点:tileCachePath中不能有中文,不能有中文,不能有中文。

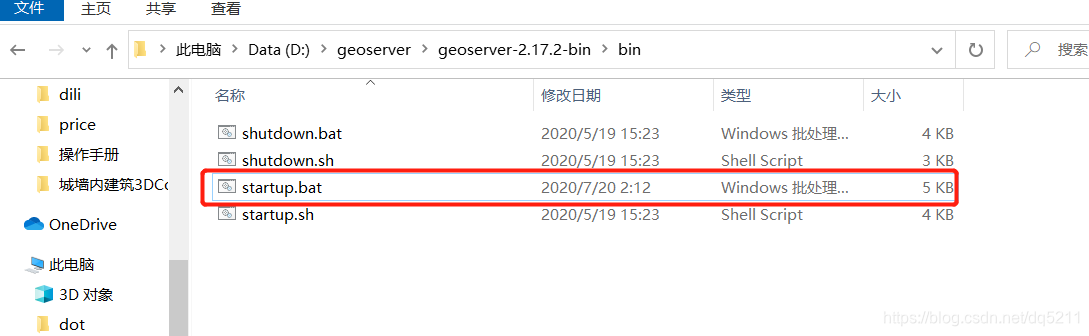

6、配置文件修改完成后,启动geoserver。

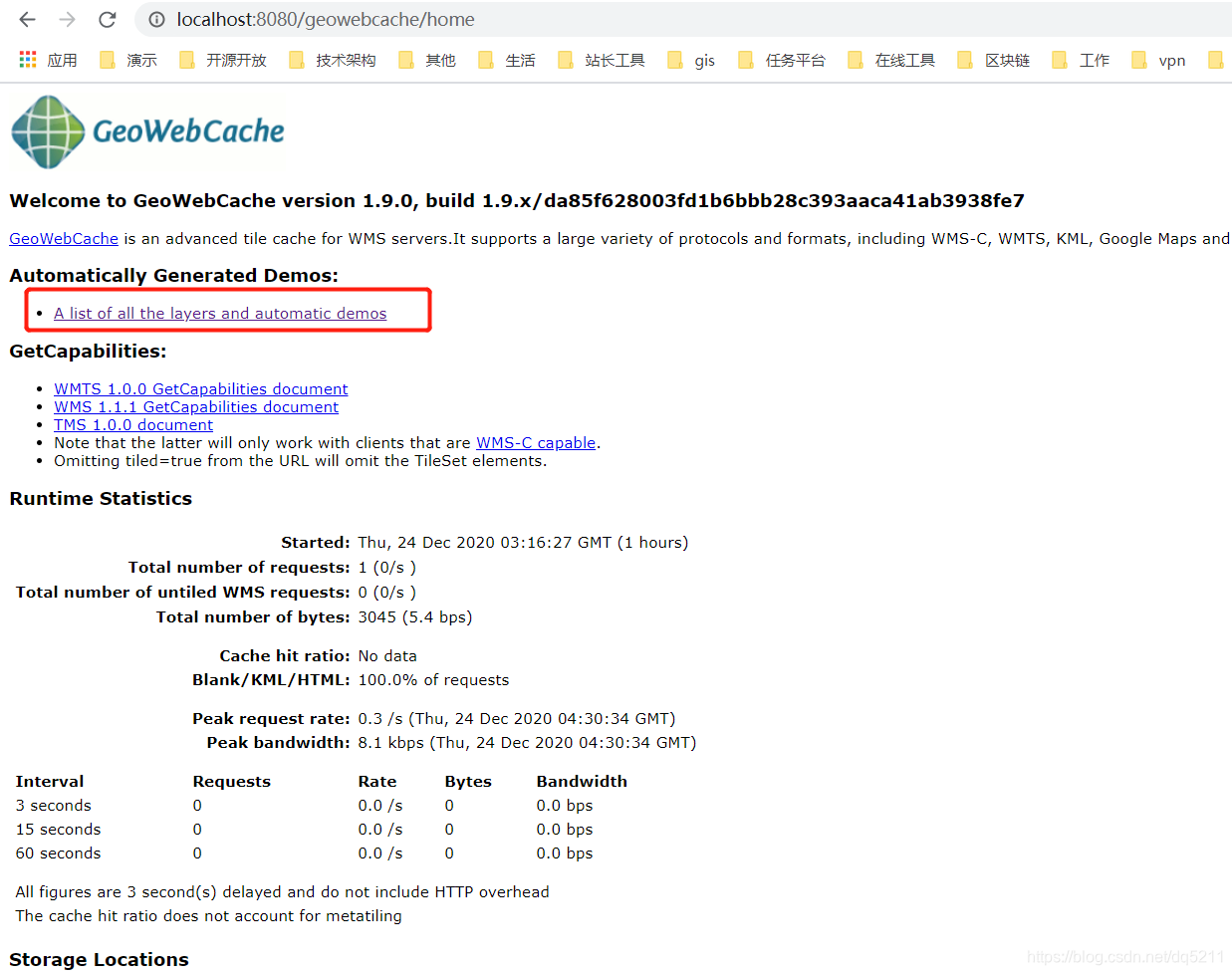

7、通过http://localhost:8080/geowebcache/home访问显示如下页面
8、点击上图A list of all the layers and automatic demo查看发布好的地图
9、点击上图中的jpeg查看地图
以上步骤就是整个发布流程,发布出的效果非常好,和图源显示的效果一毛一样。
