FCE1100三芯级联×8口灵活扩展！方芯八口EtherCAT工业交换机方案，赋能复杂产线组网。

随着工业4.0和智能制造的深入推进，工业控制网络需支持复杂的设备布局和灵活的拓扑结构（如星型、树型、环型等），而传统的线型拓扑难以满足多设备接入和冗余需求。基于EtherCAT从站控制器芯片FCE1100的八口分支器方案，专为工业自动化中的多设备组网需求设计，支持灵活的拓扑扩展，适用于机器人控制、智能制造、能源管理等多样化场景。

EtherCAT八口交换机方案概述

EtherCAT八口分支器是一种专为EtherCAT网络设计的工业以太网设备，主要是实现八路分支连接。它配备一个输入端口和七个输出端口，数据帧在分支器内部按预定顺序进行处理和转发，确保各分支路径上的设备顺畅通信。

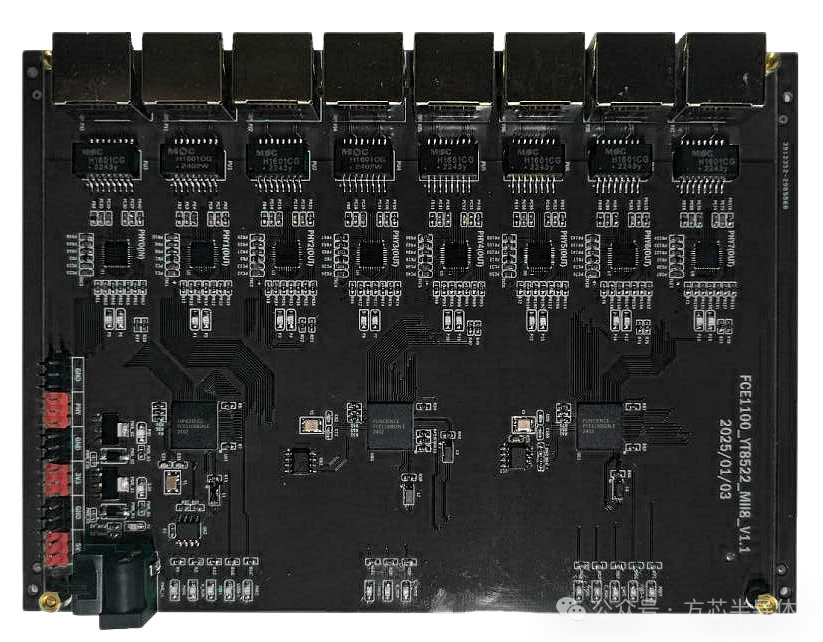

标题FCE1100*3 八口工业交换机方案板

方案特点

• 高性能处理：EtherCAT八口分支器搭载三颗FCE1100从站控制器，高效处理EtherCAT数据帧，保障数据的实时性和完整性。

• 灵活配置：分支器的MII端口支持热插拔技术，允许系统在运行期间安全地进行连接或断开操作。

• 支持多种拓扑结构：EtherCAT八口分支器兼容星型、线型和树型等多种拓扑结构，为复杂自动化控制系统提供灵活的布线解决方案。

• 高稳定性：分支器内置自动转发和回环功能，确保各分支路径的独立运作。即使某一路径出现故障，也不会影响其他路径，显著提升系统的稳定性和可靠性。

方案框图

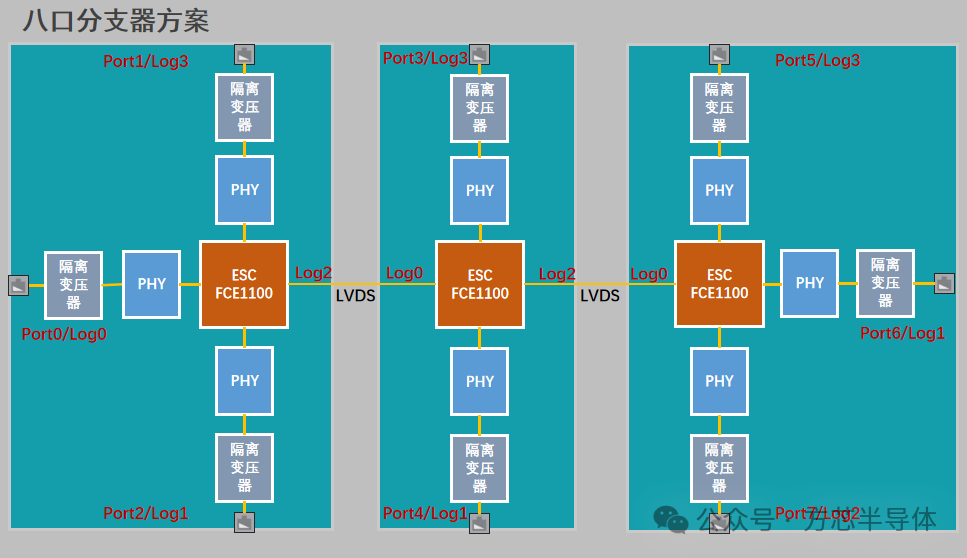

基于FCE1100芯片的八口分支器方案框图标题

根据方案框图可见，八口EtherCAT分支器需通过三颗FCE1100芯片实现。三颗FCE1100芯片从左到右的端口配置分别为YYKY、KYKY、KYYY，LVDS接口用于连接ESC，MII端口可用于连接其他EtherCAT从站模块。各MII端口支持网线热插拔，允许在网络运行时进行连接或断开操作。

方案应用优势

• 简化布线：通过EtherCAT八口分支器，可将多个设备连接至同一主站，大幅简化布线工作，降低布线成本。

• 提高扩展性：分支器支持级联功能，便于扩展网络规模，满足未来设备增加的需求。

• 降低维护成本：分支器支持热插拔和自动转发功能，可在系统运行期间安全更换或维修设备，减少维护成本和时间。

• 增强系统性能：高性能的分支器芯片和灵活的接口配置，确保数据实时传输和高效处理，提升整个自动化控制系统的性能。

实际部署中的考虑因素

• 网络拓扑结构：部署EtherCAT八口分支器时，需根据实际应用场景选择合适的拓扑结构。例如，在多设备共享同一主站的情况下，宜选择星型拓扑结构。

• 设备兼容性：确保所选的EtherCAT八口分支器与现有PLC主站及其他从站设备兼容，包括硬件接口、通信协议和数据格式等方面。

• 环境适应性：考虑分支器的工作环境，包括温度、湿度、电磁干扰等因素。选择具备金属外壳、抗电磁干扰等特性的分支器，确保其在恶劣工业环境中的稳定运行。

结语：EtherCAT八口分支器方案凭借其高稳定性和灵活性，广泛应用于工业自动化领域。方案简化布线、可提升扩展性和降低维护成本等显著优势，方案为构建复杂网络拓扑结构和连接众多从站设备提供了关键支撑。
