FCE1100八口EtherCAT交换机测试实例

FCE1100八口EtherCAT交换机测试实例

上篇文章主要介绍了方芯半导体FCE1100八口EtherCAT交换机方案，本文小编将给大家详细讲解测试步骤，如果感兴趣的朋友可以关注文章底部⬇️⬇️⬇️公众号，私信或添加技术支持微信，了解详情！

准备工作

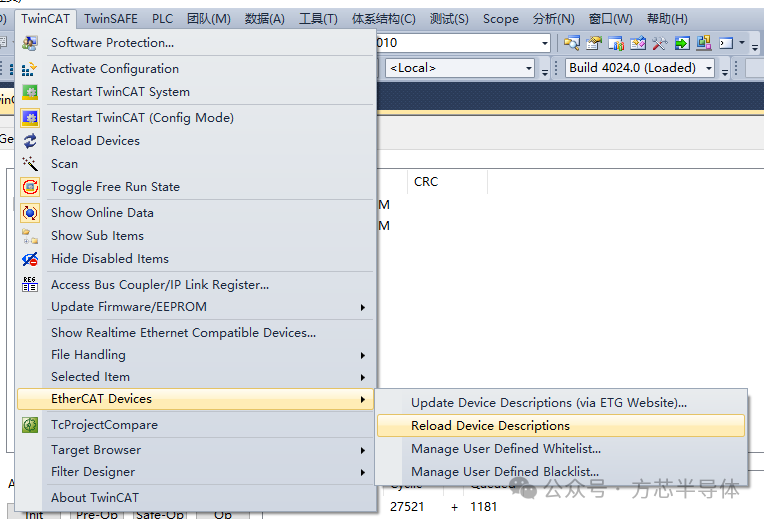

1. 打开TwinCAT，将xml文件拷贝到C:\TwinCAT\3.1\Config\Io\EtherCAT。点击“TwinCAT”→“EtherCAT Devices”→“Reload Device Descriptions”重新读取XML文件库。

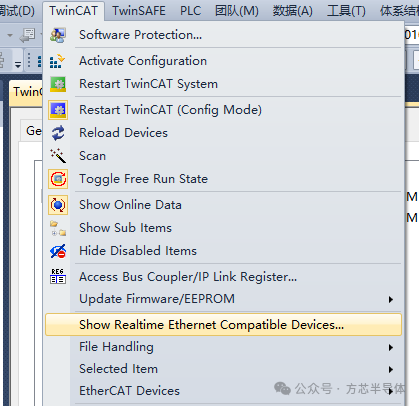

1. 在Twincat内安装EtherCAT的主站网卡驱动：点击 “TwinCAT”→“Show Realtime...”。这里推荐使用Intel的CPU和网卡。

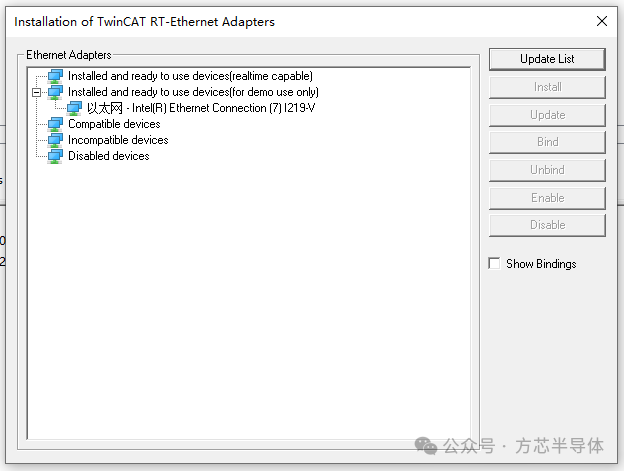

选择网卡，点击install，若安装成功则会显示在安装成功等待使用的列表下。

新建工程

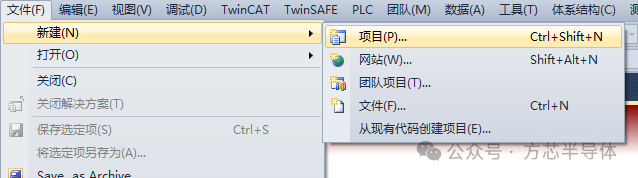

点击“文件”→“新建”→“项目”

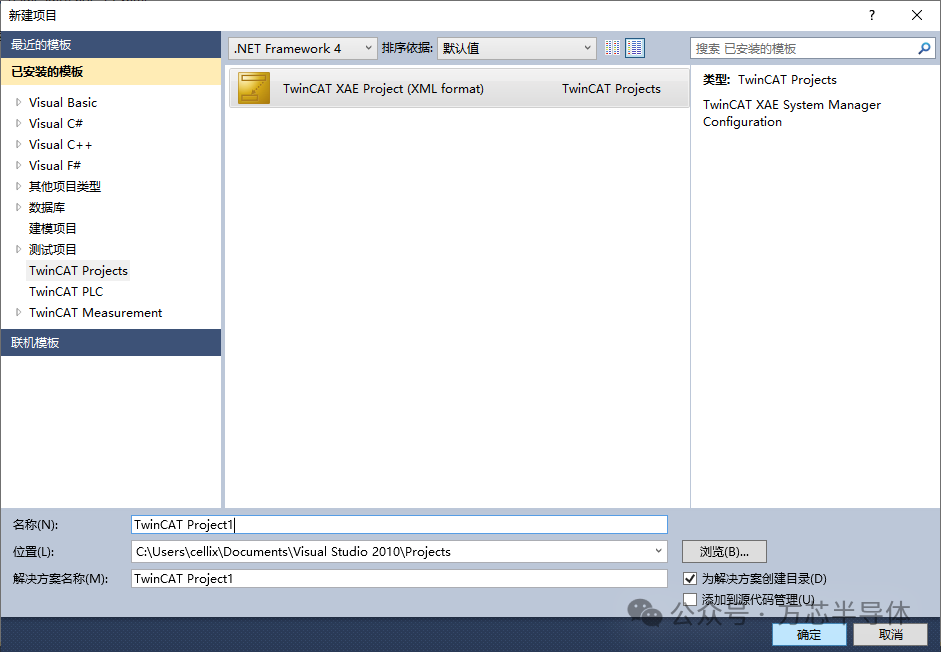

选择“TwinCAT projects”，自定义名称后点击确定。

从站测试

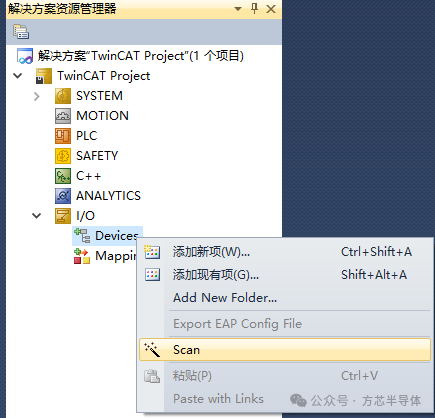

设备上电，右键“Devices”，点击scan，扫描从站。

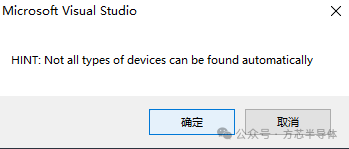

点击“确定”

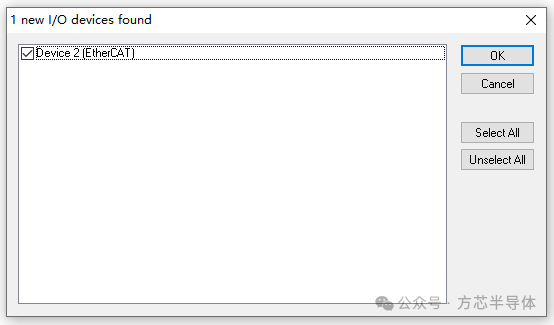

点击“OK”

依次点击“是”

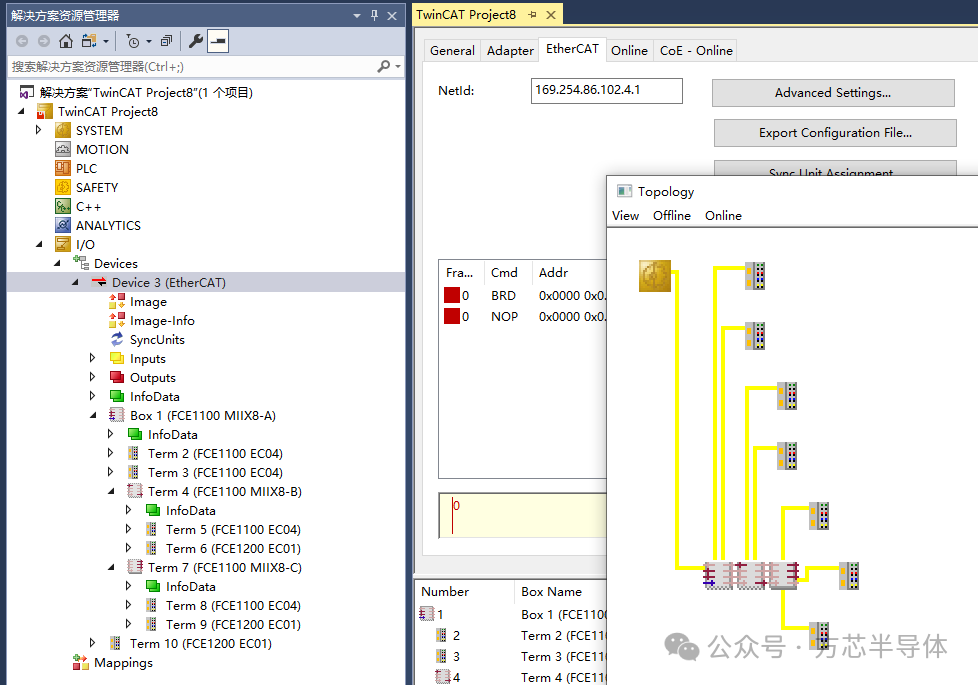

拓扑关系如图：

XML文件烧录

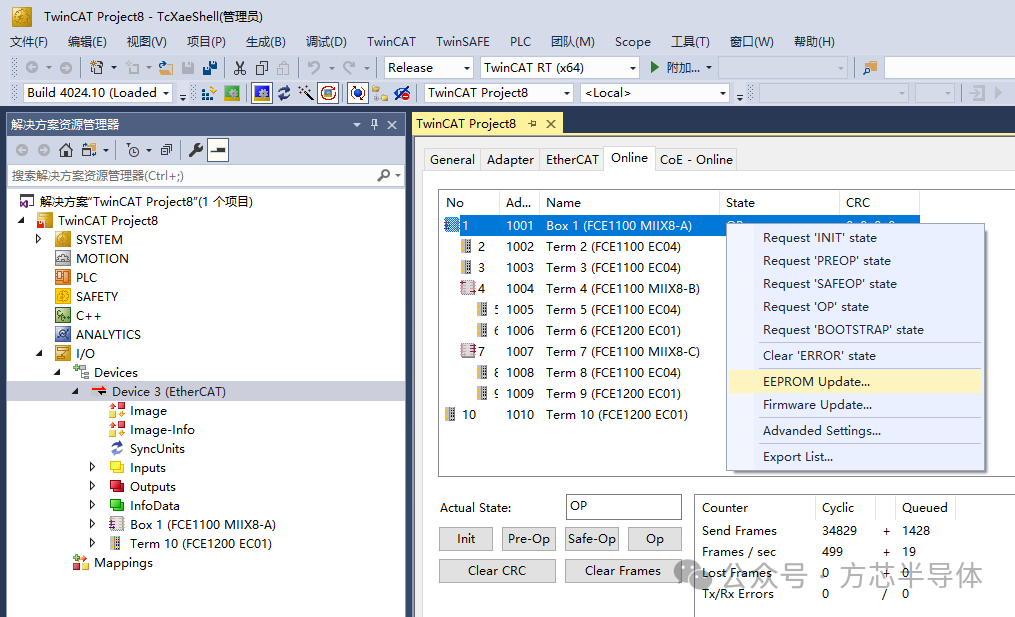

右键从站设备，烧录对应的XML文件到从站板载EEPROM中：

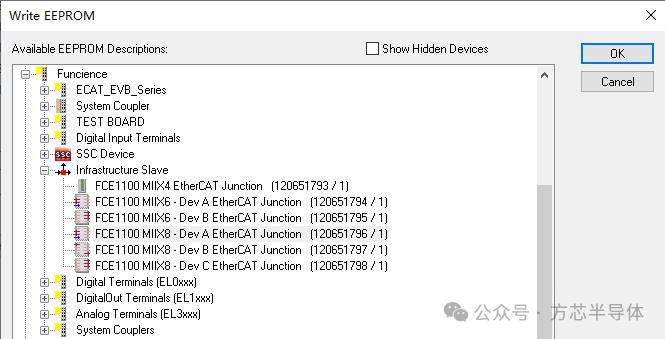

烧录八口分支器对应的XML文件：

右下角会显示烧录与验证进度条，进度条跑满2轮代表完成，若中途进度条卡住建议重新烧录。

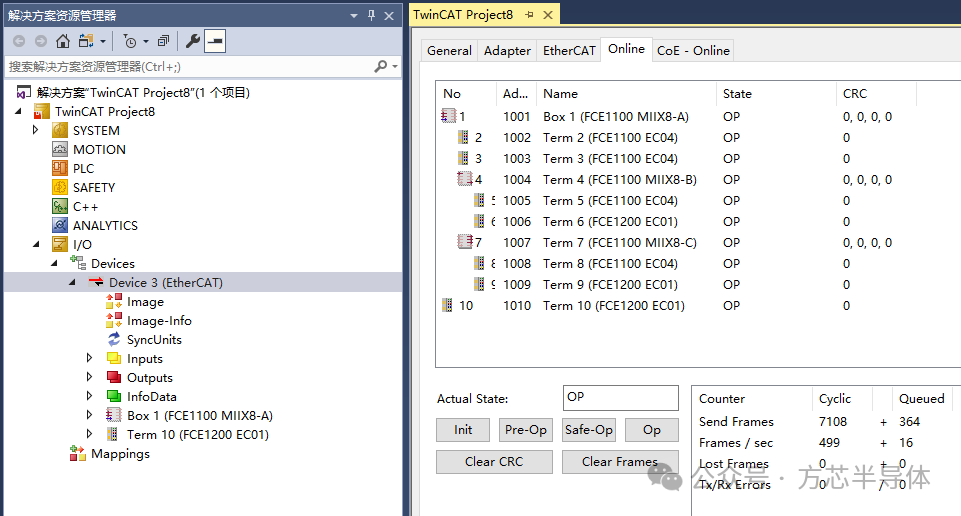

烧录完成后移除设备重新扫描，从站正常进入OP。
