正常显示流程

Xorg无旋转时显示流程如下图所示：
正常流程图
FB Root为屏幕对应的帧存，屏幕显示的最终效果渲染到该帧存中。CRTC负责读取FB Root的数据，并按照用户设置的分辨率时序参数进行输出。VGA或者DVI作为output，将CRTC的输出进行A/D转换或者编码后送给显示器显示，对FB Root的更新会实时显示到屏幕上。

旋转显示流程

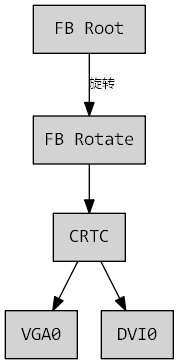

Xorg带旋转时显示流程如下图所示：
旋转流程图
旋转模式下，屏幕显示内容先渲染到FB Root中，然后由Xorg Block Handler（关于Xorg Handler的介绍可以参考另一篇文章：Xorg Handler简介）将FB Root的数据旋转后存入FB Rotate中，CRTC绑定到FB Rotate进行显示。很明显这种情况下，比正常显示多了一个帧存和无休止的旋转操作，而且对FB Root的更新不会实时显示到屏幕上，必须等旋转操作完成后才能显示出最终效果。

驱动对旋转的支持

驱动要支持旋转功能必须要实现以下4个xf86CrtcFuncsRec结构体成员函数：

shadow_allocate： 负责分配FB Rotate帧存；
shadow_create： Xorg无法直接操作帧存，该函数创建一个Xorg可操作的Pixmap对象，并将FB Rotate绑定到其中；
shadow_destroy： 销毁FB Rotate和对应的Pixmap；
set_mode_major： 初始化旋转参数、安装用于旋转的Block Handler；配置CRTC分辨率，并绑定到FB Rotate；配置output并绑定到CRTC；

xf86CrtcRotate函数

set_mode_major函数中要实现的初始化旋转参数和安装旋转Block Handler由Xorg xf86CrtcRotate函数实现。

该函数先根据屏幕宽高、旋转方向、输入矩阵等参数计算出旋转相关的参数：

Bool
xf86CrtcRotate(xf86CrtcPtr crtc)
{

    ScrnInfoPtr pScrn = crtc->scrn;
    xf86CrtcConfigPtr xf86_config = XF86_CRTC_CONFIG_PTR(pScrn);
    ScreenPtr pScreen = xf86ScrnToScreen(pScrn);
    PictTransform crtc_to_fb;
    struct pict_f_transform f_crtc_to_fb, f_fb_to_crtc;
    xFixed *new_params = NULL;
    int new_nparams = 0;
    PictFilterPtr new_filter = NULL;
    int new_width = 0;
    int new_height = 0;
    RRTransformPtr transform = NULL;
    Bool damage = FALSE;

    if (pScreen->isGPU)
        return TRUE;
    if (crtc->transformPresent)
        transform = &crtc->transform;

    if (!RRTransformCompute(crtc->x, crtc->y,
                            crtc->mode.HDisplay, crtc->mode.V
