51单片机——实验2：数码管显示

一、实验任务

1. 实现两个数码管同时显示0-9，间隔时间为1s；
2. 实现两个数码管秒表设计。

二、实验目的及原理

1.实验目的：了解数码管的分类、基本构造、显示原理、段码编排规则；掌握数码管的常用驱动方式、动态与静态显示原理；理解Proteus LED 数码管显示电路原理；掌握Keil C语言实现数码管0-9的编程思路。

2、实验原理：数码管由8个发光二极管组成，通过控制这8个灯的亮灭显示不同的数字。

三、实验中使用的仪器与材料

Keil、PZ-ISP、普中科技51单片机、数码管、发光二极管

四、实验方案、步骤及原始记录(数据、图表、计算等)

1.任务一：实现两个数码管同时显示0-9，间隔时间为1s

(1)用keil编写程序，输出hex文件

​​​​​​​

(2)将输出的hex文件烧录到开发板上

2.任务二：实现两个数码管秒表设计

(1)用keil编写程序，输出hex文件

#include<reg52.h>

#define GPIO_DIG P0

void Delay10ms(unsigned int c);  //延时函数声明

//控制数码管显示0-9数字
unsigned char code DIG_CODE[10]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};

//主函数
void main(void)
{
   unsigned char i = 7; //个位
	 unsigned char j = 0;
	 unsigned char t = 5; //十位


	 while(1)
	 {


		 for(j=0;j<50;j++)  //多次循环，利用“余晖效应”产生两个数码管同时亮的效果
		 {
			 P2=0xe3;  //P2_4,P2_3,P2_2控制哪个数码管亮
	     GPIO_DIG = ~DIG_CODE[i]; //选择亮哪个数字
		   Delay10ms(1); //延时

			 //清屏
			 GPIO_DIG = 0x00;

		   P2=0xe7;
		   GPIO_DIG = ~DIG_CODE[t];
		   Delay10ms(1);

			 //清屏
			 GPIO_DIG = 0x00;

		 }

	   i++;
	   if(i==10) //控制个位0-9的数字循环
	   {
	     i=0;
			 t++; //个位满10向十位进1
			 if(t==6)  //控制十位0-5循环
			 {
				 t=0;
			 }
	   }

	 }

}

//延时函数
void Delay10ms(unsigned int c)
{
    unsigned char a,b;
	  for( ;c>0;c--)
	  {
	    for(b=38;b>0;b--)
	      {
	        for(a=130;a>0;a--);
	      }
	  }
}

(2)将输出的hex文件烧录到开发板上

五、实验结果及分析、实验过程中遇到问题及处理过程说明

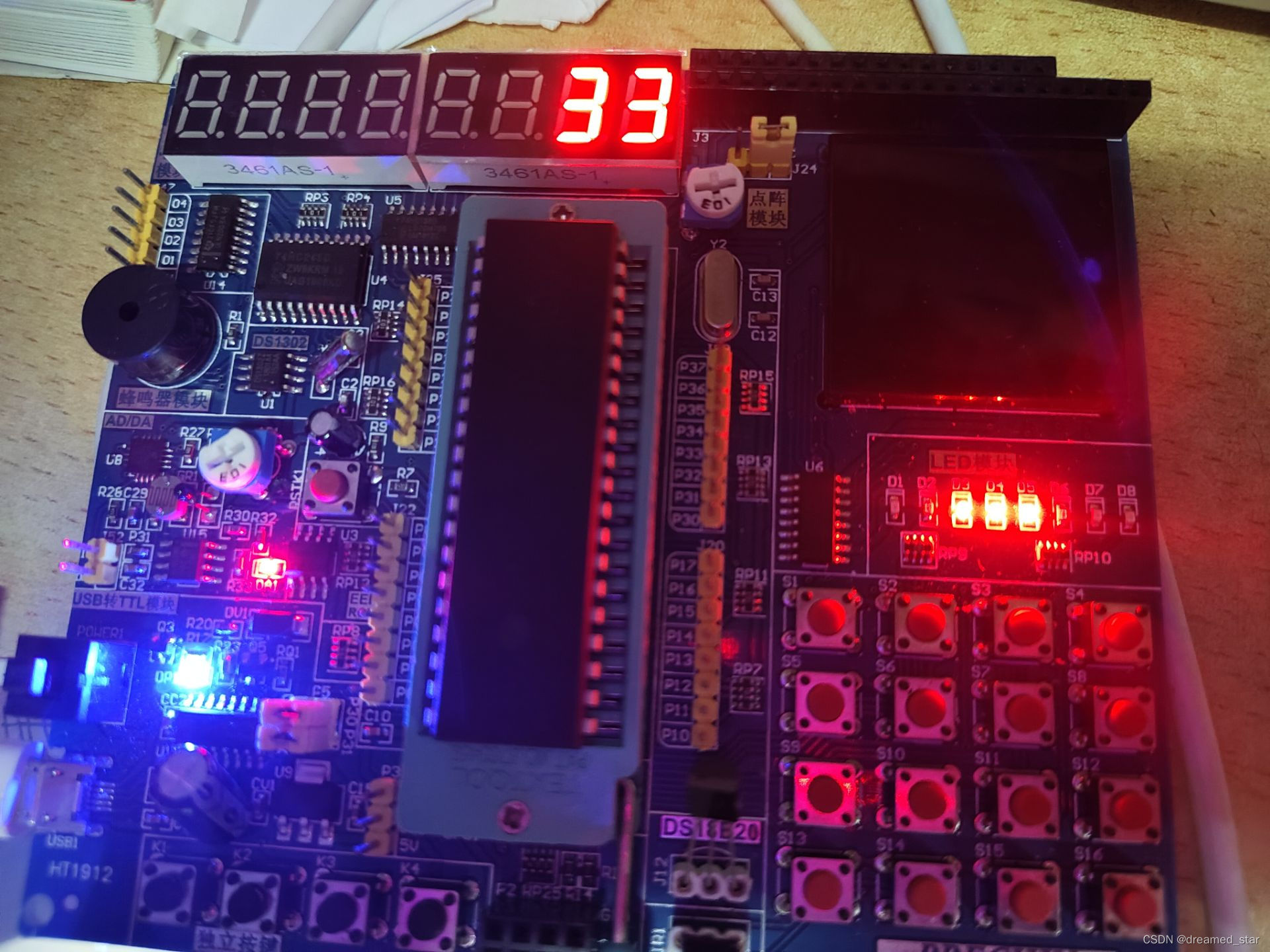

1.任务一结果：

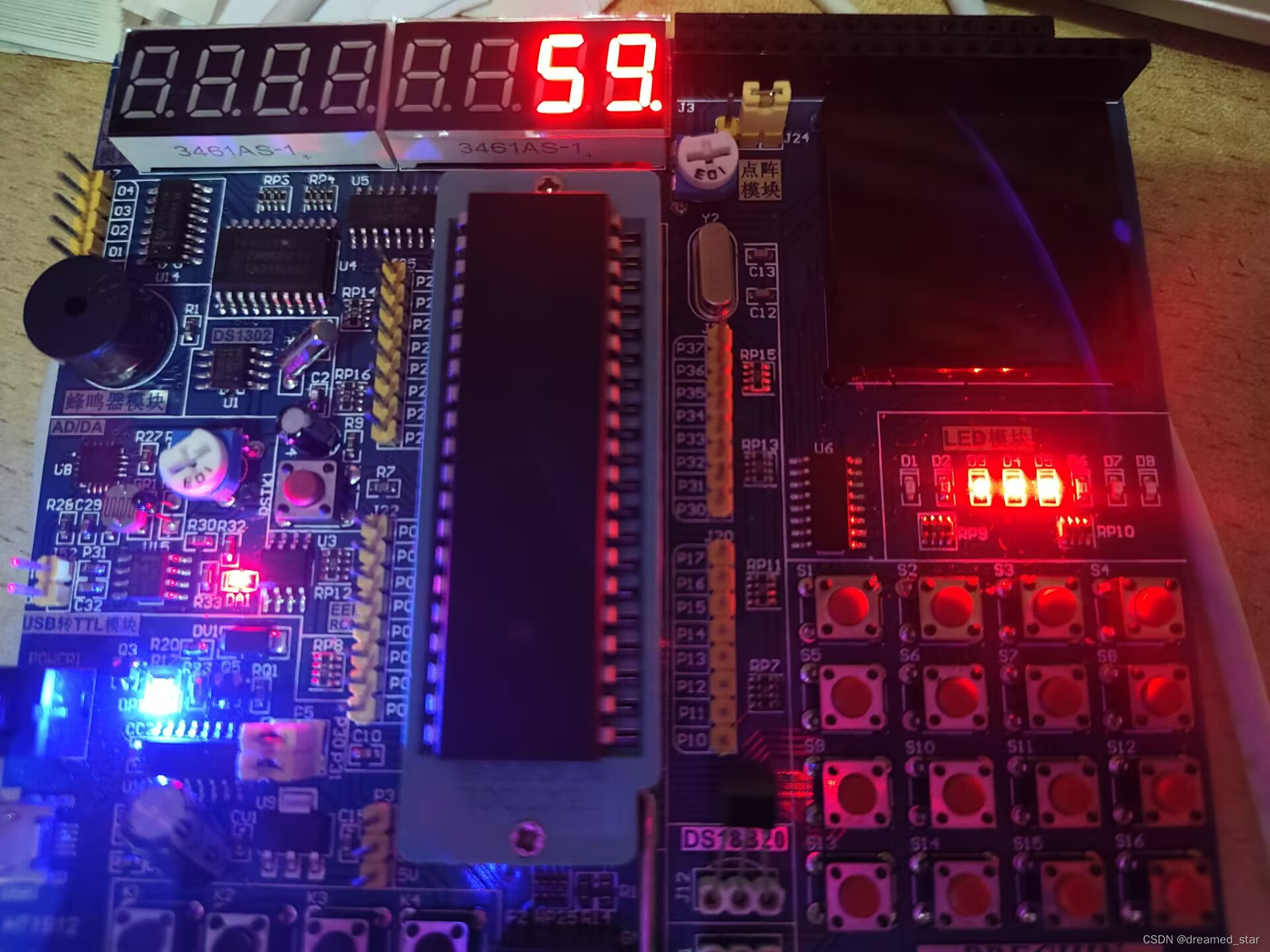

2.任务二结果：

3.遇到的问题及处理过程

       在完成任务1时将程序烧录在开发板上，只能实现1个数码管的数字显示，不知该如何选择数码管，从原理图入手却又看不懂，于是结合网上资料和原理图，发现74HC138译码器可用于控制数码管的选择，增补P2=0x..后，又出现两个灯无法同时亮的问题，网上查资料得可利用余晖效应，通过两个数码管不断地短时间内交替亮，使人产生两个数码管同时亮的错觉，反映到编程上即可用循环+延时。

六、实验总结及心得体会

       通过本次实验，我了解了数码管的显示原理，学会了用C语言实现数码管显示0-9的编程思路及数码管的位选。编程时一定要软硬结合，依据原理图编程，会看原理图上的标签，都是一一对应的。
