51单片机——实验7：AD转换器

于 2023-11-29 15:44:16 发布
阅读量938 收藏 7
点赞数
分类专栏： 51单片机实验 文章标签： 51单片机 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dreamed_star/article/details/134691294
版权

目录

一、实验任务

二、实验目的及原理

三、实验中使用的仪器与材料

四、实验方案、步骤及原始记录(数据、图表、计算等)

1.任务一：液晶屏上同时显示电位器、光敏电阻、热敏电阻输入的AD值

五、实验结果及分析、实验过程中遇到问题及处理过程说明

六、实验总结及心得体会

一、实验任务

1.液晶屏上同时显示电位器、光敏电阻、热敏电阻输入的AD值。

二、实验目的及原理

1.实验目的：掌握A/D和D/A的转换原理；掌握XPT2046芯片的工作原理以及通信的时序。

2.实验原理：51单片机的AD转换原理涉及采样、保持、量化和转换时间等概念，通过这些步骤将模拟信号转换为数字信号，以便进行数字信号处理。在程序设计中，需要适当配置寄存器和中断，以实现有效的AD转换操作。

三、实验中使用的仪器与材料

Keil、PZ-ISP、普中科技51单片机、LCD、电位器、光敏电阻、热敏电阻、XPT2046芯片

四、实验方案、步骤及原始记录(数据、图表、计算等)

1.任务一：液晶屏上同时显示电位器、光敏电阻、热敏电阻输入的AD值

(1)用keil编写程序，输出.hex文件

//main.c
#include<reg51.h>
#include"LCD1602.h"
#include"XPT2046.h"

unsigned int ADvalue; //接收AD值

void delay10ms()
{
	unsigned char i,j;
	for(i=10;i>0;i--)
	for(j=10;j>0;j--);
}
void main()
{
	unsigned char Str[20]={0}; //用于存储浮点型转化后的字符串
	float fenbianlv=5/255.0,i,j;  //定义分辨率
	LCD_Init();  //LCD初始化
	while(1)
	{
		ADvalue=XPT2046_ReadAD(XPT2046_XP); //得到电位器的AD值
		i=ADvalue*fenbianlv; //计算得到实际电压值
		j=(i-(int)i)*10;     //将小数点后一位取出
		LCD_ShowString(1,1,"D:");
		LCD_ShowNum(1,3,(int)i,1); //显示小数点前整数
		LCD_ShowChar(1,4,'.'); //显示小数点
		LCD_ShowNum(1,5,(int)j,1);  //显示小数点后一位
		delay10ms();

		ADvalue=XPT2046_ReadAD(XPT2046_YP);
		i=ADvalue*5/255.0;
		j=(i-(int)i)*10;     //将小数点后一位取出
		LCD_ShowString(1,7,"R:");
		LCD_ShowNum(1,9,(int)i,1); //显示小数点前整数
		LCD_ShowChar(1,10,'.');  //显示小数点
		LCD_ShowNum(1,11,(int)j,1);  //显示小数点后一位
		delay10ms();

		ADvalue=XPT2046_ReadAD(XPT2046_VBAT);
		i=ADvalue*5/255.0;
		j=(i-(int)i)*10;     //将小数点后一位取出
		LCD_ShowString(2,1,"G:");
		LCD_ShowNum(2,3,(int)i,1); //显示小数点前整数
		LCD_ShowChar(2,4,'.');  //显示小数点
		LCD_ShowNum(2,5,(int)j,1);  //显示小数点后一位
		delay10ms();
	}
}
//LCD1602.c
#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6; //定义LCD控制引脚
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0 //定义数据总线

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

//LCD1602.h
#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

//XPT2046.c
#include<reg51.h>
void delay1ms()
{
	unsigned char i,j;
	for(i=15;i>0;i--)
	for(j=10;j>0;j--);
}

sbit XPT2046_CS=P3^5;
sbit XPT2046_DCLK=P3^6;
sbit XPT2046_DIN=P3^4;
sbit XPT2046_DOUT=P3^7;

unsigned int XPT2046_ReadAD(unsigned char Command) //读取模拟量函数
{
	unsigned char i;
	unsigned int ADvalue=0; //赋初值
	XPT2046_DCLK=0;  //初始化
	XPT2046_CS=0; //开始时序
	for(i=0;i<8;i++)
	{
		XPT2046_DIN=Command&(0x80>>i); //读取控制字 0x80右移i位
		XPT2046_DCLK=1;  //上升沿读入一个数据，循环8次
		delay1ms();
		XPT2046_DCLK=0;
	}
	for(i=0;i<16;i++) //读入数据
	{
		XPT2046_DCLK=1;
		XPT2046_DCLK=0;
		delay1ms();
		if(XPT2046_DOUT)
		{
			ADvalue|=(0x8000>>i);  //将DOUT的值赋给ADvalue
			delay1ms();
		}
	}
	XPT2046_CS=1; //结束时序
	return ADvalue>>8; //采用8位分辨率，若采用12位分辨率命令字，则右移4位
}
//XPT2046.c
#ifndef __XPT2046_H__
#define __XPT2046_H__

//命令字
#define XPT2046_XP 0x9c //8位，电位器通道，单端输入方式，12位为0x94
#define XPT2046_YP 0xdc //8位，热敏电阻通道, 12位为0xd4
#define XPT2046_VBAT 0xac //光敏电阻通道，12位为0xa4
#define XPT2046_AUX 0xec

unsigned int XPT2046_ReadAD(unsigned char Command);

#endif

(2)将输出的hex文件烧录到开发板上

五、实验结果及分析、实验过程中遇到问题及处理过程说明

1.任务一结果

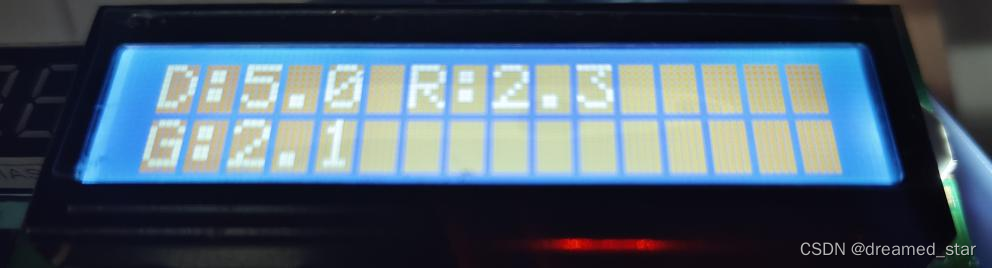

(1)初始状态

由于温度难以改变，这里仅展示电位器和光强改变后的结果。

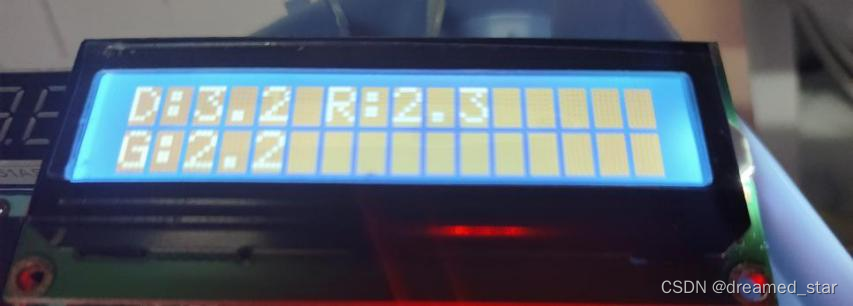

(2)改变电位器

  1. 改变光强

2.改变电位

六、实验总结及心得体会

通过本次实验，掌握了A/D和D/A的转换原理、XPT2046芯片的工作原理以及通信的时序。在编程时，可以通过将代码模块化，是逻辑更加清晰，且方便下一次调用。
