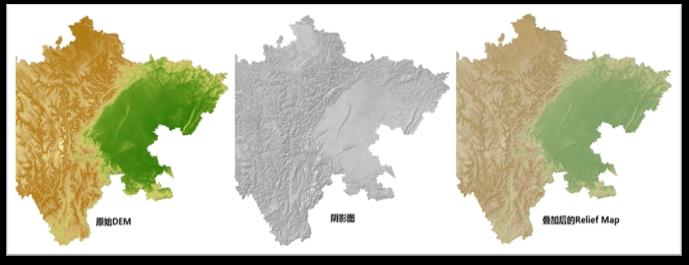

Relief Map(也称ShadedRelief Map或Hillshade Map,地形图),指通过制图手段在二维地图上展现出三维地表的形态。一般情况下,在GIS软件中我们想得到类似的效果,都是将由DEM得到的灰度阴影图和彩色的DEM图层叠加,通过控制透明度来实现的,但是这种方式的视觉效果往往不令人满意,整个地图的色调显得非常的灰暗,而且阴影图模拟的起伏细节也显示得不够明显,如下图所示。本文会介绍一种图像融合的方式,既不会影响DEM的色彩,又不丧失阴影图细节,实现软件为ArcGIS。

这里用的的方法就是Pansharpening,维基百科里给出的解释是Pansharpening is a process of merging high-resolutionpanchromatic and lower resolution multispectral imagery to create a single high-resolution color image,也就是将一个高分辨率的单波段全色影像和一个低分辨率的多波段彩色影像融合,从而得到一个高分辨率的单波段彩色影像。这里我们用到的全色影像就是阴影图,而多波段是原始的DEM数据。
(1)数据预处理
做地形图我们手头的必备数据就是DEM,如果苦于没有DEM的同学,可以去http://srtm.csi.cgiar.org/index.asp看一下,山姆大叔还是很慷慨的,提供了90M分辨率的全球DEM下载,
