YouTube频道是John Nelson Maps,真的太好看了...
![](https://img-blog.csdnimg.cn/img_convert/37f9f43f00a8f71d510b052b40656583.jpeg)
最近看了John Nelson好多制图,萌生了都跟着做一下的想法。就这个水平,就完全是我这个水平,跟着都做一遍。我只要单位20天,或者25天,单位问我为什么,我说很简单,我每天做两张,我上午摸鱼做一张,下午划水再做一张,我摸,不是,我做10天,全都跟做啊,这个工作量就完啦!20张里我选10张,10天就够啦!然后前面的10天摸鱼,严格的摸鱼!
![](https://img-blog.csdnimg.cn/img_convert/1c5c052fe9a635f0d3345d2e4a00d613.jpeg)
各位不会魔法的话可以看看他的ArcGIS Blog
https://www.esri.com/arcgis-blog/author/j_nelson/

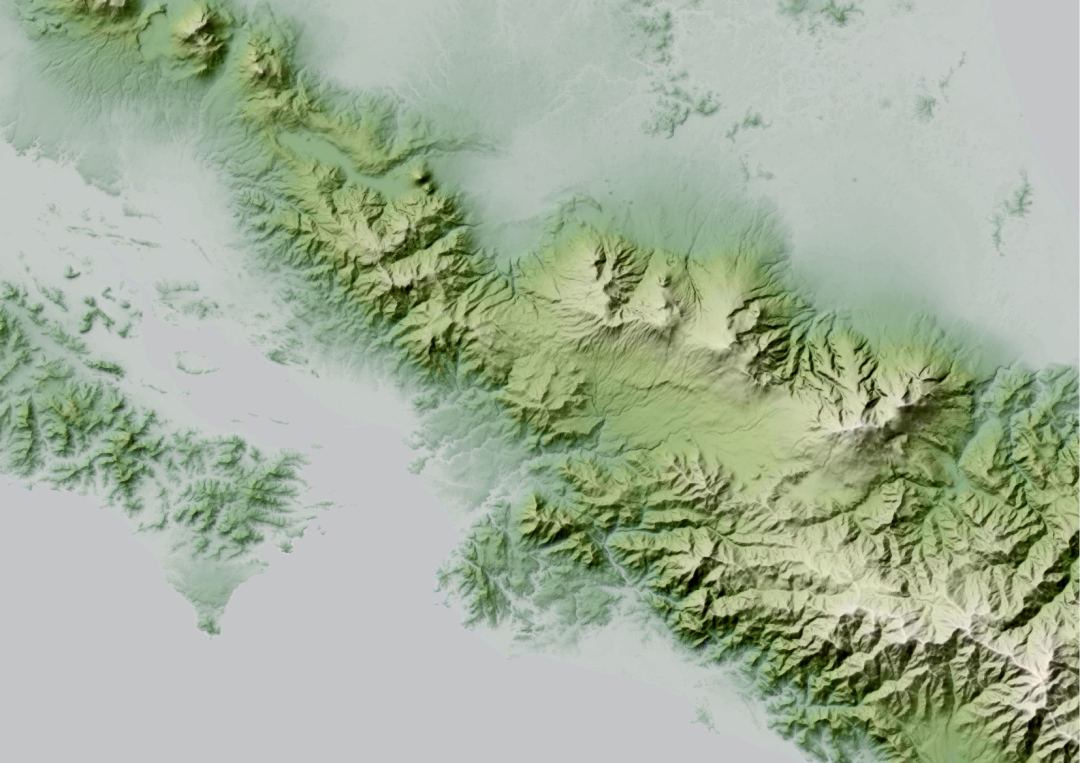

在各位关掉文章之前,先把成果贴上来
![](https://img-blog.csdnimg.cn/img_convert/0f5481daefcd39d4aef1b867a86d9270.png)
下面开始操作步骤贴图,这个真的很简单,没有什么复杂的软件联动和操作

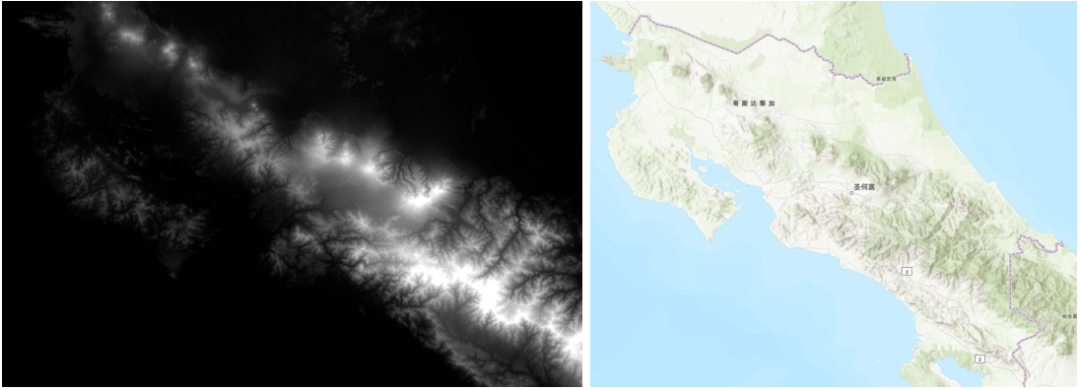

这是哥斯达黎加部分区域的30mDEM,数据链接我放在最后,哦对,是用ArcGIS Pro制作。
![](https://img-blog.csdnimg.cn/img_convert/78556778099278f6f89432100a200824.png)
首先,找到工具【栅格函数】—【统计分析】,选择下载好的栅格,领域设置行列数都改为6,点击创建新图层。然后重复此操作两次,行列数依次改为9*9和20*20。
![](https://img-blog.csdnimg.cn/img_convert/870515a95392ffd286455ac56340c5c6.png)
最后得到包括原始数据在内的4个图层。
![](https://img-blog.csdnimg.cn/img_convert/16798ed9bfac218d42af64a5438d1729.png)

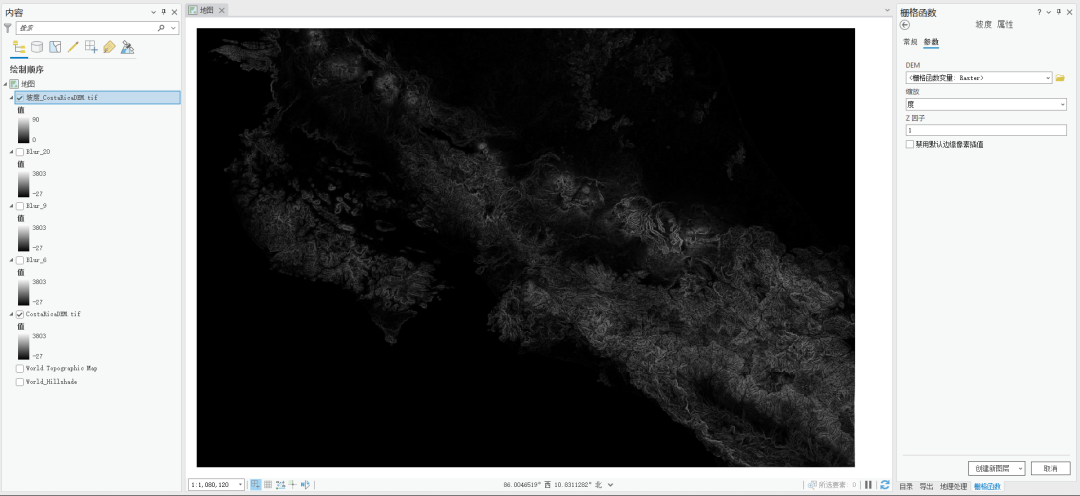

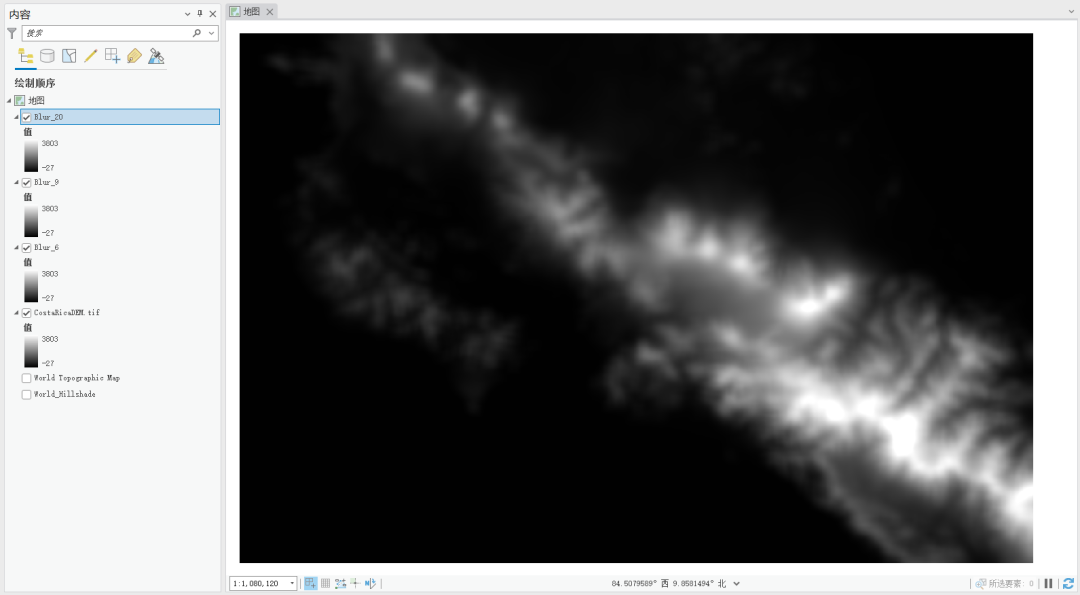

然后,找到工具【坡度分析】,对原始DEM做一下坡度分析,是这个样子的。
![](https://img-blog.csdnimg.cn/img_convert/8c64d3de18cbd465c840dc3382d836ec.png)

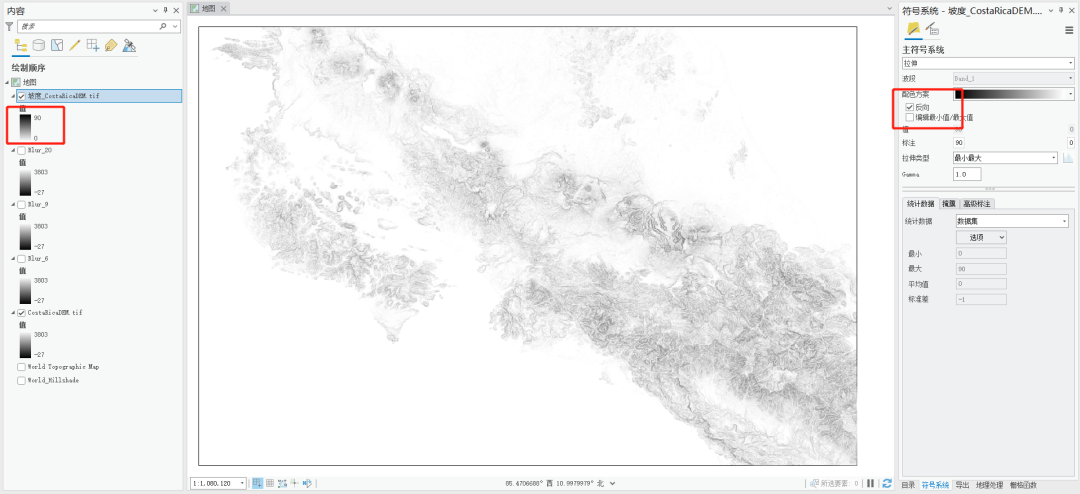

之后打开它的色带,给它翻转一下颜色,是这个样的。之后对我们上面做出来的其它3个DEM分别进行坡度分析并将色带翻转。这里不再展示。
![](https://img-blog.csdnimg.cn/img_convert/cc9bd5672ed2199681d20c03313f5da4.png)
进行下一步。在栅格图层的图层混合中,对原始DEM做的坡度图选择Soft Light柔光,对其它3个选择Multiply多重。
![](https://img-blog.csdnimg.cn/img_convert/e5027970e129b538a552db1922de49cf.png)
坡度分析图暂时先调整完了,然后对统计分析出来的那3个及原始DEM做一下调整。透明度除了原始的数据其余3个调为80%,符号系统里拉伸类型调为最大最小值,统计数据调为动态DRA。
![](https://img-blog.csdnimg.cn/img_convert/6c144b8e7da9b2132a65bd297c5f5e00.png)

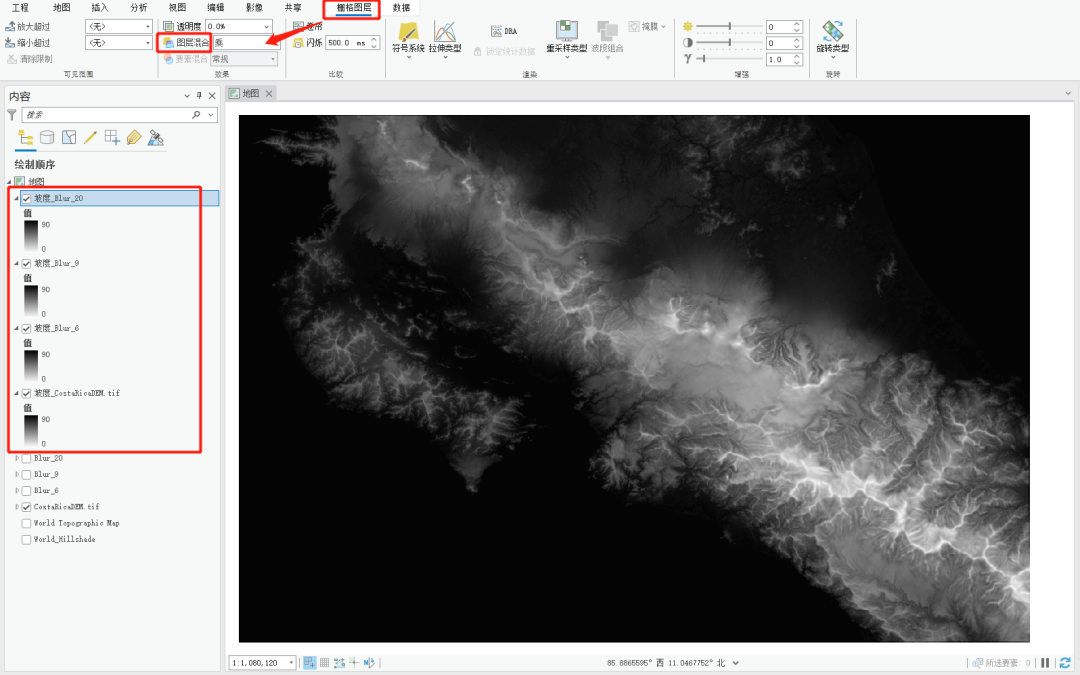

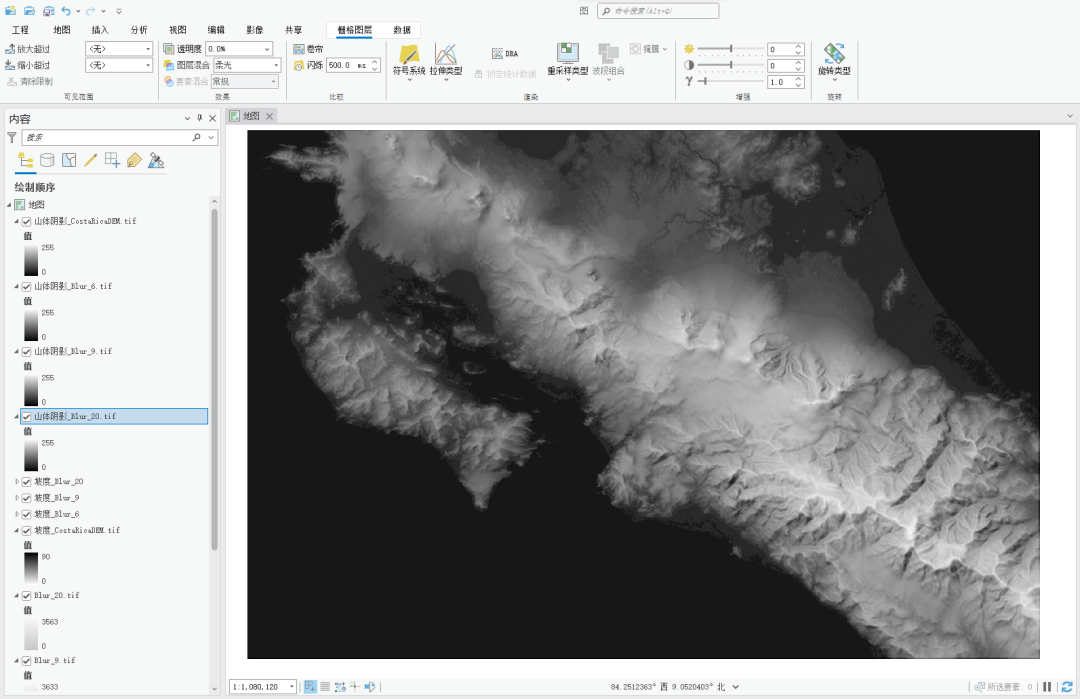

山体阴影制作。对blur_6,9,20图层及原始的DEM分别做一下山体阴影,并在图层混合中均选择Soft Light柔光。
![](https://img-blog.csdnimg.cn/img_convert/800e3f7e34b0e54ceb2715b38f02a9fd.png)

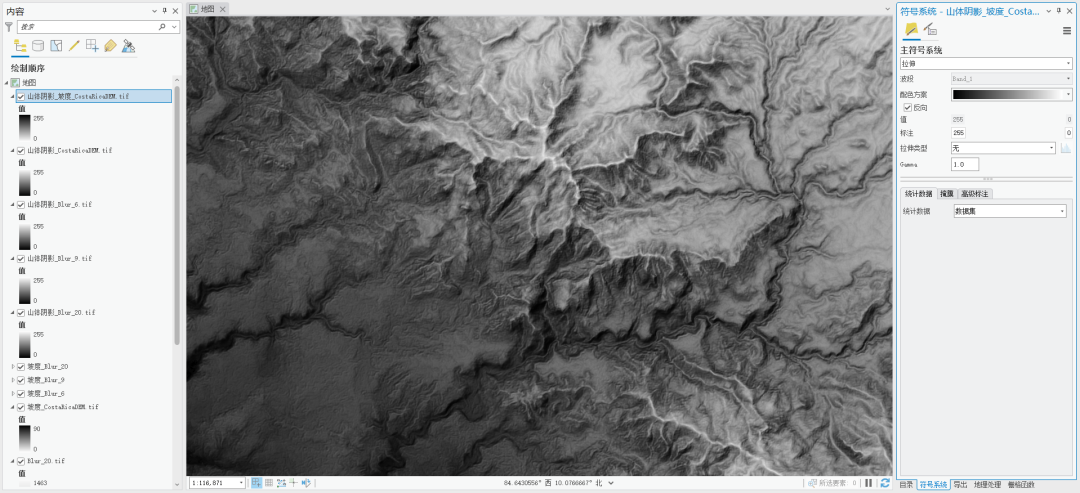

再对原始DEM做出来的坡度分析图制作山体阴影,翻转色带,图层混合中选择Overlay叠加。大家看是这个效果。
![](https://img-blog.csdnimg.cn/img_convert/e877d8e3478d53ada10b4e4ba4d4d311.png)

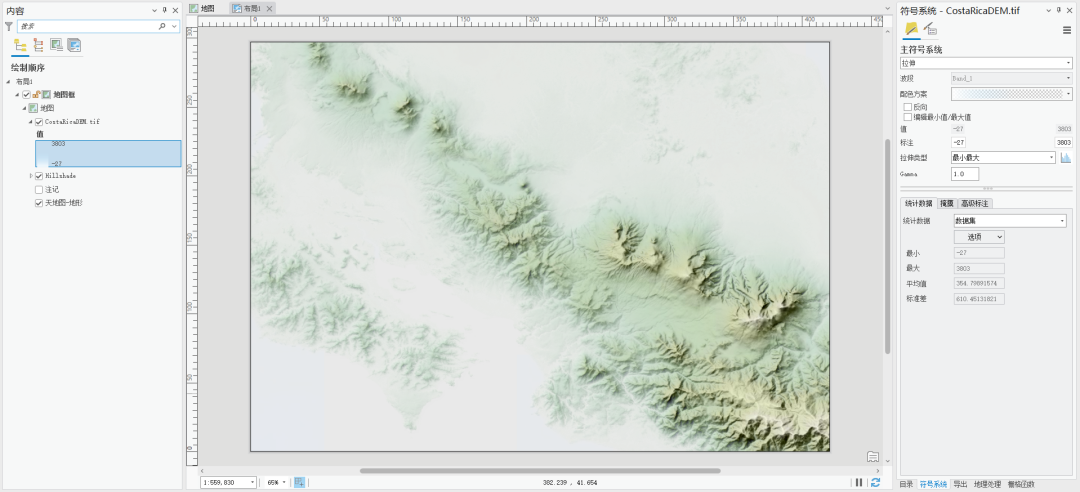

为了方便,我们将上述步骤所做的所有图层全选-右键-分组。再然后,我们用Pro里面自带的底图,就用地形图(破解版也没多的),大伙自己试着换,试着调整。将图层组的图层混合模式选为Luminosity亮度。
![](https://img-blog.csdnimg.cn/img_convert/3cab4bdbbd7a005b71eb853ed1b7956b.png)
最后这一部分操作最重要了。复制一份原始DEM数据,对他进行调色。
![](https://img-blog.csdnimg.cn/img_convert/677b979878527e5f358e089b8ffda177.png)

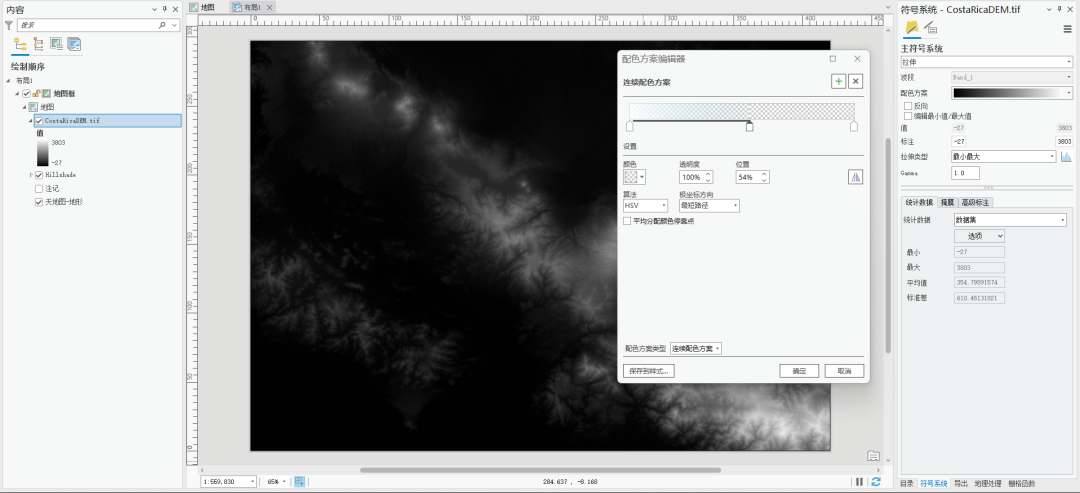

在符号系统里打开配色方案编辑,左端点颜色选择白色,透明度10%,右端点颜色选择淡蓝色,透明度100%,极坐标选择最短路径,拉动右端点至中间54%位置处。确定,如下所示。
![](https://img-blog.csdnimg.cn/img_convert/45644737449663f7010cf31047c1ae6a.png)
这部分的参数完全可以自己试着去调整,并不是固定不变的。

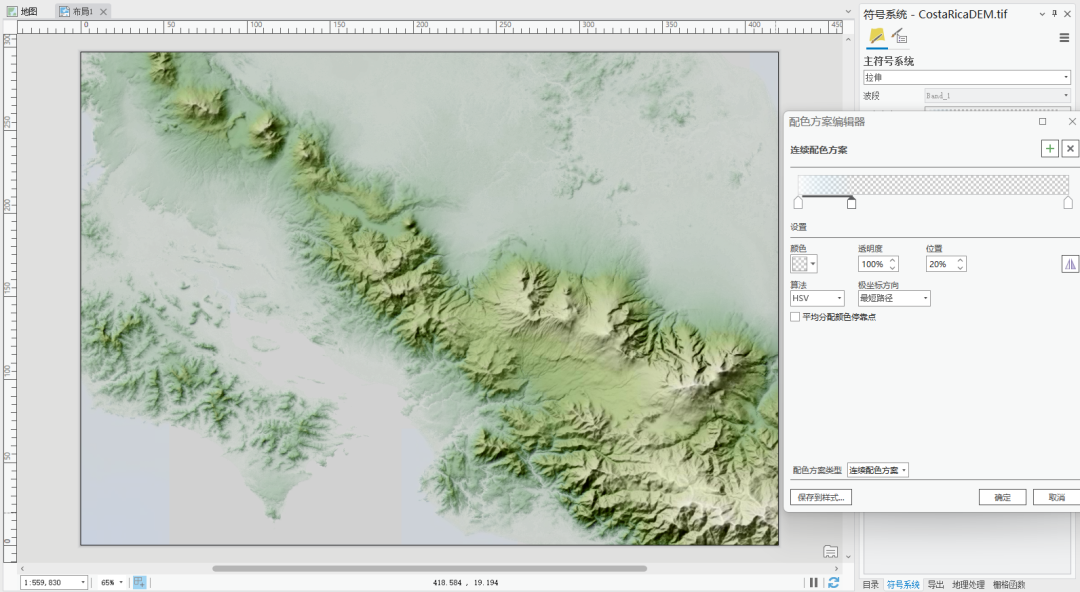

![](https://img-blog.csdnimg.cn/img_convert/308c646ca4693dbb09379ed051362813.png)
OK,完成。
![](https://img-blog.csdnimg.cn/img_convert/d5ade3e828966da8b54b02f01a1bd9ce.png)
数据请前往公众号一点规划获取
