3.关于普通三极管的类型及引脚判断

1.关于三极管的类型判断（PNP型还是NPN型）

---

1.1 三极管示意图

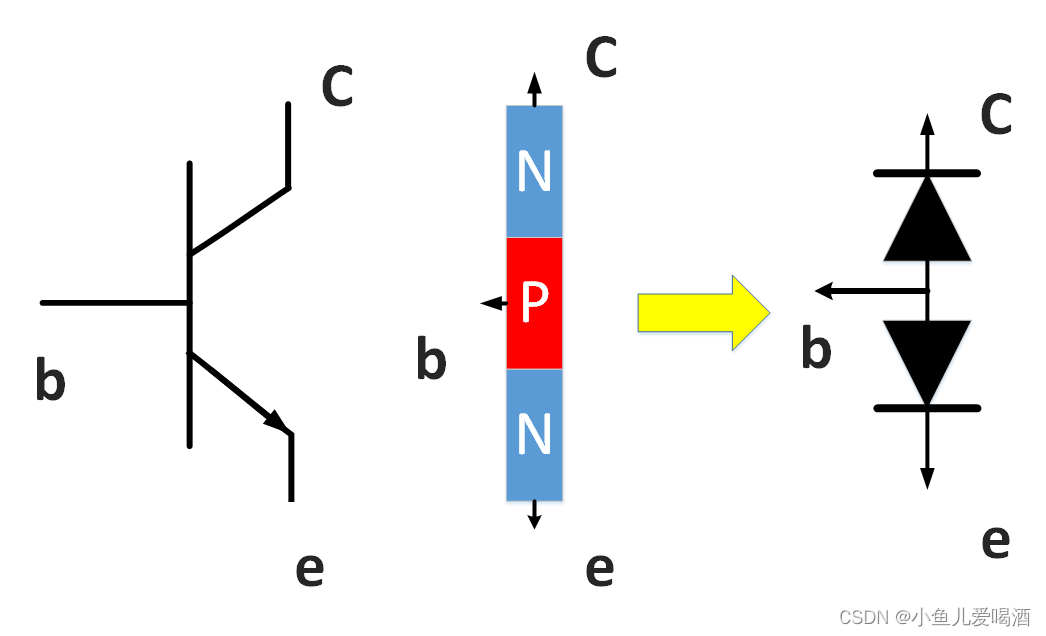

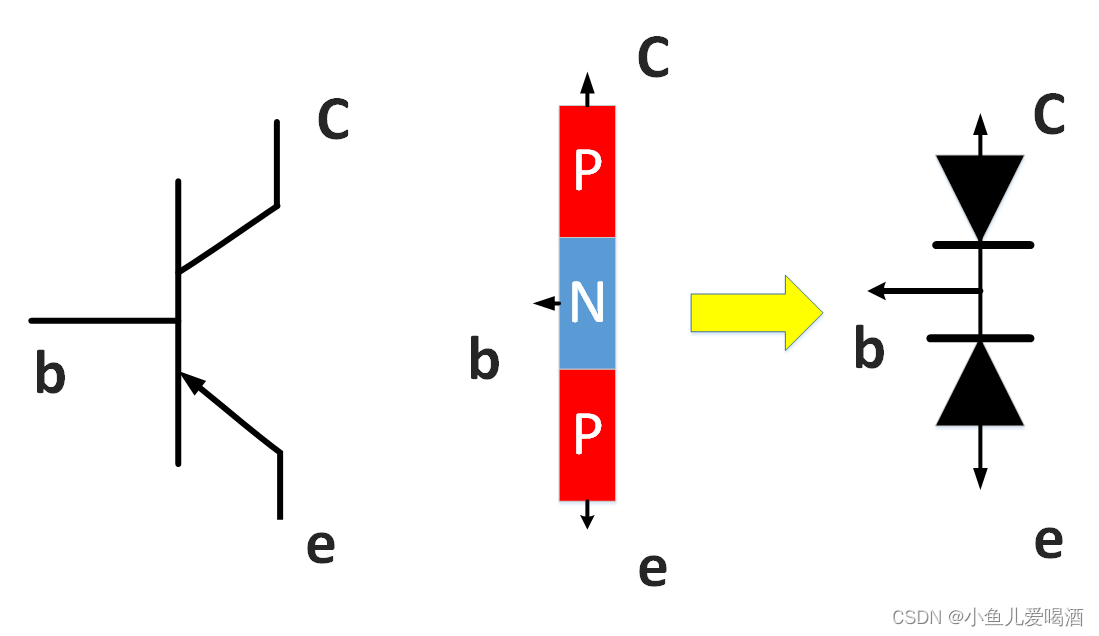

图1.NPN型三极管电气符号及其等效                                  图2.PNP型三极管电气符号及其等效

1.2 测量方法

        测量之前，我们需要了解一些常规的思想，首先不论是NPN型三极管和PNP型三极管，其均包含两个PN结；对于NPN型三极管相当于两个二极管背靠背，而对于PNP型三极管相当于两个二极管头顶头；（注意：这里面的等效仅仅是形式上等效，并不代表三极管的制作工艺如此）

        测量时，我们关键需要找到基极；首选假设法；使用数字万用表调节到二极管档位；
