看似不可能导通的CE极

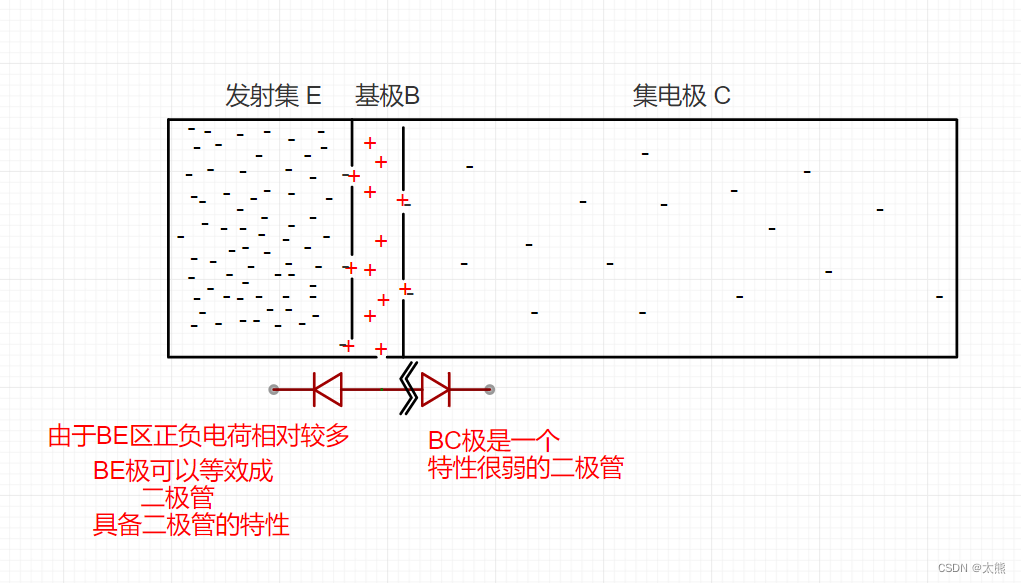

一,三极管的构成
-电荷是电子(蓝球),可以自由移动;+电荷是空穴(篮筐),不可以自由移动。
在结构中,E极空间正常,但-电荷特别多,且同性相斥
B集空间极小,就像一面墙大小
C集空间巨大,且没什么电子(几个篮球)
重要!!不要把三极管等效成2个二极管,要算也只能算1.5个,可以理解成BC是个很弱鸡的二极管,所以E极的-电荷才能被同性相斥,挤到C极去。

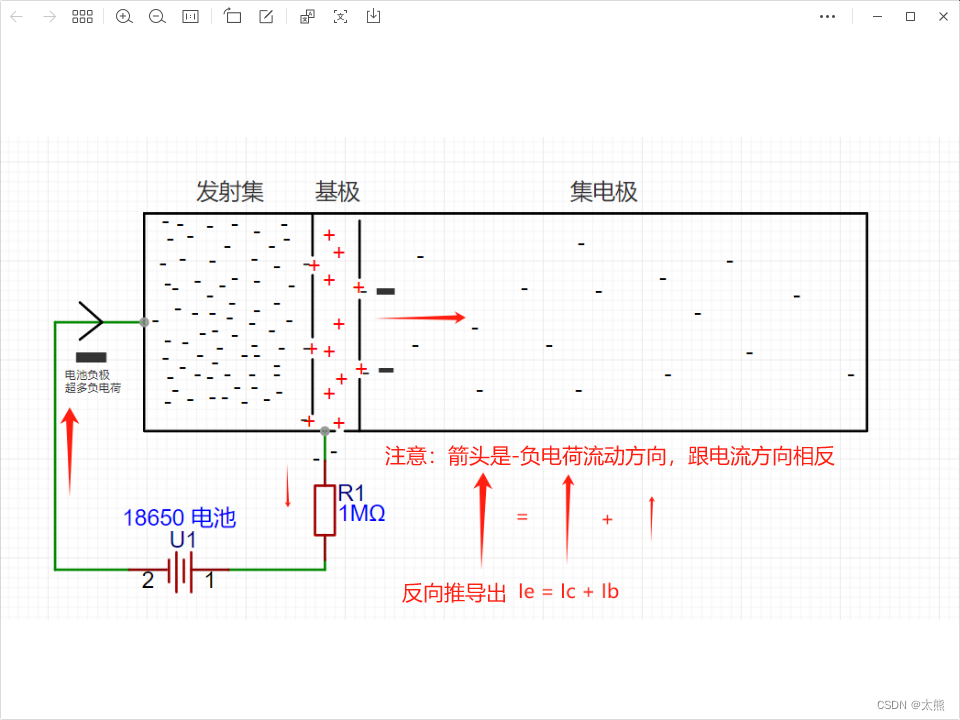

二,给B极施加电流
只要给BE施加一个大于0.7V(导通电压)的电压,那就是EB之间的发射结相当于不存在了,左边的墙没了,三极管就能导通工作,接下来抛开对电压的所有考虑
电池输送了很多-电荷进E极发射集(1000个),那同性相斥就有差不多一样的-电荷(1000个)被推到B极基极,接下来看这1000个负电荷怎么分配
B集很小+电荷有限,只有少量负电荷与之结合(90个);
B极通道小,容纳的负电荷也有限,只有极少量负电荷流到电池正极(10个);
也就是还是很多负电荷(900个)只能挤在基极。但是基极很小,且前面说过,BC是一个特性很弱的二极管。
所以剩下的-电荷(900个),会有一部分被挤到了C集,也就是专业术语的电子漂移。

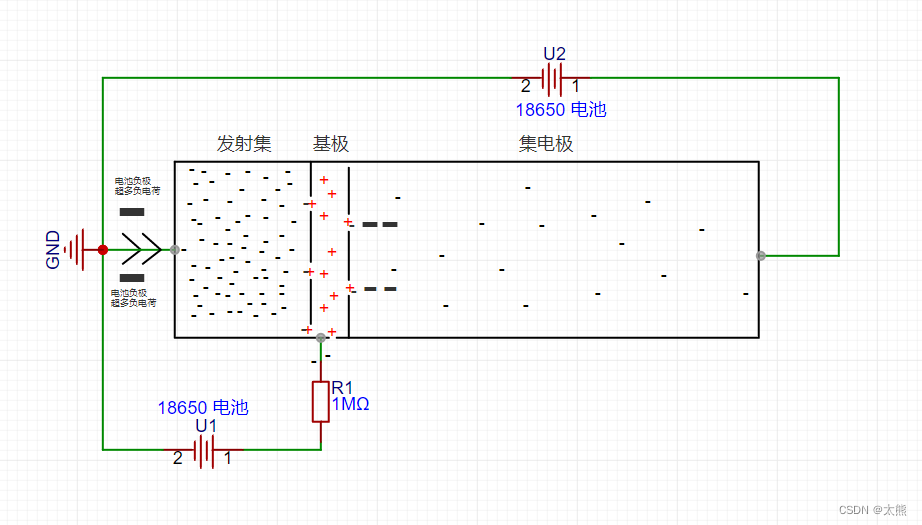

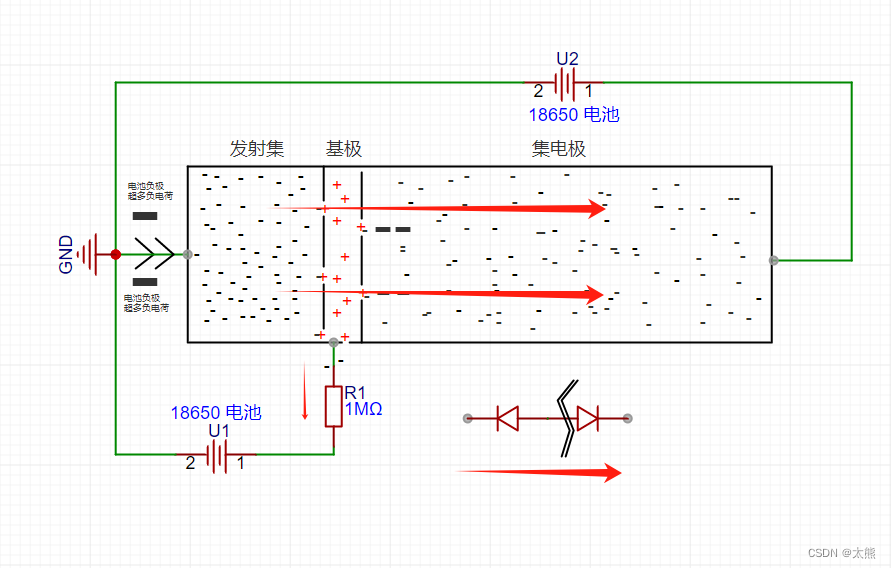

三,给CE再加电流
这样发射极有了双倍的负电荷,就更拥挤了,挤到了基极B,又漂移到了集电极C
但是,集电极C连接是电池的正极,会把负电荷吸引过去,然后电池负极又连接着E集,所以这看似不可能导通的两个二极管,也就看似不可能导通的CE极,也就顺利导通了
