【大话传送网-学习笔记】从PDH到SDH

1.PDH

        利用时分复用技术，建立一个线路侧8M的通道可以容纳4条E1，提高了传输的效率。可实际应用中，有时需要传送的E1数量比4条要多，有时4条E1还用不完，故需要规定的是一系列的速率等级，应用时可以根据实际情况选择什么样的速率。

        线路接口采用多大的速率要得到业界的广泛认可，而PDH就是这样一种最初被认可的技术体系。PDH的各速率等级称为一次群、二次群......五次群，这些次群就像容器一样，分别容纳了不同数量的E1电路。

        我国采用的PDH体系中，高次群和低次群容纳E1数量是4倍的关系。有了规定的速率后，线路侧就有二次群至五次群多个速率等级可以选择，传送网可以根据业务侧的带宽需求选择相应的线路接口。

        采用二次群（8M）作为线路侧，采用一次群（2M）作为支路侧，就可以搭建一张系统容量为8M的PDH传送网，每两个PDH设备为一对，组成一个链型系统，完成两点间的线路侧传送功能。

         PDH设备实现的是复用（4路2M到1路8M）和解复用（1路8M到4路2M）的功能，由于每台设备只有1个线路口（终端复用器，TM），所以一个站点有多少个光方向，就需要多少个PDH设备。

        分插复用器（ADM）可以支持两个以上的光方向，一个站点无论有几个光方向，都只需一端设备。在光缆线路距离太远信号无法送达的时候，就需要在中间加上再生器（REG），REG设备对信号进行再生放大，不作内部处理，只有两个线路接口，没有支路接口。

        传送网的业务需求可以分为集中型业务和分散型业务两种模型。集中型业务指所有业务的终点只有一个或者相对非常集中，分散型业务指每两个节点之间都有可能有业务。

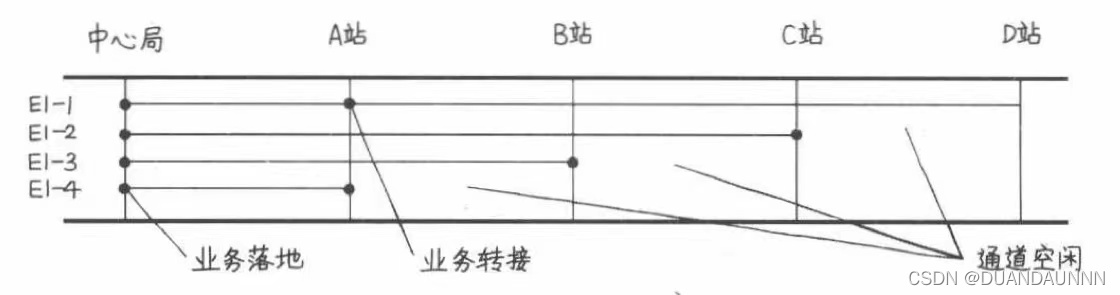

        PDH承载集中型业务的通路组织图如下图所示

         通路组织图每一行、每两点之间都代表此PDH系统可以利用的E1通道资源，可以发现在A站到B站、B站到C站、C站到D站分别空余了1条、2条和3条E1电路。PDH在承载集中型业务时，传送的最大容量等于线路的容量。

        对于分散型业务，假设中心局到A站、A站到B站、B站到C站、C站到D站各有4条E1的业务需求，则系统可以承载16条E1，由此得出，PDH承载分散型业务理论上的最大容量=线路容量X段落数。

        PDH各次群容纳的E1数量并不是严格意义上的4倍关系，因为PDH没有使用全网严格统一的精准时钟，而是每个节点使用独立的内部时钟，各节点时钟之间难免有小范围的误差，所以PDH在进行低次群到高次群的复用之前，要通过码速调整（PDH将各路E1速率全部调整到2.112Mbit/s）使信号完全同步。

        PDH低次群和高次群之间既然不是严格的4倍关系，即每一级的速率都不是预先能通过比例计算的，所以PDH的复用和解复用需要一级一级地进行（如：支路信号是一次群时，线路只能复用成二次群，无法直接复用成三次或四次群）。

2.SDH

        同步数字体系（SDH）是为不同速度地数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法以及相关的同步方法组成的一个技术体制，SDH采用的信息结构等级称为同步传送模块STM-N。

        SDH作为PDH更新换代的技术，需要考虑对PDH的兼容，SDH的C-4、C-3、C-12分别对应PDH信号的E4、E3、E1，也就是四、三、一次群，这样SDH就可以直接对接PDH设备传送PDH信号。这些C容器还要装在VC-4里，最后装上STM-N送上线路侧。

        STM-N是容量等级，N可以取1、4、16、64、256，等级间依次是4倍的关系，和PDH中的几次群是一个意思。

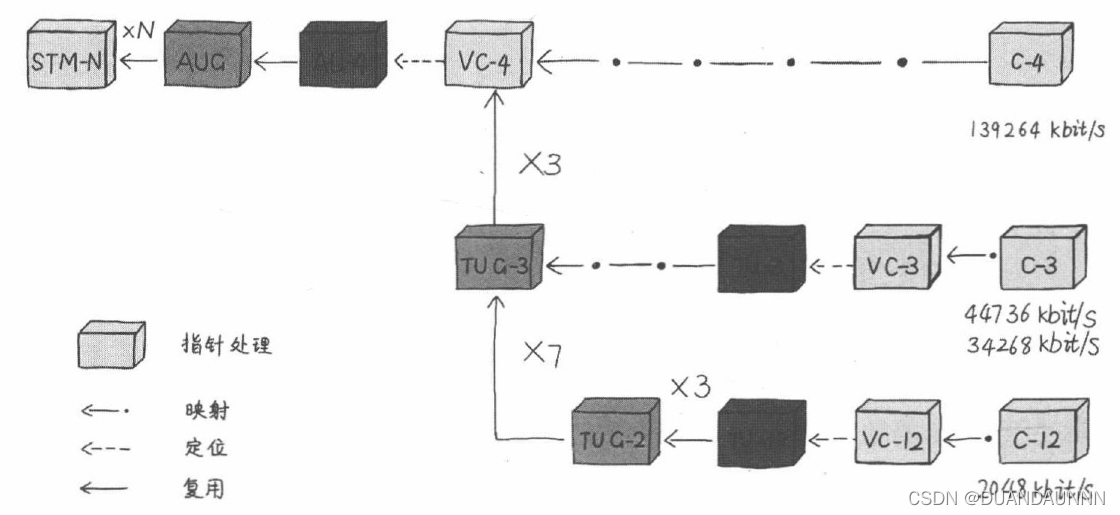

        我国使用的SDH复用过程如图所示，其中，C：容器，VC：虚容器，TU：支路单元，TUG：支路单元组，AU：管理单元。AUG：管理单元组。

        如果一端SDH设备支路有一个E1业务，而线路侧是STM-N的接口，则把整个过程类比为货车拉货物，货物E1经过码速调整后装入箱子C-12，箱子C-12贴上标签（通道开销）之后形成了带标签的箱子VC-12，VC12被绳子绑在了固定位置（指针定位，用来确定偏移量）之后形成TU-12，三个TU-12复用形成TUG-2，7个TUG-2复用形成TUG-3，3个TUG-3复用形成VC-4。VC-4被绳子定位后形成AU-4，AU-4加上车头（SOH段开销）后最终形成货车集装箱STM-1，N个货车组成的车队，即STM-1到STM-N的复用过程。

        上文中的开销，指为了实现某些功能，需要额外传送的一些字节。每一个级别的通道都应有相应的开销，才能够实现对每一层信号工作状态进行监控和管理，出现问题也能够精准定位。

        SDH有一个重要功能—交叉，是一个节点技术，相当于信息高速之间的互通立交（比如从丽江开车到北京，不可能只走京昆高速就到达目的地，途中要切换到别的高速路，SDH就相当于高速路间的立交桥），将各个方向来的各个级别的信号进行调度，就是将STM-N打开，对里面VC-4、VC-12等颗粒进行上下调度。

        任何系统都有其分层结构，业务都是从上层打包，经层层封装交到下层处理。直到最底层后在物理链路上传送。设备要对哪一层面的帧进行检查、修改等，分别需要各自层面的功能单元去完成。
