TIA博途中如何使用符号方式按位，字节，字访问非结构数据类型？

对于S7-1200 和 S7-1500，可以按1位，8位，16位和32位的长度访问已经声明的变量。

前提条件：
• 对于S7-1200（固件V2.0及以上）需要 STEP 7 (TIA Portal) V11+SP1+Update 2 (或更高版本)
• 对于S7-1500需要 STEP 7 (TIA Portal) V12 (或更高版本)

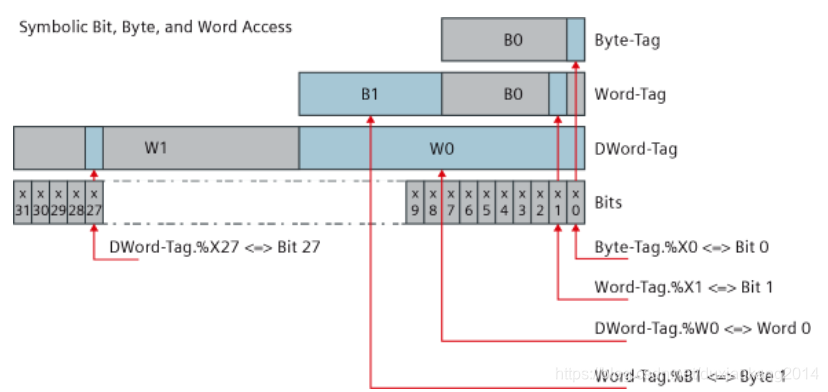

将存储区( 例如 Byte 或Word ) 划分为更小的存储区 ( 例如 Bool )也称为存储器分片。如下图所示，使用符号方式对操作数按位，字节，字进行访问。

使用片访问的优点：
使用片访问可以提供更高的编程效率并且无需在变量表里进行额外的声明。

下例所示使用符号方式按位访问<
