西门子KTP1200精简屏对“单个画面”的限制

0

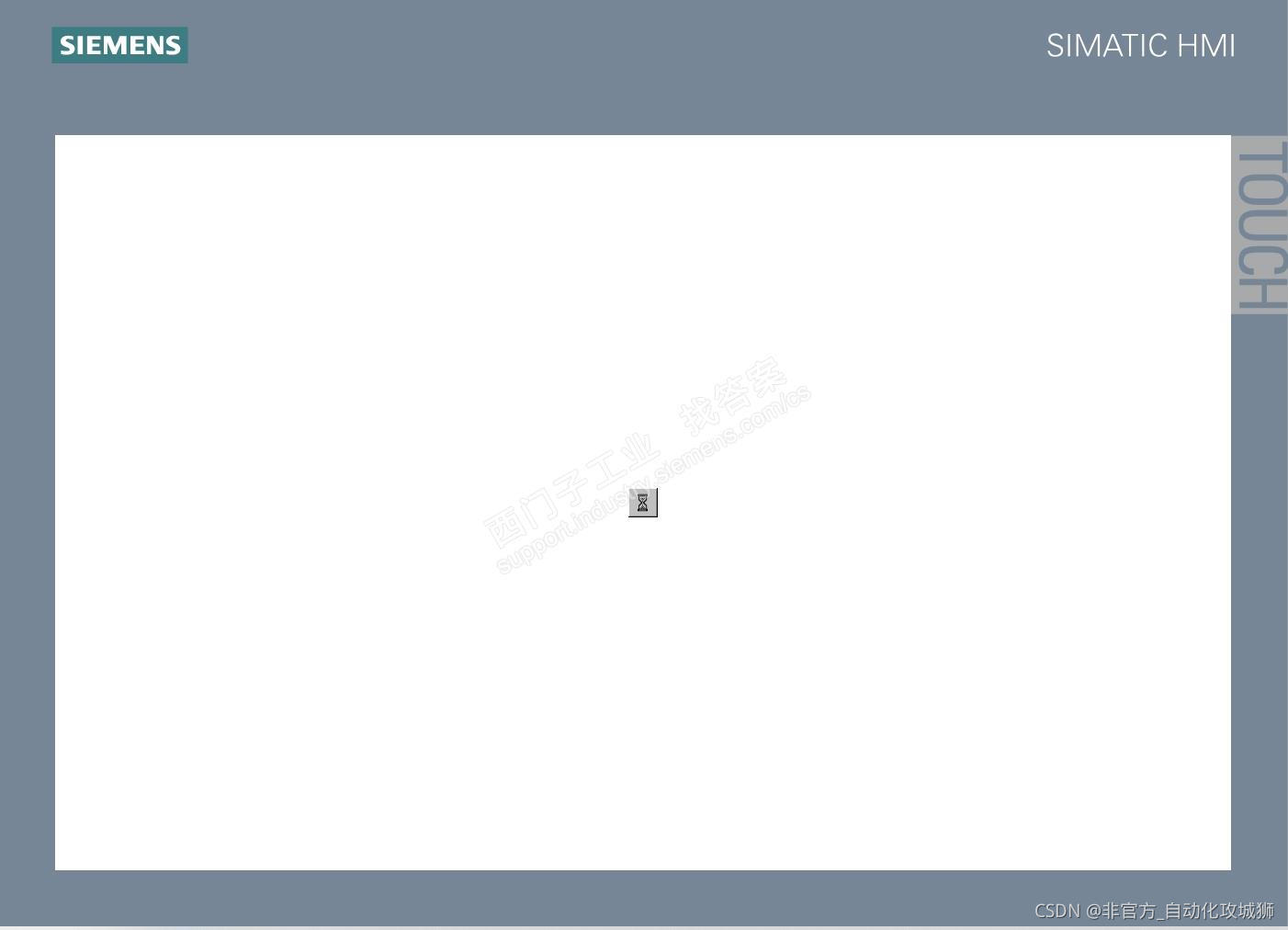

项目使用了KTP1200 Basic PN精简屏，发现变量连接多的画面，在切换时会出现无法加载的故障，整个屏都会卡死。情况如下图。
1
经过测试，在删除画面部分内容后，问题消失。

查询手册，发现KTP1200触摸屏对单个画面的限制如下：

每张画面的变量 100
每张画面的对象
复合对象 150
配方显示 10
曲线显示 8
用户显示 1
消息显示 20
诊断显示 5
系统诊断_显示 150
多重变量（数组元素） 100

触摸屏的变量总数不能超过800个！
