TIA博途中如何调整LAD/FBD梯形图中字体大小？

0.1

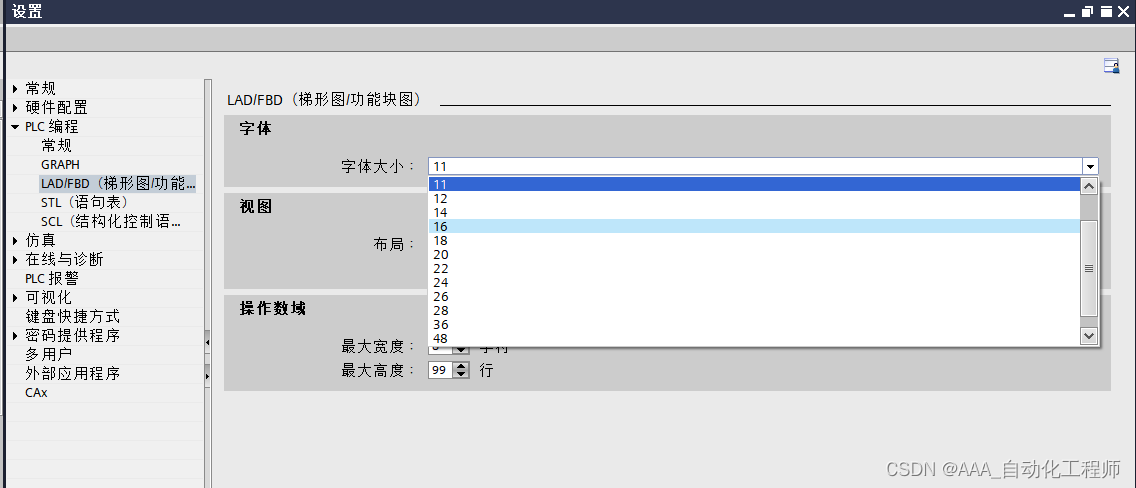

如下图所示，设置–PLC编程–LAD/FBD–字体-字体大小，

1

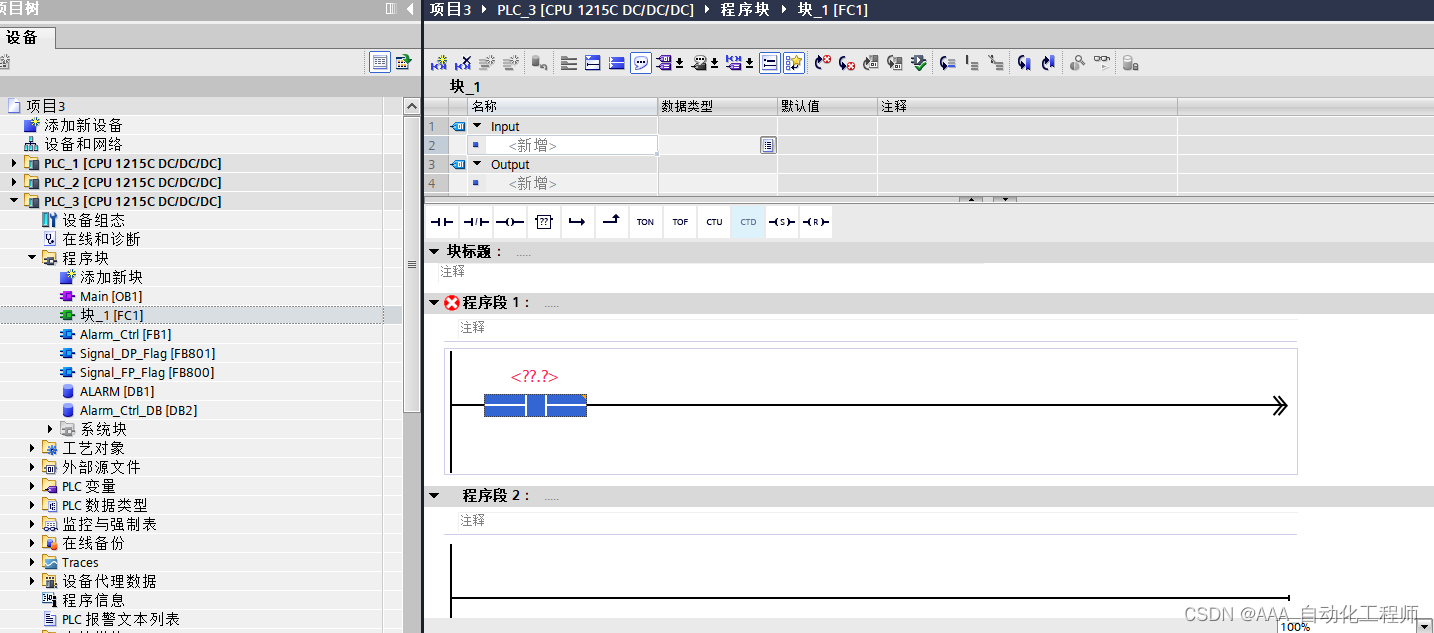

设置完成后，再新建FB或FC时，即可发现梯形图中的触点、线圈都随之变大了，如下图所示
2
