在博图V16中通过设置可以在梯形图变量上显示相关的注释。

如下是具体步骤：

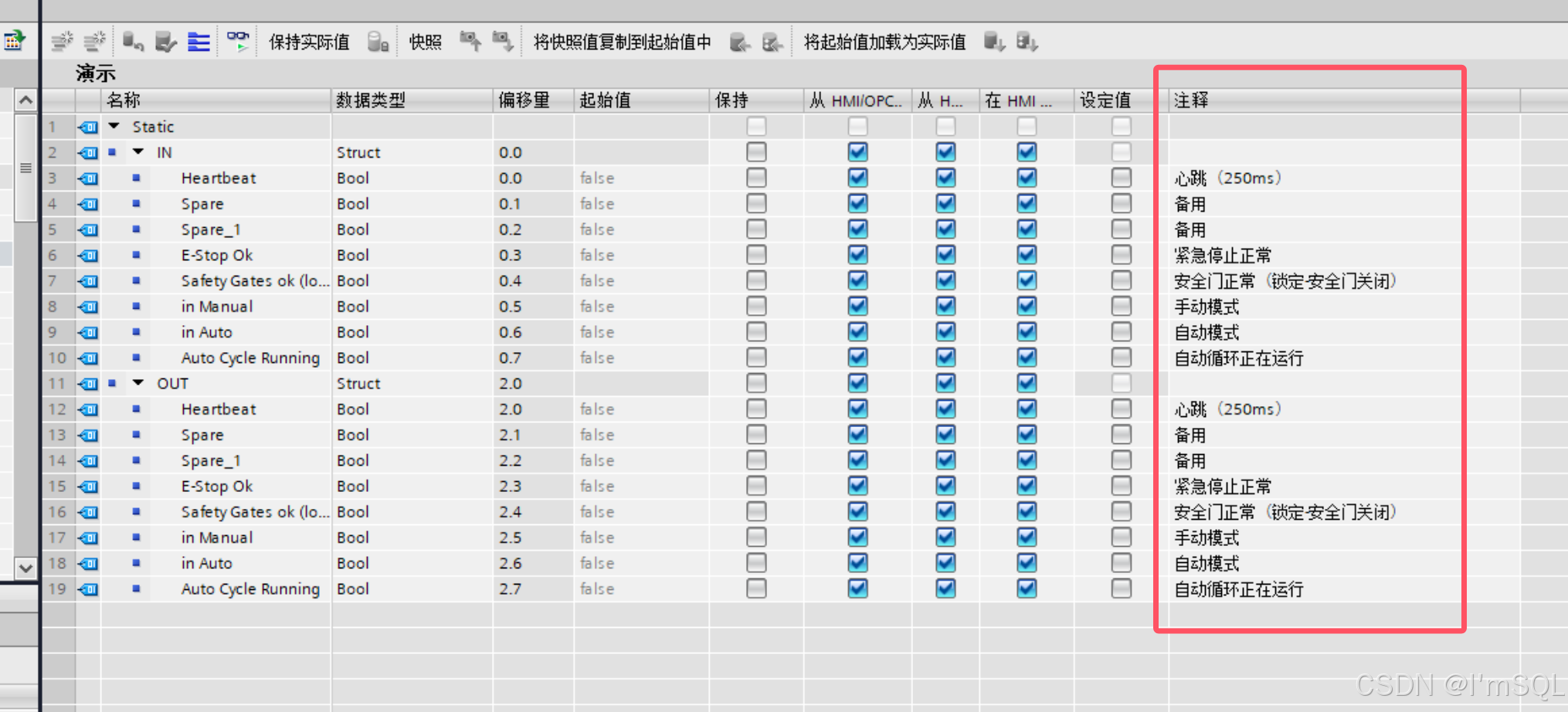

一、给创建的变量添加注释

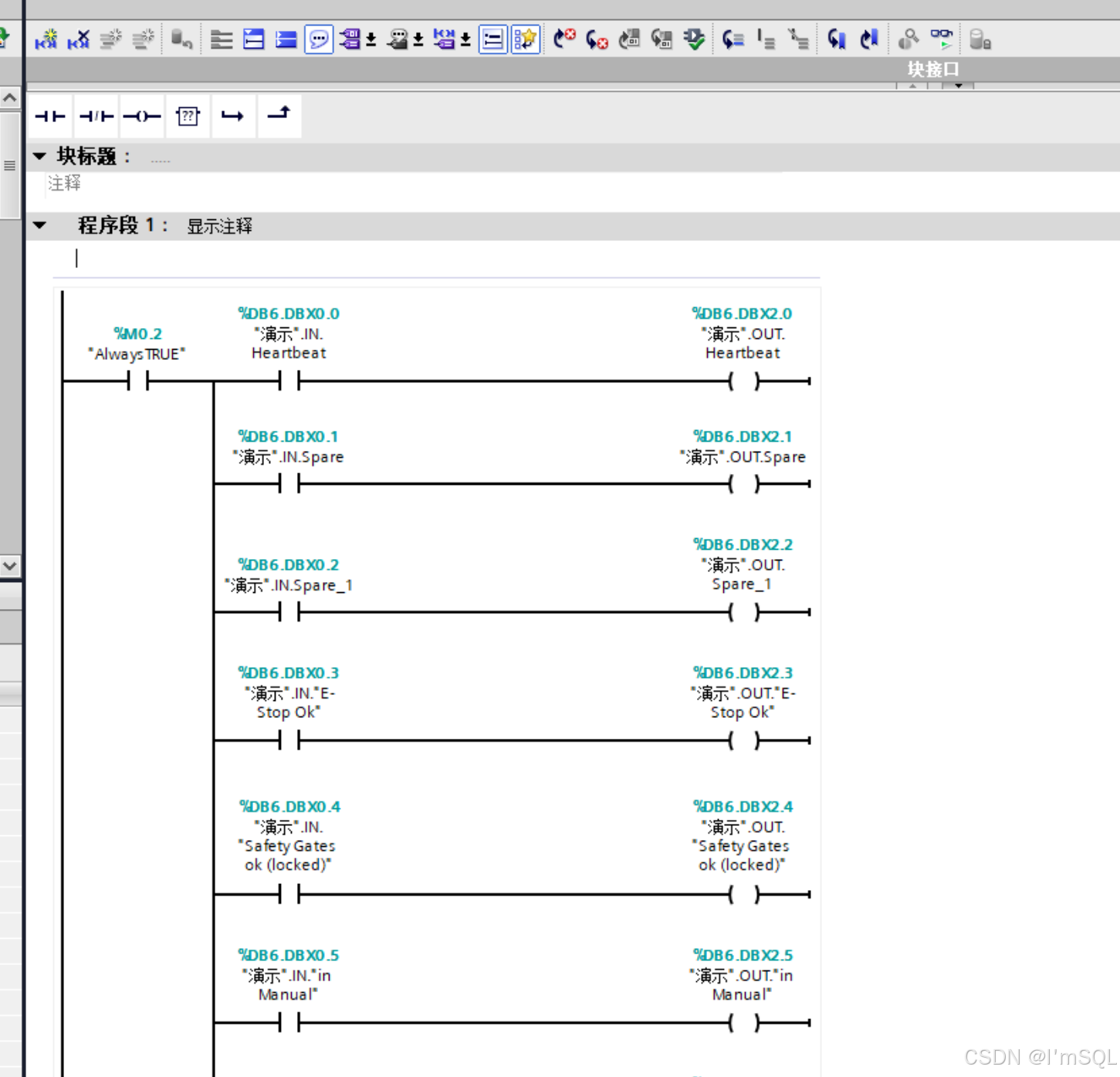

二、编写程序

三、显示注释步骤

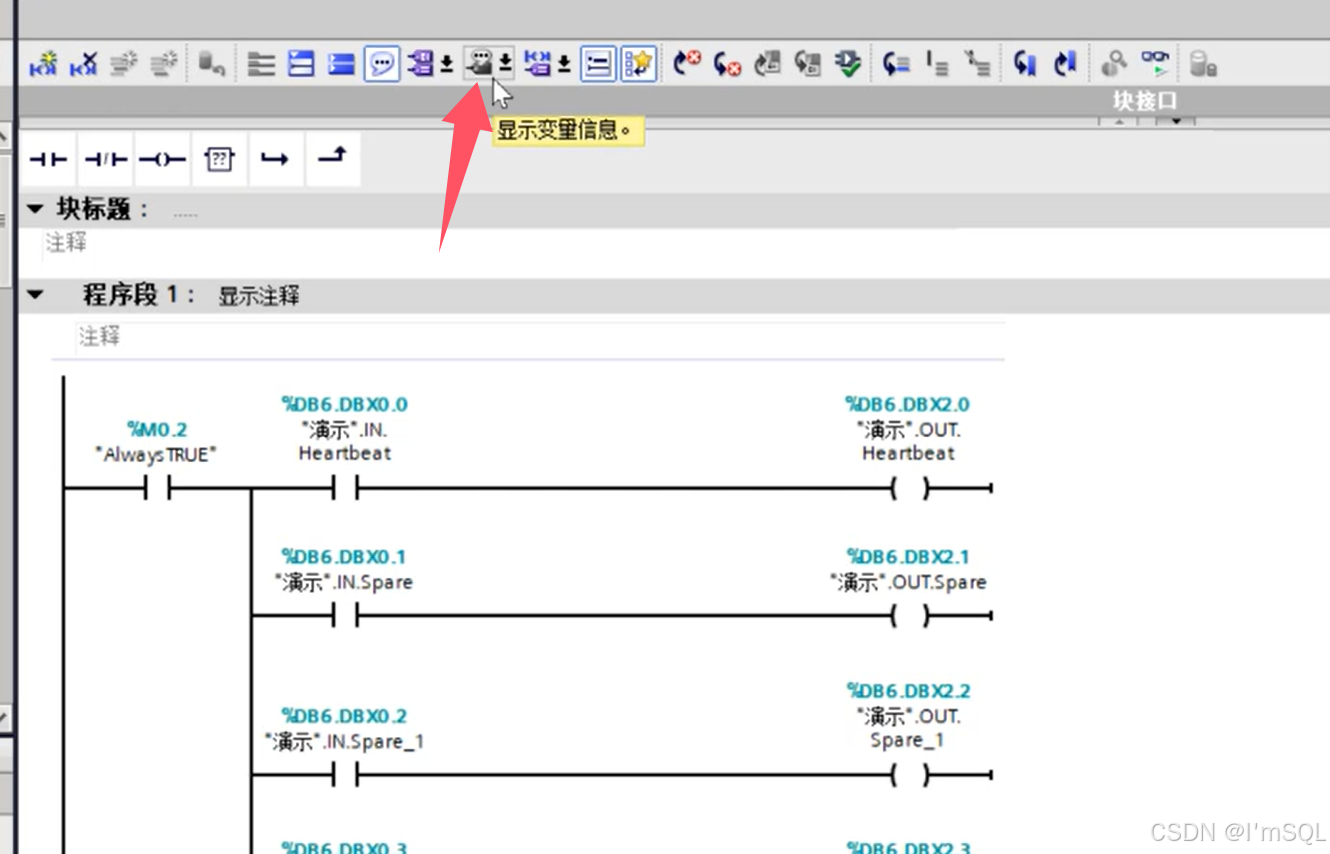

  1. 点击顶部，显示变量信息

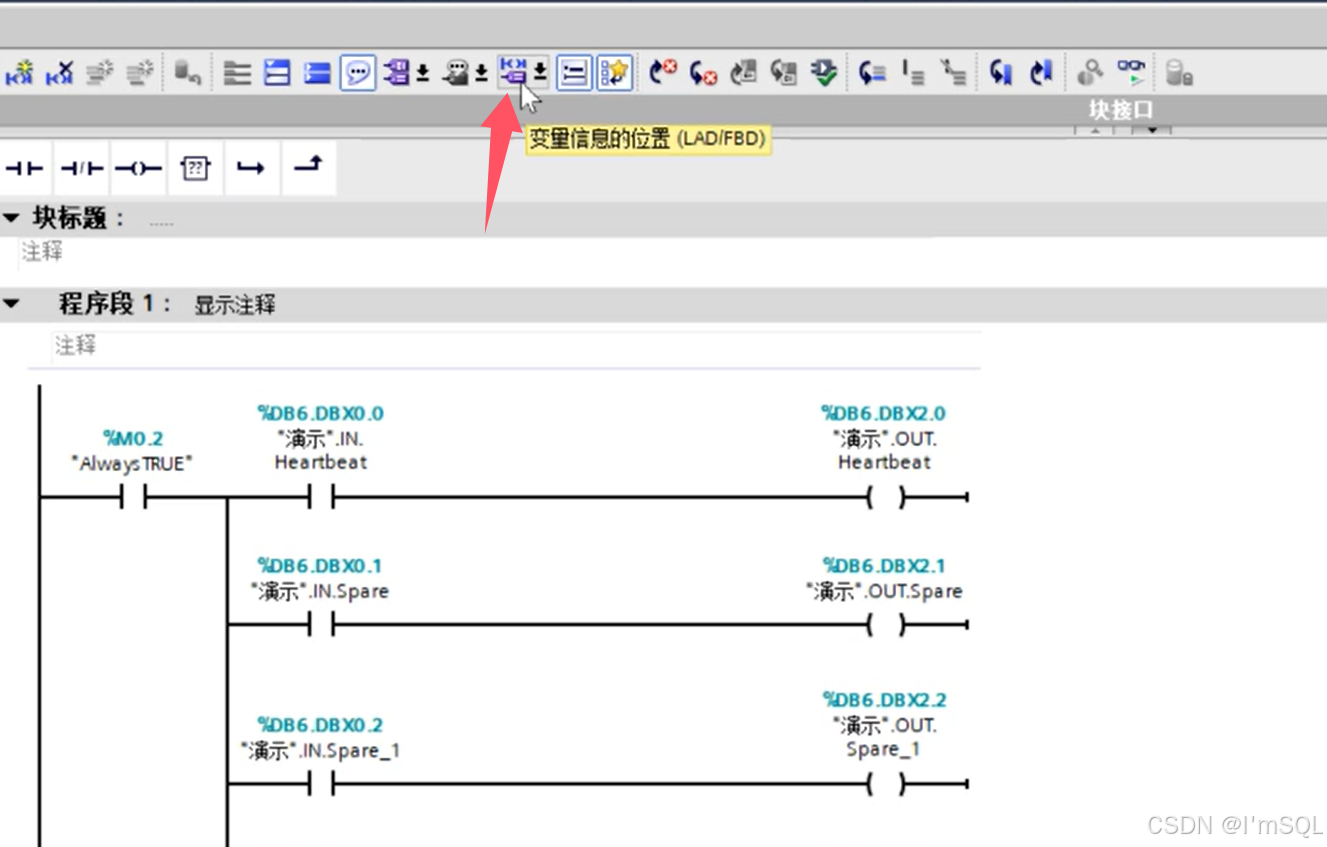

  1. 点击顶部，变量信息的位置

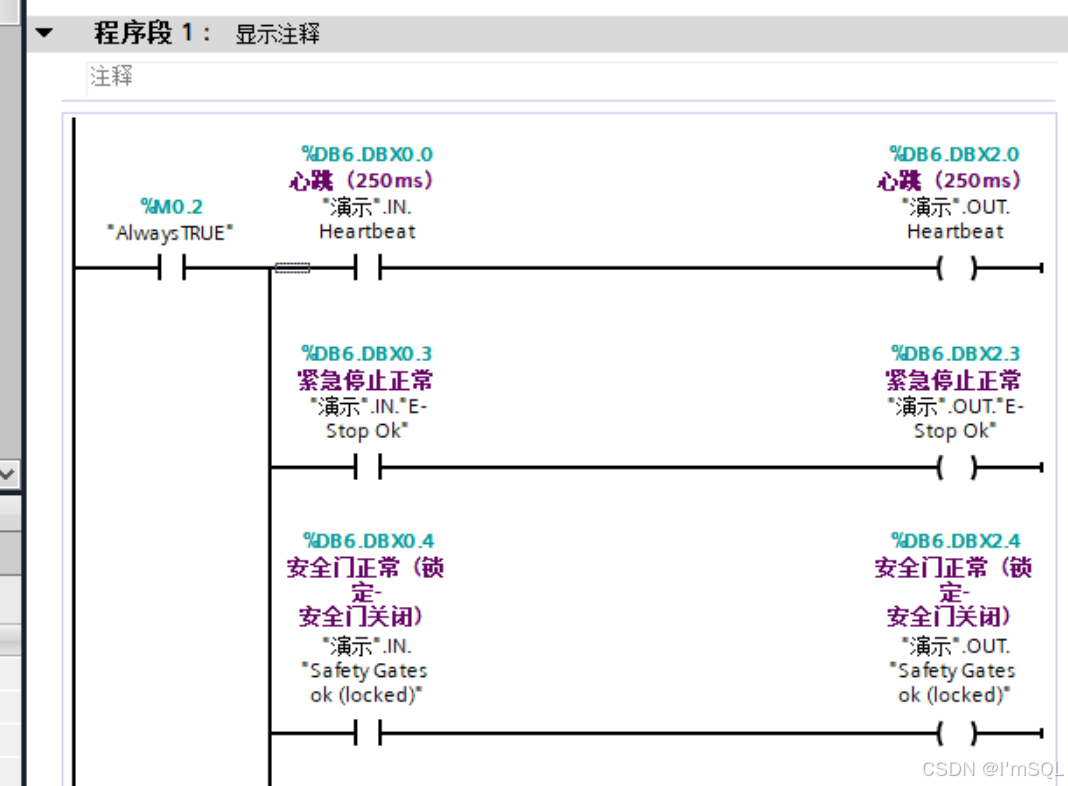

3、紫色部分就是变量的注释
