本示例详细介绍了如何在TIA博途中利用区域指针实现触摸屏与PLC之间的日期时间同步。通过创建全局DB，设置FC，调用RD_LOC_T指令，并配置HMI的区域指针，确保PLC的本地时间与HMI显示一致。此外，还展示了如何调整PLC的系统时间以及如何在线同步PLC与电脑时间。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

TIA博途中通过区域指针实现触摸屏与PLC日期时间同步的具体方法示例

0.1
0.2

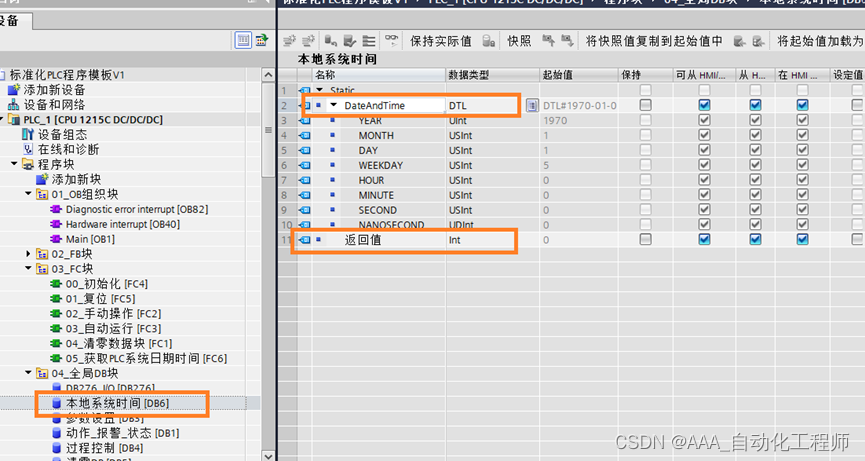

如下图所示，首先创建一个项目，然后添加一个全局DB，在DB中添加一个“DTL”数据类型的变量用于读取到的存储日期时间和一个Int类型的变量作为指令执行的返回值，
1

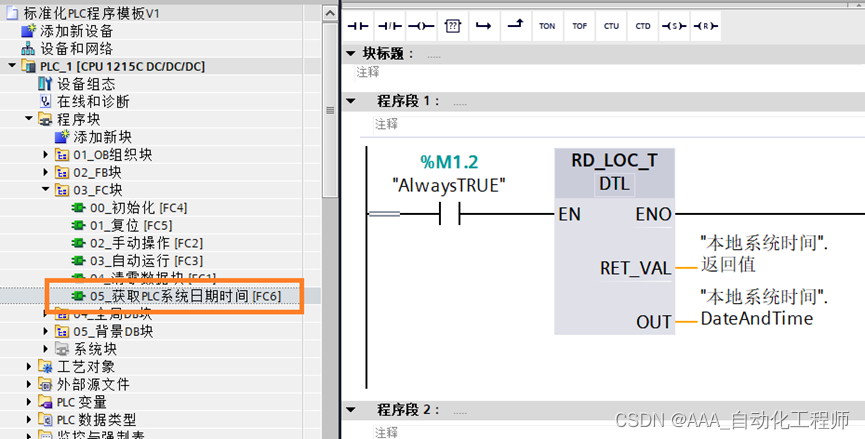

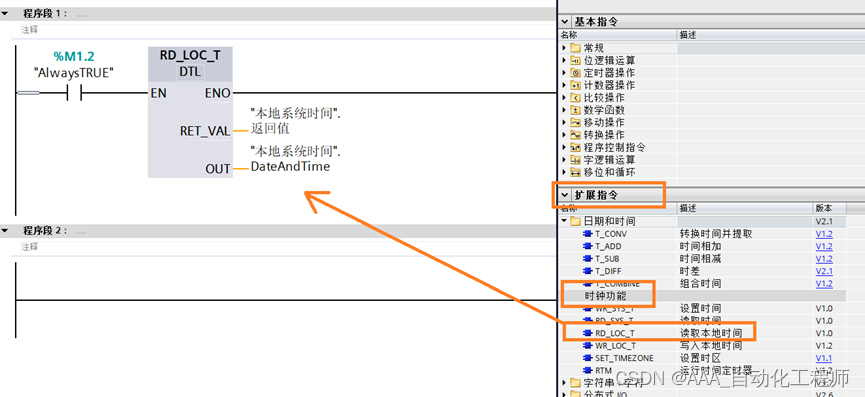

如下图所示，添加一个FC，在指令—扩展指令—时钟功能中找到RD_LOC_T指令，用来读取PLC的本地时间，
2
